【机器型号】苹果M1 MacBook Pro笔记本

【故障现象】笔记本进水不开机

【维修过程】

　　同行送修苹果M1 MacBook Pro笔记本，进水不开机。拆机，同行已经把进水处清理得很干净了，没有很严重的腐蚀痕迹。

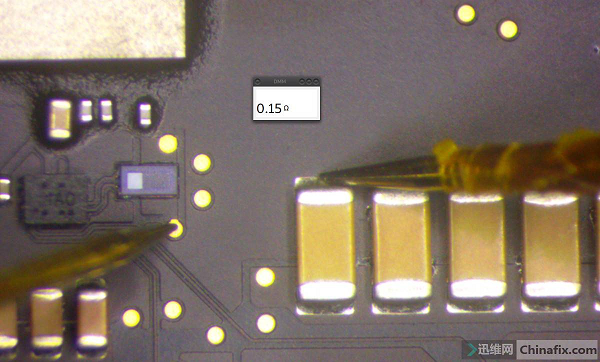

　　USB C电流表看了一下，只有5V不升压，观察了一下两个CD3217升压芯片很干净，没有进水，量了LDO输出也都正常，决定先不动它们。后面又量了主板上各个电感，发现PP3V3_S2这路对地短路。

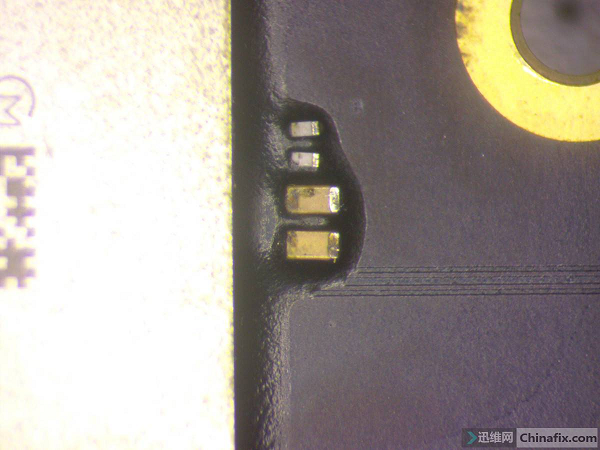

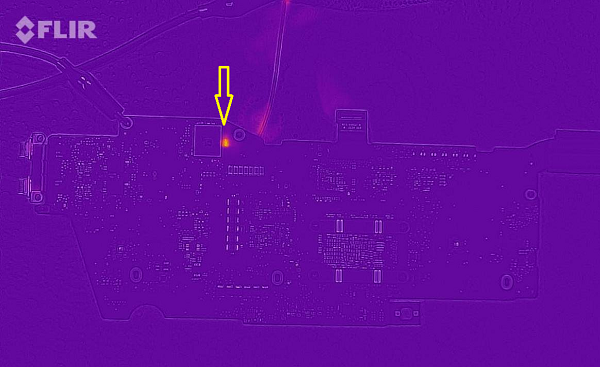

　　既然有短路那就先排除看看。拿出热成像然后注入个电压，发现是CL053和CL052短路，显微镜观察可以发现轻微腐蚀痕迹。



　　更换全部4个电容后短路排除，USB C电流表也能升压，但电流跑到300多毫安就不继续上升了，屏幕也不亮。不知道是不是有什么别的问题，还是M1太省电。于是抱着翻车的想法按了下大写锁定，发现竟然能亮！再三观察后发现是暗屏。

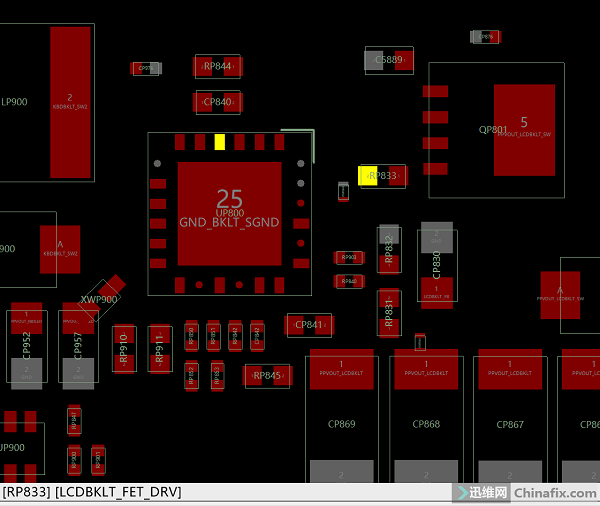

　　然后对着主板继续测量，背光升压芯片UP800供电正常，第17脚开启信号也有，但开关管QP801的门极却没有波形，这个信号是由UP800的4脚输出，经由RP833直达QP801的。

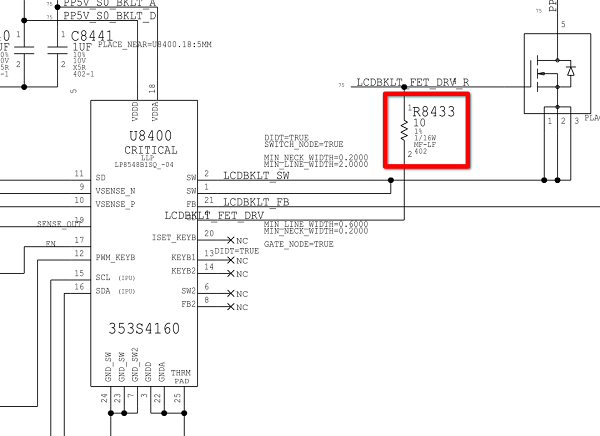

　　万用表量了量，主板没有短线，但RP833阻值无限大，这就能解释为什么开关管门极没信号了。但这个主板只有点位没有图纸，不能直接得知RP833的正常阻值。不过这也不是什么大问题，因为升压芯片和之前的MacBook是一样的LP8548，参考A2159的图纸得知这个电阻是10欧。

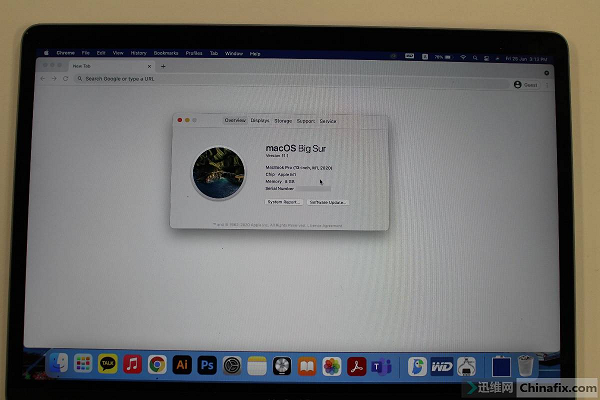

　　更换电阻后背光正常，机器修复。
