【机器型号】机械师F57-D1C  6-71-N5500-D02A i5-7300标压

【故障现象】笔记本不开机

【维修过程】

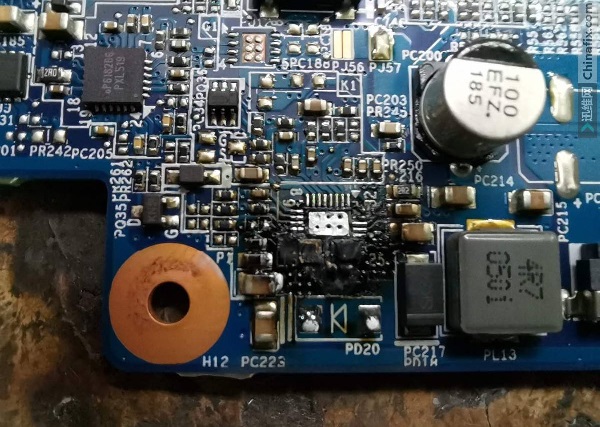

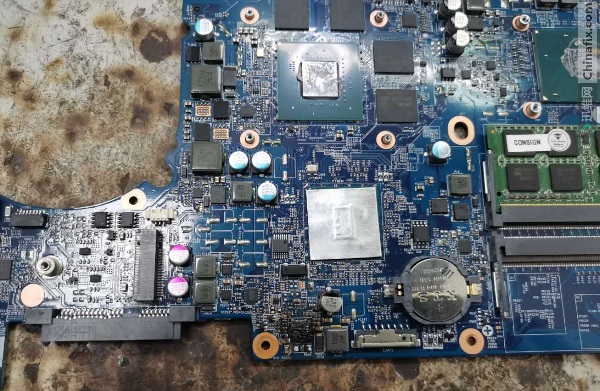

　　同行送修机械师F57-D1C，6-71-N5500-D02A i5-7300标压主板，充放电PWM烧穿，客户要求修好而且要保证电池好使。要说是电池不用的话，这块板子是很容易搞定的，但要求电池好使就比较麻烦了，既然送来了就修吧。

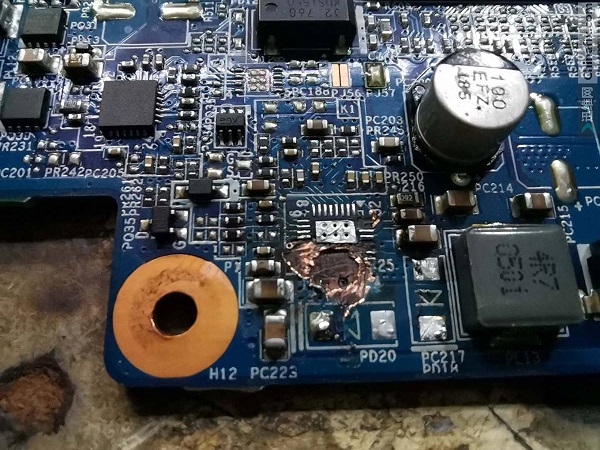

　　刮开后，有多处断线。

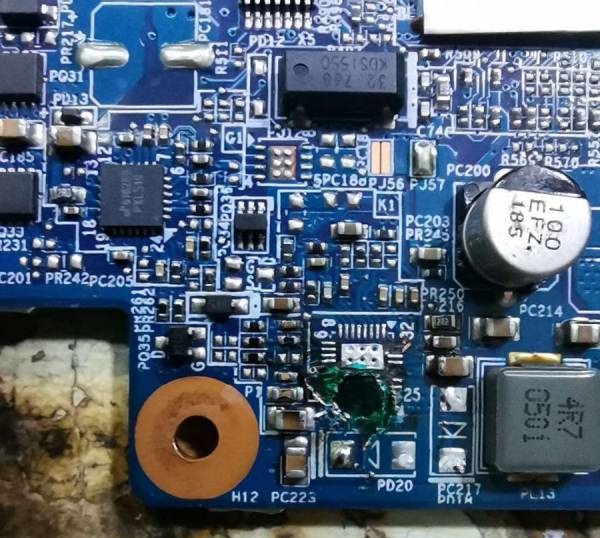

　　光固化。



　　OZ8685特点是当VA完整施加到 30 PIN VAC时AVAC会使PQ10 PQ1 完全正向导通后，其BST的变动会施加在电感前级的工频端形成其充电的工频信号。（其ACIN是独立与OZ8685通过简单逻辑电路单独实现。）补断线时一定要特别注意其两组NP检测。



　　针对断线处PCB上是不好补的，那么就从PWM上下手。

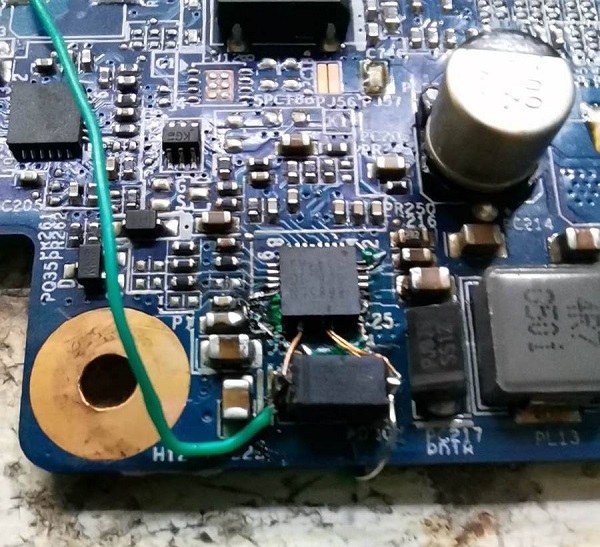

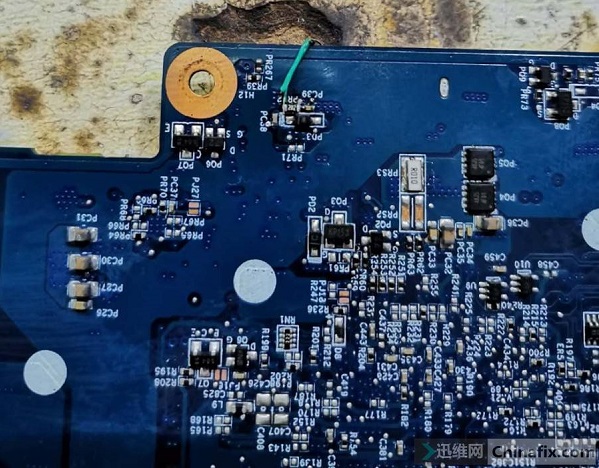

　　PD20. PD18击穿换，BST到PC38处断线飞上，其U28击穿，U28 2pin 与 VIN断线飞上。









　　由于OZ8685下面的PCB铜层已烧没了，现在PWM本身发热需要解决，简单用硅橡胶加个薄的散热片不会影响装机。

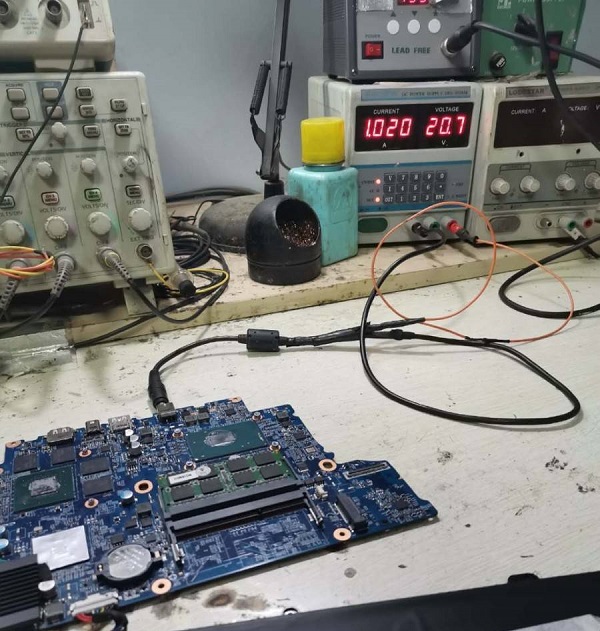

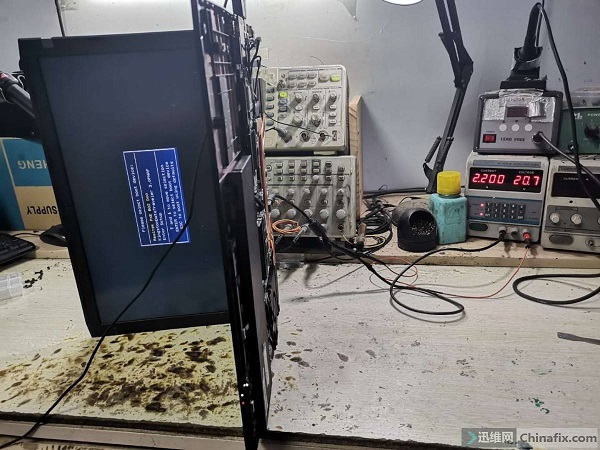

　　上电，待机充电电流正常了。



　　工频测试下降沿图。
