【机器型号】神舟战神K650-i7 D3

【主板版号】6-71-W35S0-D04

【故障现象】笔记本不开机，不触发

　　拆机，打开鑫智造查电路图，找到D03的图纸做参考，发现待机3V短路。撬起电感，发现是前端短路。最后查到是复合MOS管坏了，拆掉就不短了。但是手里没有这种小型的管子，客户又着急使用，只好改装一下，来个另类维修。改装好之后，测试3V待机正常，但是没有5V待机。

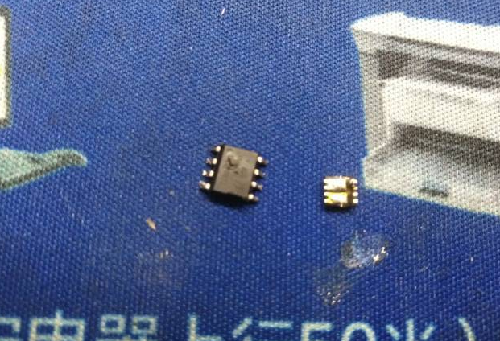

神舟战神K650C笔记本不开机维修－改装复合mos管

神舟战神K650C笔记本不开机维修－改装侧面图


　　测试芯片条件，发现1脚开启0V，6脚0.99V。1脚就是5V的开启，查其来源。


神舟战神K650C笔记本不开机维修－电路图

　　测得5脚3.3V，但还是被拉低了，排除芯片本身损坏，直接短接1-2脚。再测试5V正常了，自动触发上电了。

　　装好CPU之后，亮机，确实如客户说的一样不能关机，开关键不起作用。拔掉开关排线，直接短接端口还是一样（这已经是第三个问题了）。

　　蓝天的板子很多都是需要二级转换的，发现开关只有1.5V左右，明显不对，正常应该是19V左右。查来源，来自于PU9。


神舟战神K650C笔记本不开机维修－电路图

　　测得条件正常，PU9不正常输出19V，6脚也没有3.3V，而测上拉的3.3V正常，判断芯片问题，当时没有注意到这个芯片还是给待机提供VIN的，就拆掉了，等我装好直接就冒烟了，才发现装反了。

　　然后又要改装，第7脚要输出一个高电平开启信号，只有用分压电阻改装，用了一个100K的上电阻，20K的下电阻。测得分压是3.1V左右。链接好VIN1和VIN，待机正常输出，短接了3脚和6脚，开关从19V变成了3.3V。修复开关失灵问题。

神舟战神K650C笔记本不开机维修－坏件

　　开机测试，完美亮机，故障全部排除，维修到此结束。
