【机器型号】联想E220S笔记本

【故障现象】笔记本开不了机，上电不触发

【维修过程】

　　接到同行一台联想E220S不触发，首先拆机无明显短路，一查没有待机，一看待机条件。



　　PU401 6脚VIN明显不对，才8.5，然后检查保护隔离，P3点为8.5V。



　　P2点19.5V最简单的搞法换PQ302不行，然后换了PQ301还是不行，最后再拆PQ307依然不出来。因为仁宝点火回路，又是老机器，直接看论坛，找到https://www.chinafix.com/thread-1164875-1-1.html



　　拆掉PQ102，同样还是不出来，但是有点同样道理的感觉。于是再全板查了一遍阻值和上下管。



　　偶然查到PQ703阻抗30多，果断拆掉,测试PL702,同样30多阻抗。然后拆掉PQ702,PL702依然30多，因为断开了上管，果断接电看一下，此时公共电压19V出来了，并且可以触发了，电流到了0.2几。于是问题锁定在了这里，拆掉PU702，pl702依然30多。

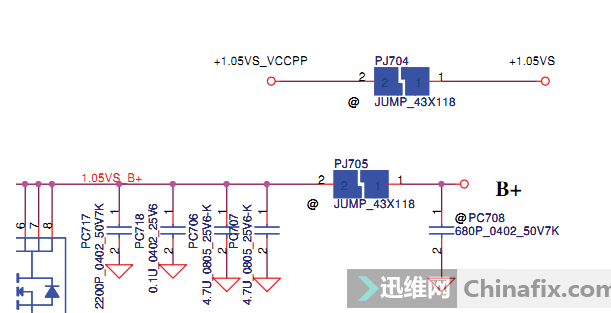

　　断开PJ704，pl702就200多了，以为CPU或者桥挂了。找其它类似板子对比一下，1.05VS阻抗40多，差不多，于是换上PQ703，装上PQ702、PU702，恢复PJ704,接电，正常触发开机，电流也上去了，接屏OK，测试功能一切正常，维修到此结束。

总结：就是因为PQ702引起的问题，只是阻抗太巧合了，所以走了弯路！
