笔记本型号：B450


　　板号：LA14


　　芯片组：GL40


　　故障描述：人为不触发故障


　　解决方法：

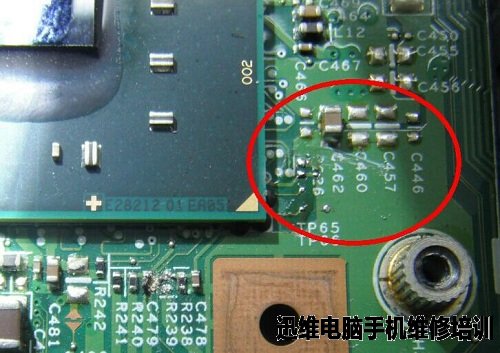

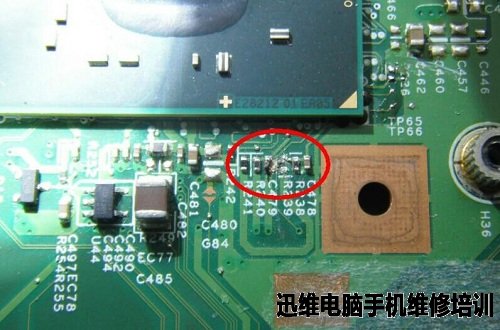

　　接修一联想B450笔记本电脑，插上稳压电源后，待机电流偏低且无法通电，拆开之后发现是一台二修机，首先看到的是南桥被焊过，EC被焊过，BIOS被刷过。传说中的三板斧。怕EC连锡，重焊一次处理干净之后，打主板各自阻抗，发现3D3V_PWR对地短路，烧机找到短路元件，换掉之后各阻抗正常，裸板插上稳压电源，自动上电到0.2停住。无奈仔细观察主板，发现主板有多处软组织挫伤。目测到的至少有五六处，看痕迹应该是被东西刮过。





　　找到此主板的图纸，一个一个的查找元件，补上被撬掉的电容电阻后，上电电流还是只到0.2，测各处电压与PWM波形正常，测各路CLK正常，测PLT_RST无，测南桥所需要的两路PWROK正常，判断南桥OVER，更换南桥之后PLT_RST正常，上电电流上到0.7左右停住，接上内存后电流到0.9之后掉到0.7再到0.6反复重复，飞线接上测试卡发现代码在E0-**-F2之间不停的重复。不插内存档E0，人为控制内存补偿电路无效，涛声依旧。后重写BIOS之后问题解决。



　　本文作者：万军，迅维维修部技术员，早期在电脑店从事个人及公司电脑板卡级维修与网络维护，08年迅维远程主板培训学习，师承月饼，09年加入迅维维修部工作，主要擅长台式主板及笔记本的维修与分析。
