【机器型号】机械师T90笔记本

【故障现象】笔记本不充电

【维修过程】

　　机械师T90进系统显示电源接通，不充电，实际使用的是电池的电，有时纸显示电池图标，有时显示电池电量可以4771小时17分钟。

　　此机之前闪屏，换屏，暗屏，测主板屏供电保险阻值变大，更换OK了；再开机又黑屏了，这次测主板，屏供电前后2个保险，中间1个P沟道3脚场管击穿，据此推断应是屏线短路造成（此屏线很紧，开合屏会造成拉屏线，设计问题），TB买屏线换上，更换保险、场管，开机显示OK。

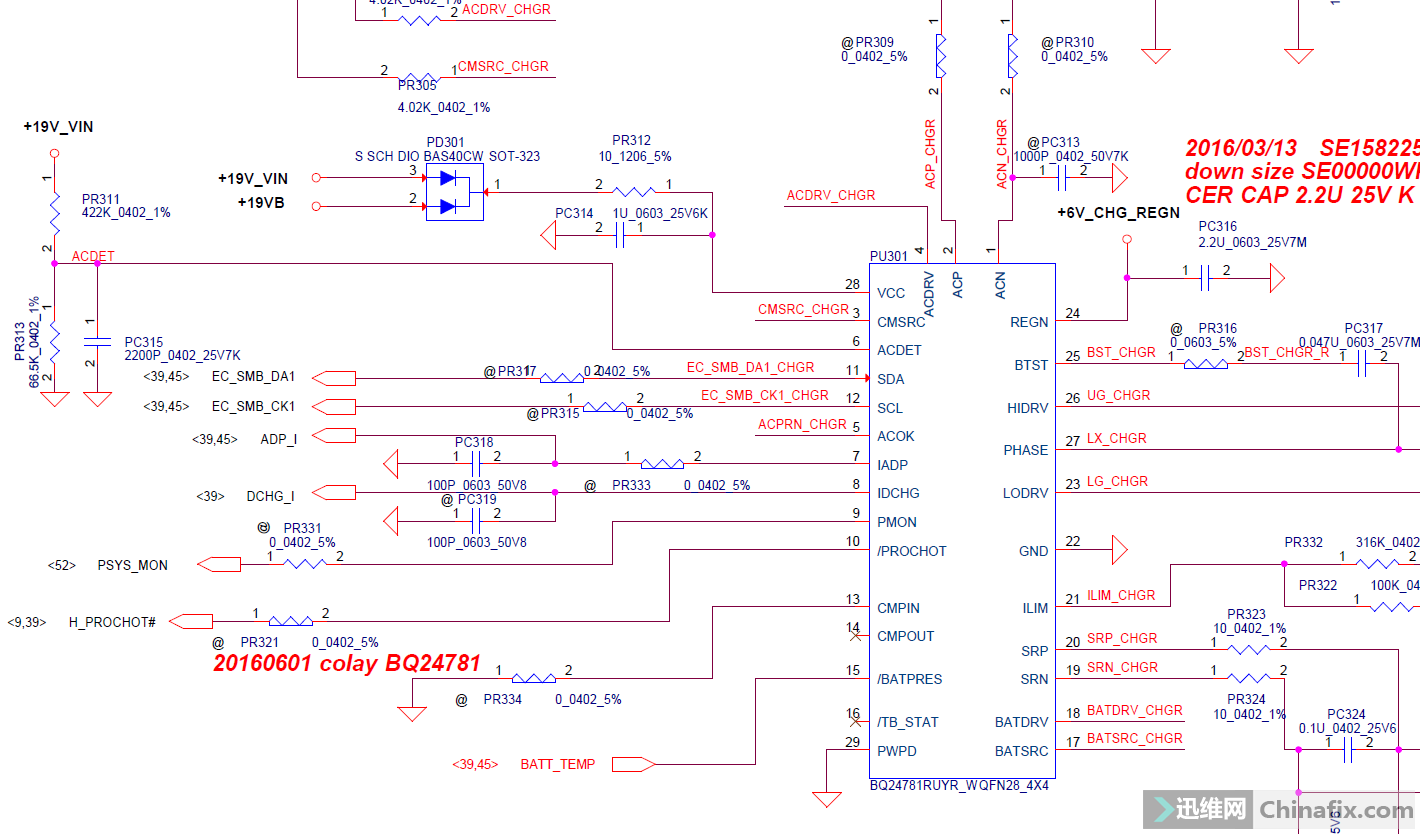

　　客户使用发现电池不充电，因无图，用BQ24781芯片图测试。



　　测6脚ACDET电压正常，插入电池，此电压被拉低，当然不充电了；测保护隔离电路的第1个场管Q8（N沟道）的D-S击穿,判断也是屏供电短路造成。





　　TB买全新原型号场管（考虑可靠性），充电芯片（防不测），到货后换上场管（充电芯片没换），进系统充电OK。
