E5-511进水上电不显示维修一例

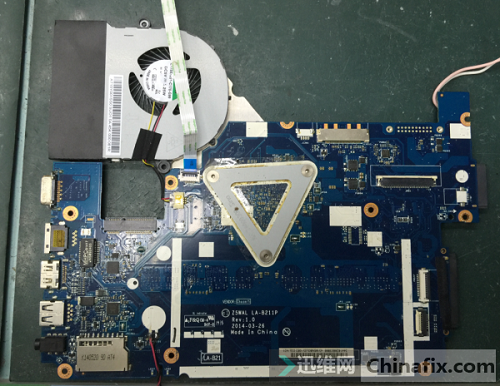

主板正面 图1
E5-511进水上电不显示（图1）

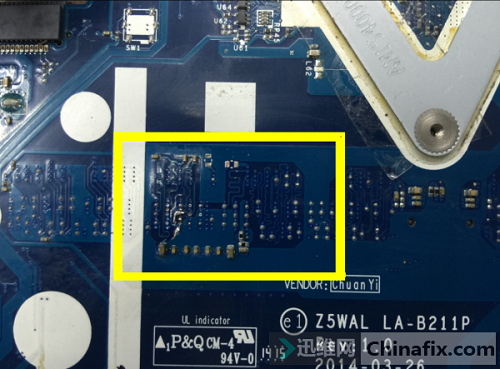

主板反面 图2
E5-511进水上电不显示（图2）

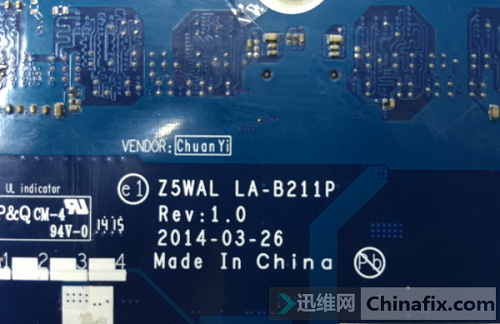

板号图3
E5-511进水上电不显示（图3）
故障：进水轻微氧化，上电不显示。
拆开之后键盘下面明显看到进水氧化痕迹，经过处理发现断线接线 图4
E5-511进水上电不显示（图4）

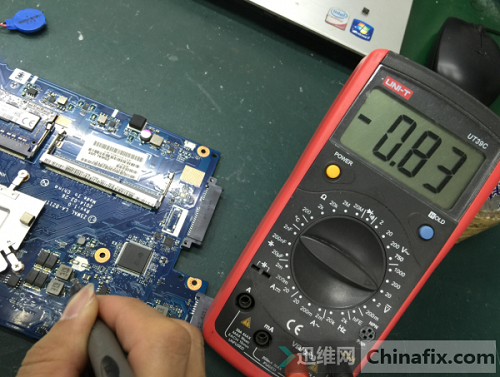

测各电压都正常，其他电压图纸里面都有写，只有CPU供电跟集显供电没写多少V，我发上来给大家，以后大家可以对照着电压修。CPU供电电感PL803，名称+SOC_VCC 图5 图6
E5-511进水上电不显示（图5）
E5-511进水上电不显示（图6）
集显供电电感PL802，名称+SOC_VNN 图7 图8
E5-511进水上电不显示（图7）
E5-511进水上电不显示（图8）

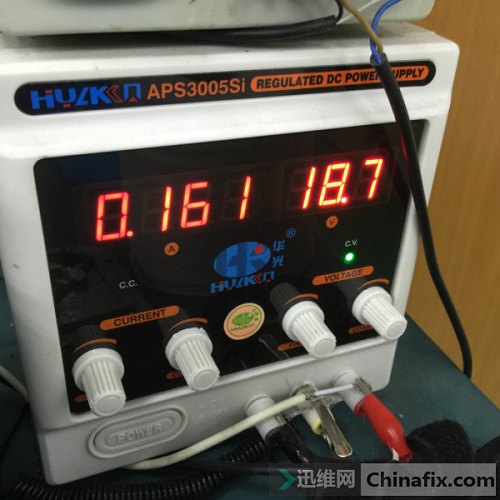

上电电流停在0.161 图9
E5-511进水上电不显示（图9）

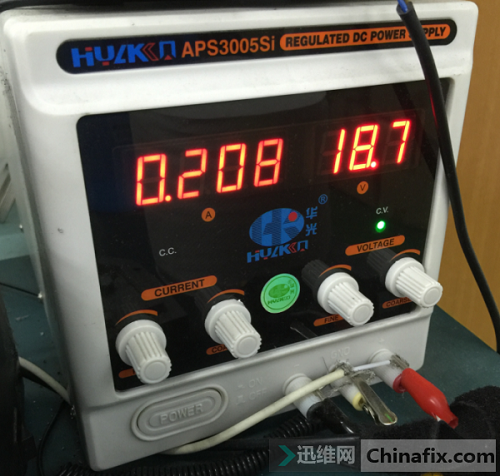

上内存电流上到 0.208 图10
E5-511进水上电不显示（图10）

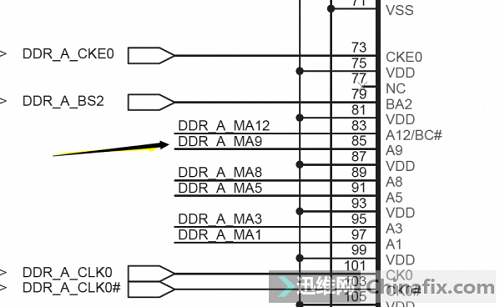

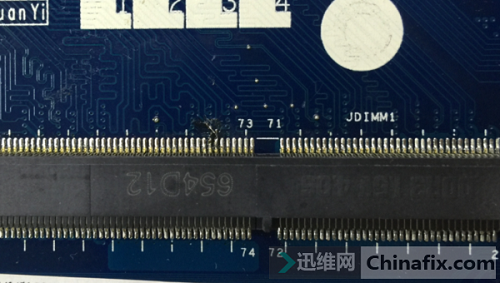

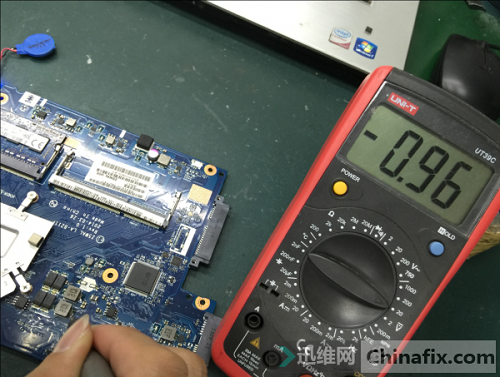

明显是挡在内存这里了，如果过了内存的话，这个电流是0.23以上，测量内存各大条件都正常，由于进水所以还是仔细测量一下内存槽到CPU是否有断线可能，把全部线路测量一遍，果不其然，发现了问题，内存槽85脚无穷大 图11
E5-511进水上电不显示（图11）

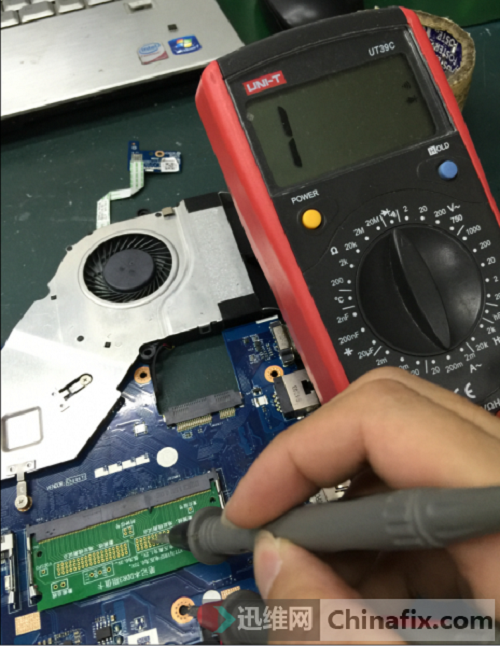

测第二个插槽85脚有阻值，看图纸这个引脚是有用的 图12
E5-511进水上电不显示（图12）
原来这根线就是后面氧化接线的那根，过孔到背面断线了，所以后面接线的也没用了，没办法，只能在内存槽同面直接飞线 看图13
E5-511进水上电不显示（图13）

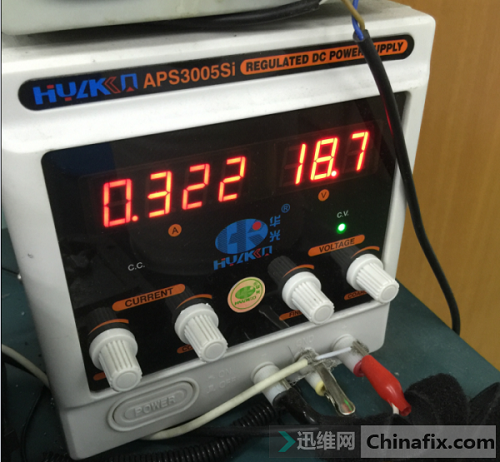

上电电流上到0.322 图14
E5-511进水上电不显示（图14）

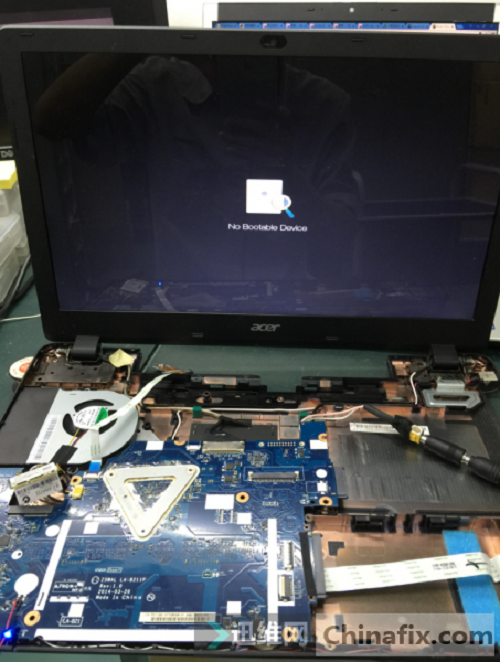

看来有希望，上屏果然显示了，维修到此结束 图15
E5-511进水上电不显示（图15）
本文作者：迅维远程培训学员。ID：蓝冰心。
