示波器维修asus华硕x550ep公共点不过故障一例
这次维修的是asus华硕x550笔记本，由于电池隔离管短路，导致公共点电压到充电接口，造成的芯片检测异常保护，以下详细介绍asus华硕x550ep公共点不过维修的方法。
华硕x550ep公共点不过 图1

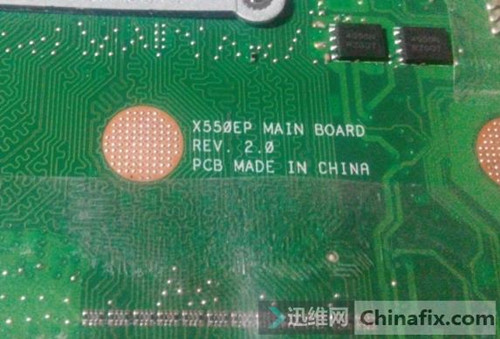

笔记本版号：华硕x550ep 2.0板载内存AMD独显
故障现象：公共点不过。
华硕x550ep板子上电后待机为0.0035，看上去正常但不触发，测量公共点为18.5v，不正常。
华硕x550ep公共点不过维修方法/步骤：

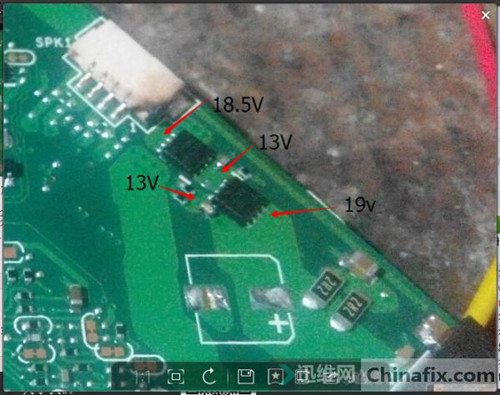

1、测量适配器隔离管。如图：
华硕x550ep公共点不过 图2
测量结果：输入端19V、中间端13V、两个n沟道mos的控制脚（G级）13V、公共点18.5V，从数据上来看，表现不正常。
2、用示波器测波形。

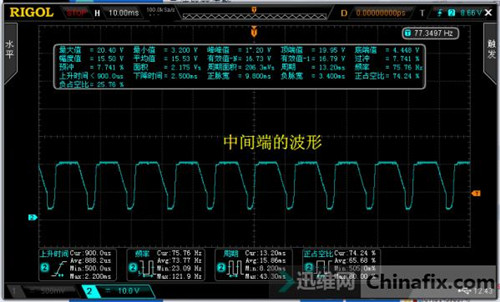

中间端的波形：
华硕x550ep公共点不过 图3

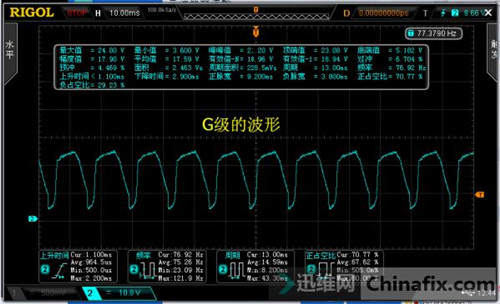

G级的波形：
华硕x550ep公共点不过 图4
从以上示波器测出的波形来看，波形明显是不对的，控制脚的波形应该是24V左右的一条直线波形，中间端是19V的直流波形。
看到这波形感觉应该是芯片保护异常的缘故，(在之前已经用BQ24725代换了“原芯片是BQ24735”)，测量充电电感为18.5V，不正常，测量充电上管G级为18V，把链接到充电上管的D级与公共点的隔离点(Pj8801分开)，测量结果还是18V，可以判断是电池隔离管有问题。
因为排除不可能的因素，接下来我们开始对电池隔离管进行检测。

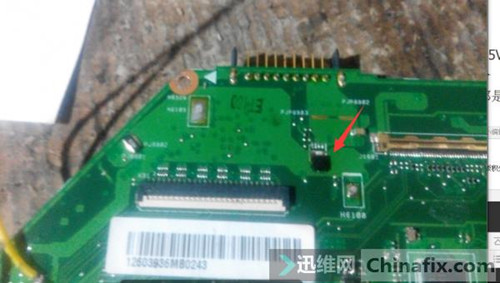

拆开电池隔离管。如图：
华硕x550ep公共点不过 图5

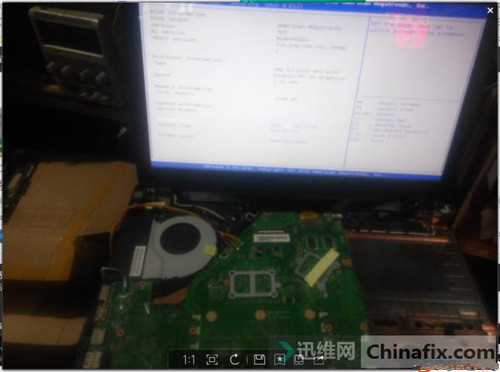

上电测量，示波器测量结果显示：充电电感电压为1V左右是正常的，充电上管G级也是1V，测量适配器隔离管的中间端是19V，隔离管G级是24V，触发显示。
华硕x550ep公共点不过 图6
总结：asus华硕x550ep公共点不过是由于电池隔离管短路导致，出现的芯片检测异常保护。
本文作者：郭小帅，迅维学员，实地培训学员，ID:/爱心/飞吻/爱情
