【机器型号】联想X201I笔记本

【故障现象】电源指示灯不亮、不触发

【维修过程】

　　收到一台联想X201I笔记本故障机，客户描述机器放了半年，然后不开机了，电源指示灯也不亮。

　　拆机，把电池拔了，找主板上的CMOS电池发现这台机器是没有的，这个机器把CMOS电池拆了，还有笔记本电池也拆了，插电会自动触发的，发现一样。

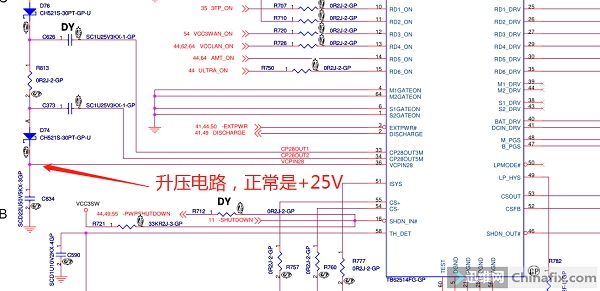

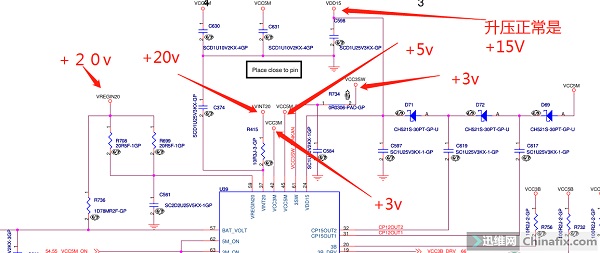

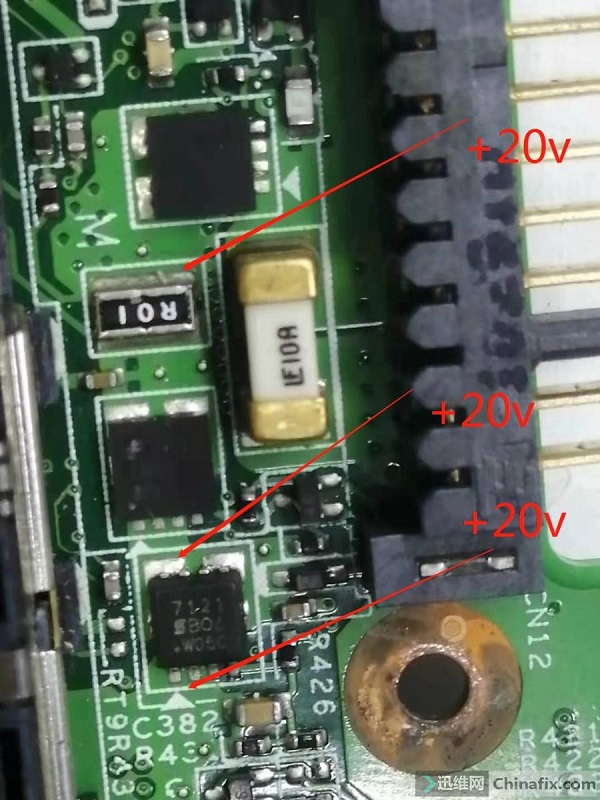

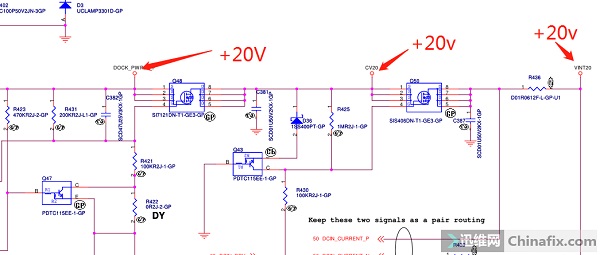

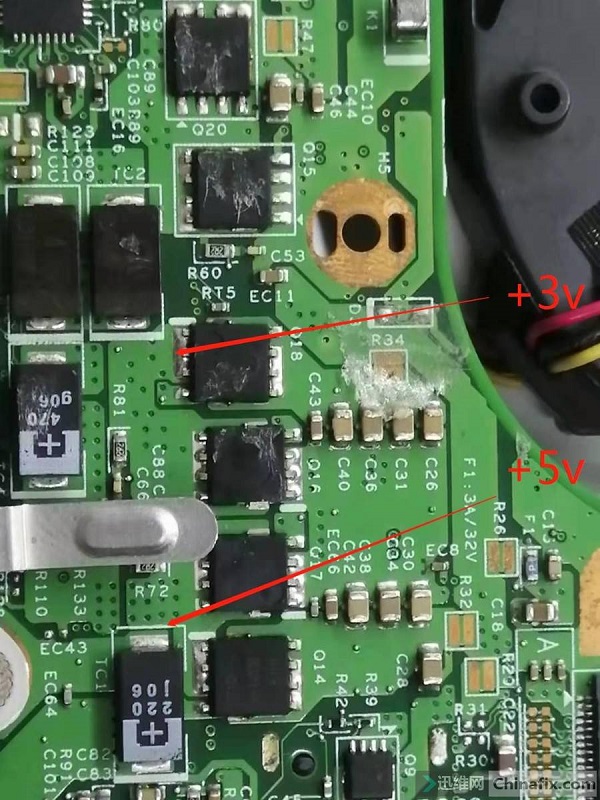

　　测供公点电压+20V正常，待机+3V +5V正常，测到U39升级电路+15V正常，发现U39 TB芯片第36脚电压不正常，正常升压好应该是+25V。

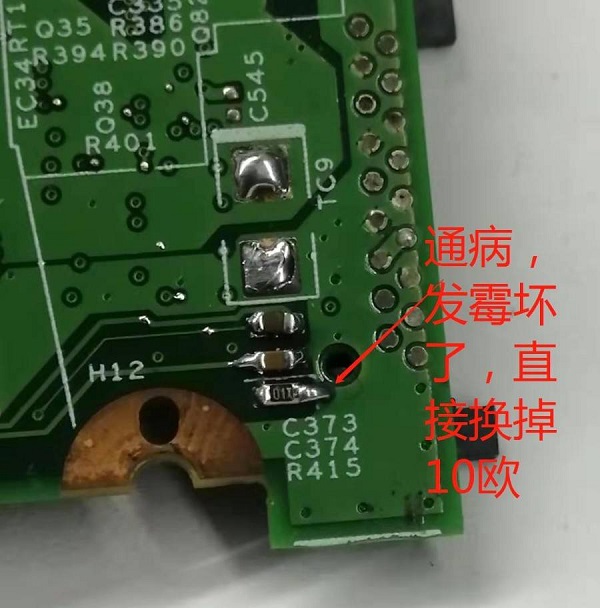

　　查到是R415电阻10欧电阻发霉坏了，换了个10欧升级电压全都正常了。

　　上电还是不触发，为了排除是不是键盘坏，在电路板上对地触发一样（触发点付上图给大家），触发点有3.3V电压。

　　论坛搜索资料，没有发现和同样的故障，后看到有说刷BIOS，测了一下BIOS发现没有电，果断不刷，应该不是BIOS问题其它的都电压都正常，就是不触发，先搞BIOS供电，发现供电上来一样不行，这条路不通。

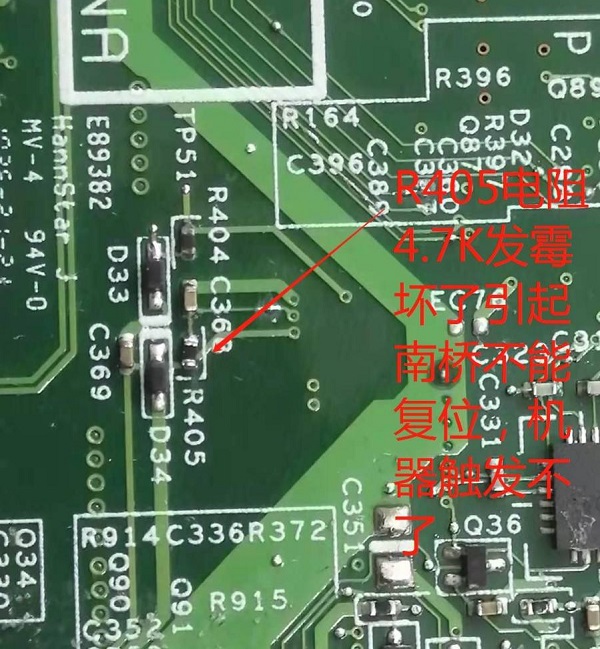

　　后来想是不是南桥不工作？最简单的方法是测晶振发现没有电压，找RTC的供电电容，主板上的C278发现有3.3V供电正常。是不是RTC复位问题，测到R405一边有3.3V，另一边没只有0.5V，故障点找到了，电阻有一点点发霉，不注意看不出来。

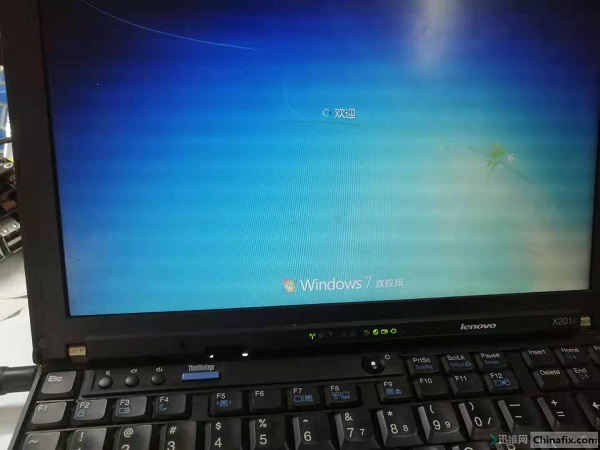

　　把R405电阻4.7K换了，复位电压恢复3.3V，这时候机器点亮了。后来才在论坛上发现有个贴说的是复位的电容坏，看来也是个通病呀，维修到这里装机，收工。
