Intel打造纯12V电源规范，ATX12VO在供电上有哪些具体变化?-电脑维修培训_手机维修培训_笔记本维修培训_安卓手机维修培训

　　我早在2020年1月份就听闻INTEL要更新ATX电源的标准规范，但我当时还不知道具体的更新内容，网上流传的信息也不能全信。到了2月份，终于看到INTEL发布的新标准ATX12VO（Only）。

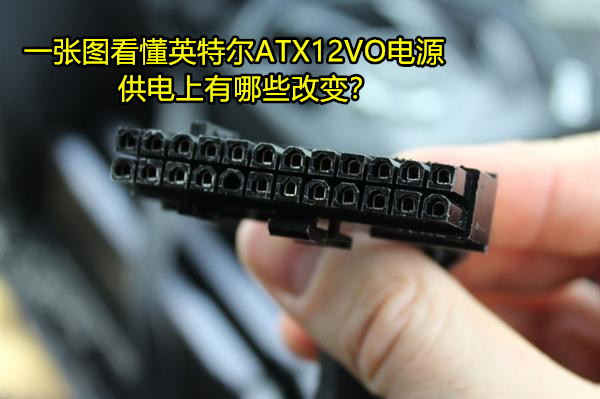

Intel打造纯12V电源规范，ATX12VO在供电上的变化图1

　　从发布的新标准来看，可以用一张图来描述。如下图：

Intel打造纯12V电源规范，ATX12VO在供电上的变化图2

　　没错，这就是新的ATX电源接口，由原来的24pin改成了10pin，只有12V供电输出，取消了SATA供电、3V、5V、5VSB、-5V等等供电。

　　至于INTEL为什么要更新ATX电源标准，我们不去深究，关于这方面的说法，在网上也是众说纷云。我是个电脑维修从业人员，在这我只谈谈我们维修人员的看法：

　　1、ATX 12VO电源一出来，台式机主板上的供电电路势必会做很大的调整，电路设计趋向于笔记本电脑主板的电路设计，ATX 12VO电源只输出一个12V，其它各种供电由主板上的各个PWM电路分别控制产生，目前的笔记本主板就是这样的电路，所以将来的ATX 12VO电源就类似于笔记本电源适配器。

笔记本的适配器大多是输出19V，适配器插入笔记本以后，会经过保护隔离电路进入公共点，然后再通过公共点送往各个PWM电路上管D极，给各个PWM电路提供主供电，由PWM电源管理芯片控制产生各路供电。如下图：

Intel打造纯12V电源规范，ATX12VO在供电上的变化图3

　　从上图中明显可以看出笔记本适配器的供电优势，因此，将来台式机电脑采用ATX 12VO供电，也将会是这样的供电方式，只不过台式机没有充电电路，因为台式不需要大电池续航。对于维修人员来说，只要学会了笔记本主板电路维修，也就会修台式机主板了。

　　2、ATX 12VO电源的体积可能会比现在的ATX电源要小很多，外观设计更灵活，更有利于缩小台式机的体积。更重要的是，将来台式机会和笔记本一样，在用电方面更加节能（目前的台式机远比笔记本耗电）。

　　3、将来ATX 12VO电源不带SATA供电线，我们的硬盘供电将由主板提供。很多一体机电就是这样设计的。

　　4、我见过苹果的一体机，如苹果A1418，它是将电源板装在机壳内部，而且这种电源板也是12V输出。如下图，所以我在想，以后我们看到的台式机会不会和这种苹果一体机那样呢？

Intel打造纯12V电源规范，ATX12VO在供电上的变化图4

　　5、也许以后修台式机主板电路，就跟修笔记本电脑一样了，本身台式机和笔记本的芯片组基本相同，在供电时序上并无区别，所以这样就给我们维修人员来了很多便利。

　　
　　目前我们手上还没有关于ATX12VO方面的详细主板电路图，等拿到电路图以后，再跟大家详细分析电路细节。

本文由迅维职业技能培训中心黄老师原创提供！
