顾客拿来一台一体机C21R3，插上适配器待机0.009，按开关没反应 。跟顾客说年前可能比较忙搞不好要年后来拿，实际是我心里打怵，因为一体机资料少，图纸少，点位少不好修。顾客走后拆开机器，裸板故障一样，还好迅维电脑维修培训网有图纸下载，图纸里面还有时序，心想这简单了，这是送钱啊 ，但是…..

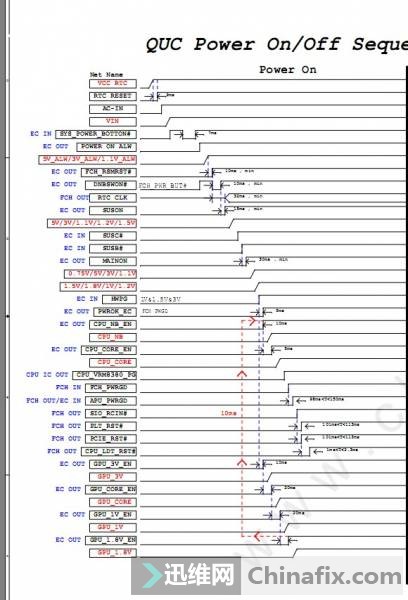

 看了时序，我先检查了FCH_RSMRST# ，因为这个信号要是能出来，基本上说EC的待机条件都是正常的。实际测量3.3V 正常，又测量了EC 125脚pwrbtn有跳变，正常。DNBSWON#正常，FCH_RSMRST#，pwrbtn 这两个信号正常的话，待机有8成是好的啊？SUSON 电压也没有，还是查桥的待机吧 。这个机器就2芯片1个CPU 1个桥，用局部加热方法 ，风枪吹桥20秒，还是没反应，用手压桥还是没反应，看样子桥虚焊的可能性不大，还是老老实实查桥的待机条件吧 。由于没有点位，挨个找零件，几个小时后桥的待机电压、时钟、复位都是正常的，电池电路也测量一遍没问题。唉！ 这钱不好赚啊

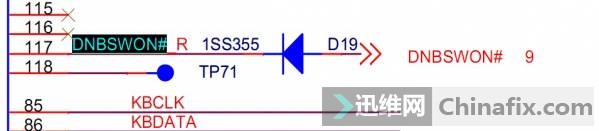

 晚上回店，把店门从里面关上，又拿起这个板子，这次我检查EC的待机条件：供电、时钟、复、 ACIN，又到笔记本维修培训论坛下了BIOS，刷了一遍，故障依旧。难道真是桥坏了？要换一个试试？坐在那屡屡思路，这是没动过的机器，桥坏的可能不大，EC正常，桥待机正常，是不是EC和桥的信号交换出了问题呢。按照时序再来一遍 ，这次检查信号不在单单量EC的脚位，凡是经过的电阻二极管到达桥的信号都测量一遍，发现一个信号DNBSWON#在EC这一端是3.3V， 按开关也有跳变是正常的，但是经过D19二极管另一端电压是0–1.2变化，也就是说桥没收到这个信号。

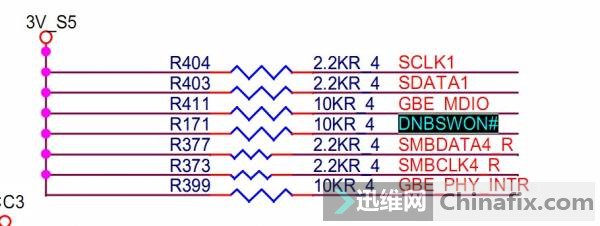

这个信号由R171上拉，测量R171两端都是1.2V，那就是3V_S5出问题了。查其来源。

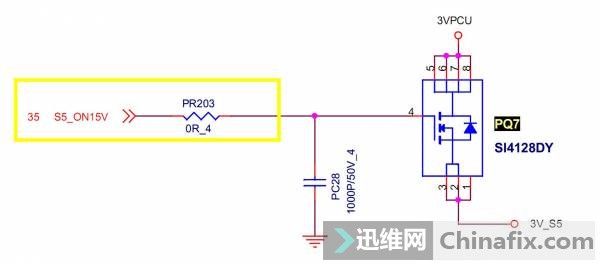

测量4脚电压1.6V，不对，这是15V的开启电压，应该15V， 追查。

PQ24的2脚是低电平正常的， 说明15V电压应该出来，测量PQ712端都是1.6V，说明15V本身出问题了追查15VPCU。

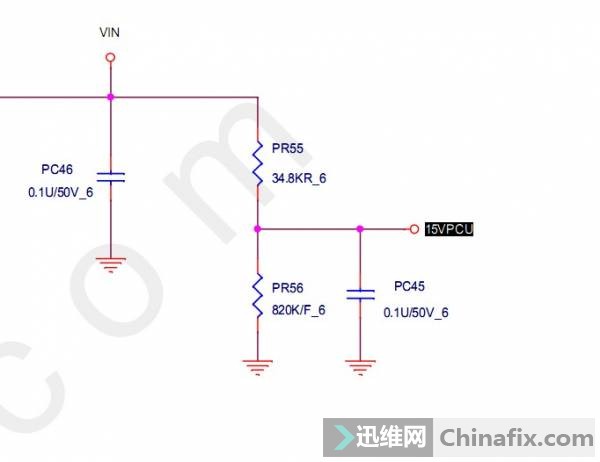

是由19V 分压而来，测量PR562端电阻只有20欧姆，这是个820K的电阻只能开路不能短路啊。果断换掉旁边的PC45电容，测试顺利开机亮机。

小结：有时候看大家修理时候测量几下就开始换EC，换南桥换北桥，换完了，不行就开始发求助贴，实际静下心来从头再来一遍，你会有新的发现的。修理中除了通病一修板桥坏的很少。
