　　机器型号：苹果A1286

　　主板板号：820-2915-B

　　故障现象：

　　接修一台苹果A1286，板号：820-2915-B，第一次能开机正常关机，再开机电流上到0.3A。

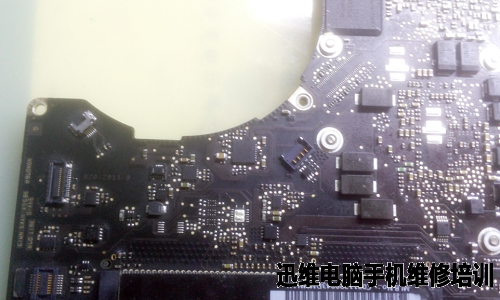

苹果A1286故障维修图一

　　维修过程：

　　拆机，接可调电源，电流上到0.3A时，除PPVCORE_S0_CPU、PPVCORE_S0_AXG，还有PPVCCSA_S0_REG没有，供电IC是ISL95870A 供电19 20脚5V正常，EN 15脚3.3正常。

苹果A1286故障维修图二

　　换过供电IC95870A、MOS管Q7100后刚开始测试正常，放几天后再开机又回到原始故障。

　　查了芯片周围的外围电路都没正常，最后发现4脚 RTN对地有400多的值，按图纸设计是通过一个接点XW7101接地，最后把3 4脚连在一起后正常，测了一个礼拜没问题，故障排除。

————完————
