机器型号：苹果MacBook Pro A1706
主板版号：820-00932
故障现象：笔记本不开机不充电
　　收到一台MacBook Pro A1706笔记本电脑，此机为二修机，不升压 不充电，之前换了一组CD3215芯片。

　　拿到主板，首先测了一下接口芯片CD3215的LDO电压无短路，电压正常。

　　CB304此时无电压输出，按照时序查SMC应该得到SMC_RESET_L信号，然后U1900时钟起震，SMC自身读取程序开始引脚配置，这些都正常。单查到SMC和CD3215通讯是I2C总线发现有一路不正常。I2C_UPC_X_SDA2能正常传输。

　　I2C_UPC_X_SCL2  则不正常，电压瞬间上升到3.3V然后掉了下来。

　　I2C_UPC_X_SCL2和EC 通讯有个电阻R3042 断开后，再用示波器测量发现EC信号发出端是正常，再看断开后的波形。

　　主板测试图。

　　问题很明显了，先去掉一个3215 再测试波形。

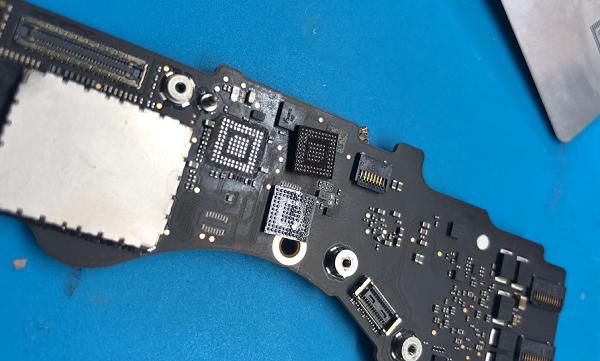

　　将U3200 拆除，故障还是一样。拆掉u3100后波形恢复正常。直接换2个上去。

　　开机电流完全正常，故障排除，维修到此结束。
