【机器型号】华硕K43LY REV5.0

【故障现象】笔记本开机亮机掉电

　　开机亮机2/3秒内必掉电，掉电得很稳定！并且掉电后能再次触发！

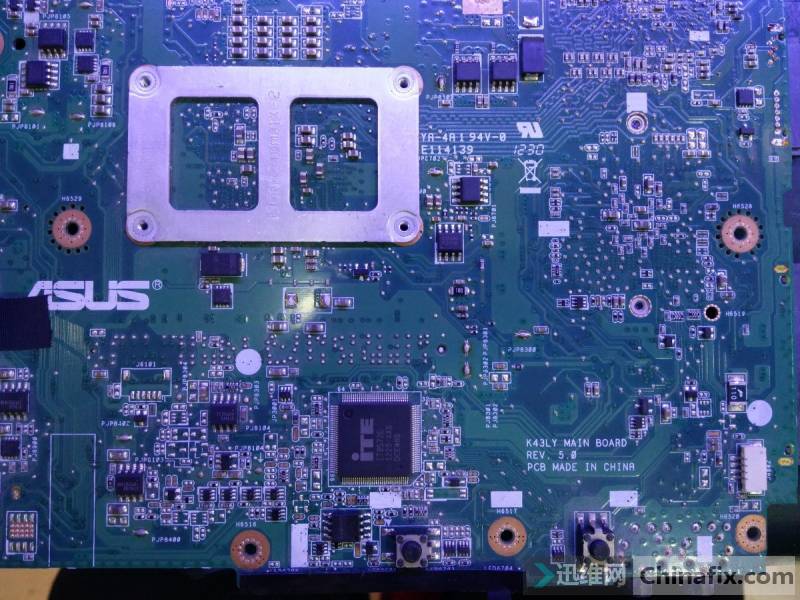

华硕K43LY笔记本开机亮机掉电非通病维修图1

【维修过程】

第一步：测开关脚电压正常

第二步：去掉开关小板用万用表触发还是掉电，排除开关小板问题。

第三步：不放内存也掉电

第四步：测LID信号正常

第五第六……华硕的适配器检测信号也是个通病，结果测着也是正常，刷了N个BIOS一样！

　　看论坛有说掉电后变得无待机了，需要拔电再接才能触发，是待机部分的问题，明显我这里不是。用示波器抓待机的波形，波形都很正常的。并且掉电后待机跟公共点都没问题。

　　看论坛也有说显卡的，亮机掉电，说加焊修复，也有说换显卡修复的。确实这款机的ATI显卡是个通病，见到比较多的是跑码不亮，加焊就好，但是会导致亮机就掉电的貌似没遇到过，先干一炮吧！

　　主板无进水无腐蚀。不过桥跟显卡都被干过，不知是以前修过还是咋地。干完显卡下来竟然试了有半个钟没问题！以为好了！但是还是一样。

　　还有说开关电压偏低，是上拉电阻的问题，明显我这里开关脚电压是正常的，跳过。

　　还看到说是USB3.0 BIOS芯片引起的，但这个小芯片竟然只能读取，写入一直提示检验失败！

华硕K43LY笔记本开机亮机掉电非通病维修图2

华硕K43LY笔记本开机亮机掉电非通病维修图3

　　更换芯片，竟然还是检验失败！换上去还是掉电，不装也掉电。

　　最终想起在论坛看到过大神修的机子，是PWRBTN电压起不来导致的不稳定。就是按开关后PWRBTN 3.3V拉低变成0V后就一直是0V没立马起来的。测试看看，竟然真是它！

　　测EC条件，供电，复位都正常，开关脚电压也正常。就在按下开关，开关脚电压由3.3V变成0V然后变为0.3V，按下开关后电压起不来了！

　　最开始就测了开关脚电压3.3V正常就直接跳过了，哪里想得还有这一出！

　　取掉R3013电阻，测开关脚这边对地阻值，有700多，因为开关脚那边不接任何东西，此时测对地值应该是无穷大才对，这里明显是过孔板层漏电了！

华硕K43LY笔记本开机亮机掉电非通病维修图4

　　割线飞线后不再掉电！

华硕K43LY笔记本开机亮机掉电非通病维修图5

华硕K43LY笔记本开机亮机掉电非通病维修图6

　　但却又发现了新的问题，就是每次开机都要重启三次后，第四次触发才能亮机！掉电时硬盘咔咔嚓咔咔会响一下，这样对机械硬盘绝对有严重损害的！

　　以前也遇到过这种问题，最终是换了桥的32.768晶振和谐振电容电阻搞定的！这里再次刷了几个BIOS后不行，把桥的32.768晶振和谐振电容电阻整套都给它换了，结果还是一样，掉电三次第四次才亮机。

　　请教维修大神，说100%是USB3.0芯片的问题。原机芯片刷了报错，买回来的芯片刷了也报错，从显示器上找个BIOS芯片来刷试试吧！刷完换上去，每次都是直接触发亮机！试了很多次都是直接亮机！

　　原来就是这个USB3.0芯片导致的掉电三次第四次才亮机！装机，发现USB3.0接口用不了，但在PE是能用的，用自己固态硬盘装了个系统，发现还是用不了，USB2.0接口可以用。

华硕K43LY笔记本开机亮机掉电非通病维修图7
