【机器型号】联想ThinkPad E480

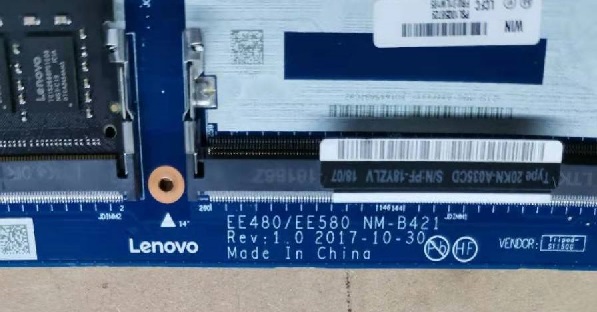

【主板版号】NM-B421 Rev:1.0

【故障现象】待机充电后，无法开机

【维修过程】

  　　接到送修的一台联想ThinkPad E480集显笔记本。外观保护得很好，据故障描述待机充电一晚，第二天按开机键的时候已无法开机了。

　　拆开底壳检测问题，发现公共B+ 0V，TPY-C 接口输入为5V，打开图纸测得TPY-C管理芯片RTS5455。





        25脚VIN_5V正常，26脚LDO_3V3已经拉低至1.9V，打阻值68欧，把芯片吹下阻值超47K。
        之前有在论坛闲逛的习惯，印像中这机是个难缠的对象。于是翻出了几位大神贴子作了一轮补脑和参考：
        https://www.chinafix.com/thread-1216288-1-1.html
        https://www.chinafix.com/thread-1244718-1-1.html
        https://www.chinafix.com/thread-1236931-1-1.html
     看完他们对故障的处理，在没办法订购芯片的情况下更有大神通过TPY-C升压板技改，内心已凉了半截。但出于较劲求真性格，我还是在网上订了芯片回来，而且把TPY-C相关电路的IC都订了，RTS5455更是订了5块原装全新的。目的是想验证一下他们所讲的是不是真的。

    所需的配件收到后，相关的几只IC都更换了。U4201：RTS5455   U4301：NX5P3290 U4302：NX20P5090。



       清理好后通电，测量得留空点J13两端均为5V，也就说明VSYSTEM2输出5V。测得RTS5455 26脚LDO_3V3已经有3V3线性电压了，但+VBUS_CONN处没有升压至20V，正常J13两端均产生20V的电压公共使用。

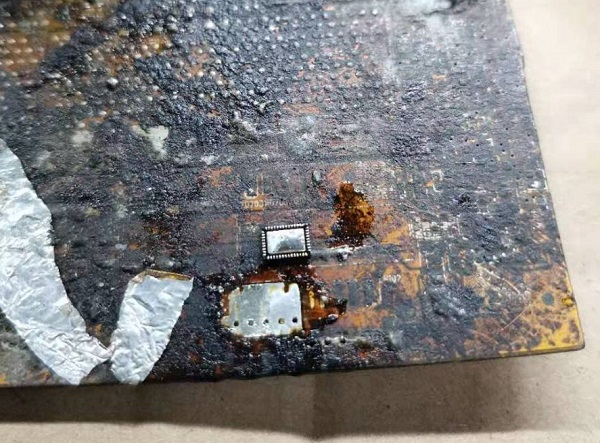

　　第一次拆下芯片时，发觉这块主板上的焊盘化锡温度没想像中的高，这里提出个疑问，会不会这里使用的IC不耐温呢？再拆下一只新RTS5455，这次在废板上，先用焊风枪由原来习惯使用的380度降至360度以下，加助焊剂上好锡，然后预热焊盘后再轻放IC焊接，等降温后插电。



     测得公共点电压将近20V，电池充电脚也在11.8V左右而且不断上升，证明已经充电中。但整机并没工作，风扇并没转动。

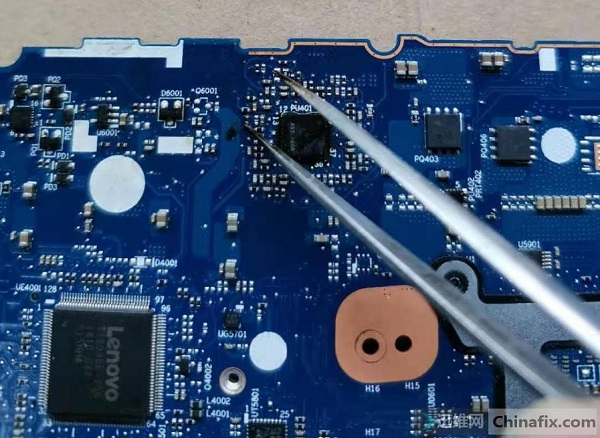

　　测得+3VLW已经产生，但+5VLW为0V，打输出阻值为0.45欧，明显后面问题了。接入可调电源烧机，5V电流400MA，微短路。摸了一轮后没明显温度。查了一下PDF，将相关连的都一一排查，结果首先阵亡的是CPU PWM芯片 NCP81218。由于手头上没这芯片，在废旧板上拆得一相近的，查了一下PDF接近便上机了，旁边的限流电阻也变值，顺便换上。

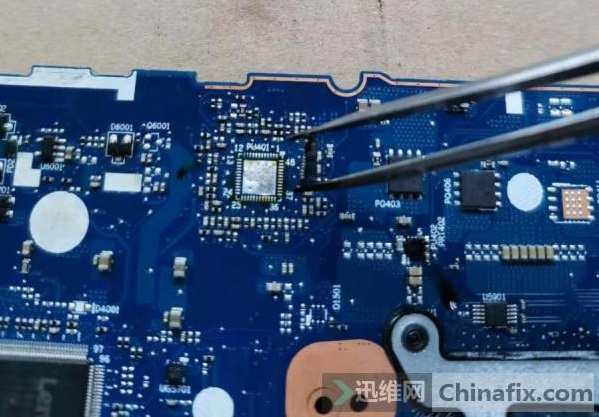

　　再打阻值还有53欧，继续排查，一只USB控制芯片收入眼内 。拆开后阻值恢复20K以上，悬空5VALW PJ204也没输入，把5VPWM芯片也更换了。



　　清理好现场，一切准备好后插电，久违的开机画面终于见到了！于是又把RTS5455剩下的更换上去，结果都成功点亮。
