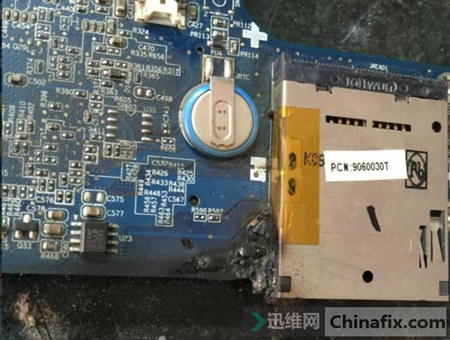

联想V450，版号为LA-4142p，进液后，腐蚀严重，加电0.05A左右，按开关无反应（应该是仁宝公共点短路保护点火回路的电流。）拆机发现3v 、5v 待机部分烧焦，公共点短路（验证了拆机前的猜测）。








　　连接后实图如下：



　　接下来，测试换件后的功能，加电电流0.028，3v、5v 顺利产生，按开关电流无变化，继续超找其他原因，找到EC、KB926QF，供电正常、复位正常，晶振无电压。示波器测试，无读bios动作。9成EC坏，换之。



　　上电电流0.015，待机正常，经振起振，EC已读bios。按开关，电流上0.04后掉回0.015，（猜测sus电压没出）。测sus电压，果真没出来。+5vs、+3vs等都由susp信号控制管子转换。



　　再Q14测试，susp在触发时为低，正常，U23、G级仍为0v不正常。测+VSB电压发现0V，异常。测试Q32这边的+VSB正常，但Q14这边的susp +VSB与Q32这边的都不相通（正常应该通），Q32的D级和U20的G级也短路断路了。这时脑子里顿时明白：肯定是切除创伤太大，可能某些线被切掉了，如下图：



　　既然找到原因就飞线吧，但是一个在左边，一个在右边，隔半边天，飞线太长，不美观，可靠性降低。然后，想了个办法，既然都是由susp控制，那就二合一吧（丢弃q32这边）。u20 G级直接和U23  G级相连。飞个+VSB电压就行（查图可知+VSB就是B+经过跳线转换的，直接接到公共点电压就行，就近原则。）



　　实物如图：



　　上电，1.1—0.4（这机型没上coms电池保存会掉到0.4）到1.2，不动。感觉就没亮（心里第一直觉就是没过内存。）还有问题？不！先擦擦内存，上电，1.1—0.4—1.2—1.1—1.3，应该亮了，断电接屏，上电，结果，暗屏。找到jp2接口，+INVPWR_B+正常，DISPOFF#正常，INVT_PWM正常。接着，拆屏。



　　屏是带尾巴的led屏，升压条外置。看下图就明白为啥暗屏了、升压条接口腐蚀掉两根，正好是供电，直接焊接。



　　上电，亮机。



　　接下来，装机，如图，放在原SD槽的位置正好。





　　装系统测试后，一切正常。
