机型：联想K29 广达代工   架构：HM75-+IVY Bridge集显  板号：LGN-1  故障：时开时不开



这机器之前换过板，用了几个月后经常不开机，偶尔能开一次，现在又拿回来了，还在保修期内，昨天同事拆开搞了搞检测后说是BQ737 没输出AC_IN# 。导致EC无ACIN引起不触发。手里还有机器没搞完于是扔给我来了，既然同事都检测出故障来了，看来省事多了。因为之前修过图纸在笔记本维修培训论坛下好了，幸好保存了下来。


开始维修：测得BQ737充电芯片主供电VCC正常，ACDET 2.6V正常，测得AC_IN#脚为0V，查其上拉电压电阻正常  断电对其打值 测得阻值500多正常 判断为BQ737自身拉低，EC拉低   由于与EC73脚直连,采用割线法，割断线后发现还是不出AC_IN#,直接跟换BQ737，用BQ735带换后AC_IN#已经完美的出来了。



按下开机键以为电流会哗啦啦的上去，结果触发到0.018就掉回待机0.003，怎么回事呢 在回去测AC_IN#正常啊， 于是把EC的所有条件查完没发现问题啊，再一次按下开机键居然触发了，在关机在开又不行了。看来又是难啃的骨头。



此类故障一般先排除软件类，找了个BIOS刷进去，故障依旧 也是几中次偶尔能开1次，想了想 去测了下EC_PWRBTN_OUT发现有跳变进南桥啊 但是发现为高后马上掉到0V 这时电流也掉回了0.003，为什么会突然被拉低呢，难道EC不良、桥不良，判断还是BIOS问题，也许是BIOS的EC部分出问题了导致EC误动作，继续去网上找了个原版8M BIOS，开始分离合成，把原版的EC部分用WINHEX copy出来，然后将网上下载的BIOS拆解，用原版EC部分替换掉本机EC部分，合并 后得到8M文件，再一次刷进去按开机还是一样，看来误判了， 继续从EC的PWRBTN_OUT入手，示波器对比PWRBTN_OUT与RSMRST# 发现PWRBTN_OUT和RSMRST#同时掉，如图：黄线RSMRST#,蓝线PWRBTN_OUT。



没对比出什么结果，继续对比RSMRST#与3V_5V_POK,发现RSMRST#先掉如图黄线3V_5V_POK,蓝线RSMRST#



发现敌情，为什么RSMRST#会先掉呢 图中能够看出3V_5V_POK是稳定的所以排除待机电压的问题，查RSMRST#来源，是由Q1901转换而来，问题很明显了，要么是EC本身拉低，要么是Q1901复合管不良拉低。先更换掉Q1901，再次按下开机键，电流上去了。

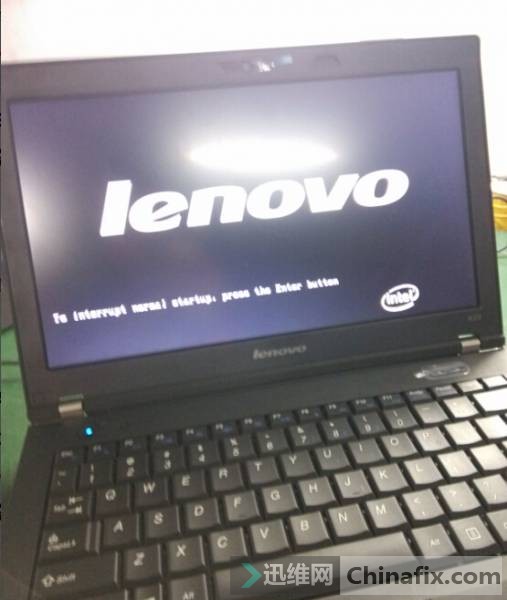

过LOGO后开机报错，看来合成的BIOS有问题，刷回原BIOS后不在报错，测试多次都可以开机，没有发现不开机的情况，问题解决了，接硬盘进系统测试时居然又掉电，怎么会掉电呢，每次都是在系统里一会儿就掉，难道我的BIOS还要问题？记得上次修台K29卡LOGO的用这个BIOS也没出现掉电的情况，肯定不是BIOS引起的，再次拆机。


测得保护隔离管PU4001 D级19V。S级只有18.4V。继续测得PU4001 G级也为18.4V 测得MOS管正常，那么肯定就是PR4002，PR4003没有形成分压。导致不过PU4001测到这里你们都懂的，这时去测PQ4001的2脚AC_IN为0V，不正常。



为什么不正常呢，分析可得AC_IN由PQ4008转换而来，要想AC_IN为高，那么PQ4008就得截止，也就是说AC_IN#得为低电平，可是AC_IN#不是为高电平吗，



打开事先从电脑维修培训网下好的BQ737白皮书，大概意思就是说当其主供电大于内部UVLO的电压且ACDET脚电压大于2.4V的时候会使内部MOS管导通对地，反之有任何条件不满足就会使其MOS开漏由外部上啦到高电平，



而我用的是BQ735带换的BQ737，判断可能是这两个不能代换的，打开BQ735和BQ737的内部框架图，如图：





也就是说，BQ737 适配器模式下ACOK正常为低电平，而BQ735 适配器模式下正常为高电平，算是懂了。怪不得这AC_IN#会为高电平，换回BQ737后，AC_IN#为低电平了，测到AC_IN为3.3V,看来误杀了，PU4001已导通，再次测试进系统不在掉电，装机OK,此机已修复。



总结：
1.此机时开时不开，是由于Q1901不良引起RSMRST#异常最终导致PWRBTN_OUT#被拉低引起，可能有人会问，为什么RSMRST#异常会引起EC拉低S5_ENABLE关掉3 5V呢，原因可能是EC检测到RSMRST#被拉低后因内部程序决定引起的保护，而拉低S5_ENABLE关掉3 5V.这个解释是很合理的。



2..经系统后掉电是因为换错充电IC BQ737引起AC_IN#状态异常导致不过PU4001，而之所以会掉电是因为PU4001沟道没导通，从内部体二极管过去的电流不够大，引起的掉电。

文章来源：迅维网
http://www.chinafix.com/thread-830273-1-1.html
