联想MIIX 520配备了最新第八代英特尔酷睿处理器，四核八线程的强劲处理性能足矣应对所有的办公性能需要。同时最大可搭载16GB DDR4内存，最大支持1TB固态硬盘，这样强大的配置选择已经超过了如今许多的轻薄笔记本电脑。那么如此强大的配置究竟是如何塞入仅有9.9mm厚度的机身当中的？散热问题如何解决？本文我们通过对联想MIIX 520拆机来一起来探秘。

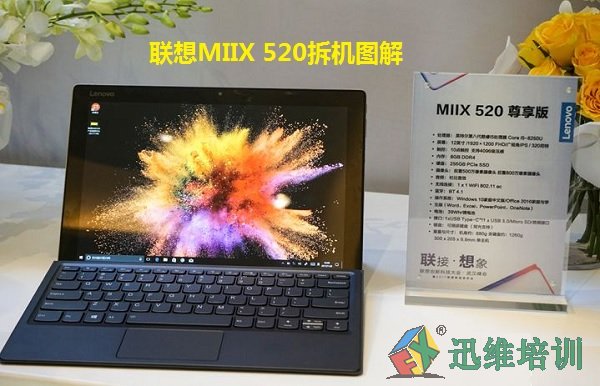

联想MIIX 520



联想MIIX 520拆机方法/过程：



　　打开支架就可以看到Miix 520的固定螺丝，本次的拆机也将从这里开始。



联想MIIX 520拆机

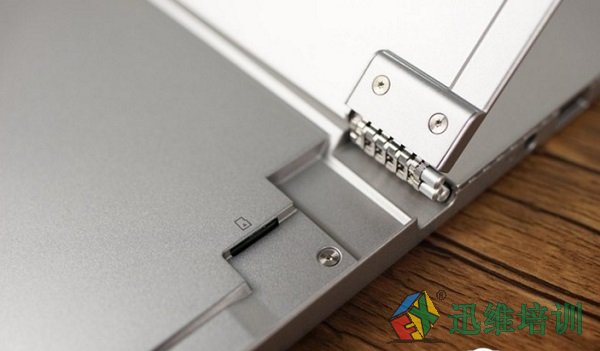

　　在背面右侧的转轴下方还藏着一个Micro SD读卡器，方便有需要的用户应急使用。



联想MIIX 520拆机

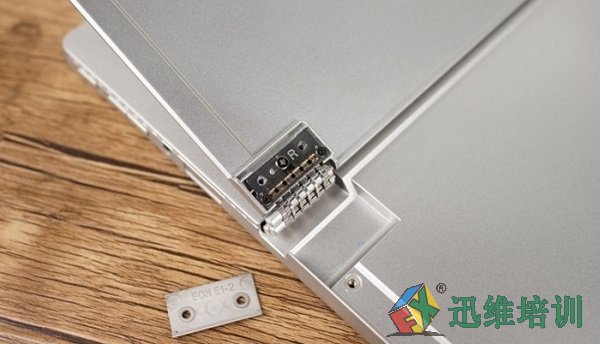

　　拧下转轴上的固定螺丝，取下盖板，可以看到里面还有三颗固定螺丝，一共五颗螺丝保证了转轴与金属支架的固定牢固。



拧下转轴上的固定螺丝，取下盖板



　　取下两侧的固定螺丝即可取下金属支架，取下支架后，我们能够看清楚表链式转轴其实跟YOGA上的结构完全一致。



表链式转轴特写

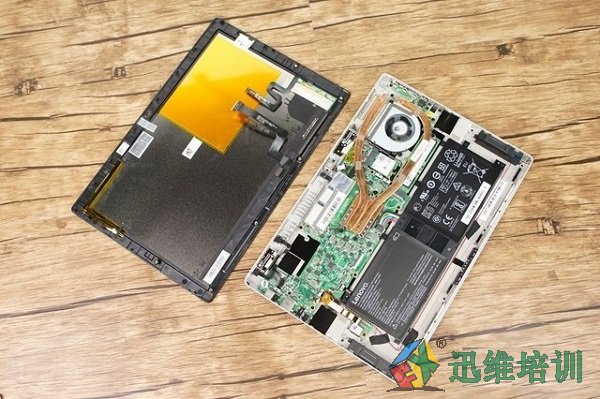

　　拧下分布在下方的固定螺丝后，沿着屏幕边缘小心的打开所有卡扣即可很轻松的将屏幕与外壳分离。在取下屏幕时需要注意下方还有两条排线连接，断开连接后才可分离屏幕。



Miix 520的内部特写

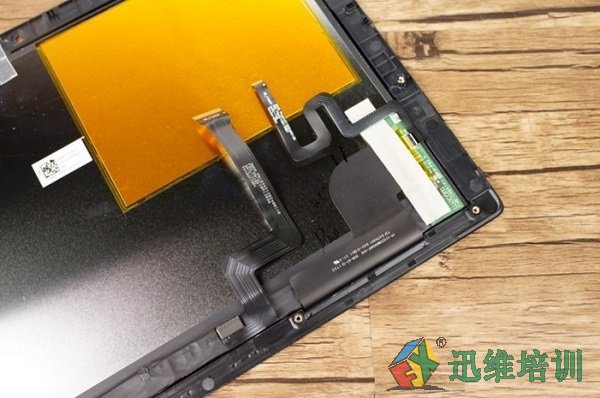

　　显示屏背面的两条排线其实是屏幕的显示排线与屏幕触控模块的排线，他们的驱动电路板都位于屏幕的一角，并没有占用多少厚度空间。



联想MIIX 520拆机

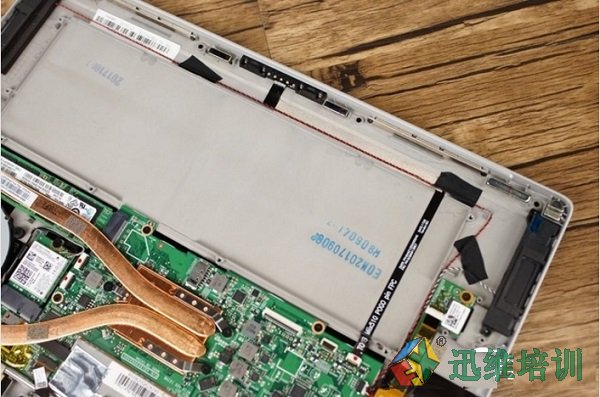

　　Miix 520的内部，两根铜管的散热模组布局还是比较令人满意的，但电池的周围出现了相当明显的空间剩余，扬声器的体积也并不大，这也是Miix 520的内部结构最为明显的问题。



联想MIIX 520拆机



　　在继续拆机之前，还是老规矩需断开机器的电源。拧下电池周围的固定螺丝，即可轻松取下电池，电池容量38瓦时，容量还是偏小的，如果能够利用好电池周围的空余空间，塞入更大的电池，Miix 520的续航时间将会更长。



断电源拧螺丝，取下电池



　　在机器的下方我们能看到磁性键盘的触点，通过一根排线连接到主板。仅有五个触点即可同时完成键盘与触控板的信号传输，还是很神奇的。



联想MIIX 520拆机



　　左侧下方可以看到Micro SD读卡器通过一根排线连接。



Micro SD读卡器通过一根排线连接

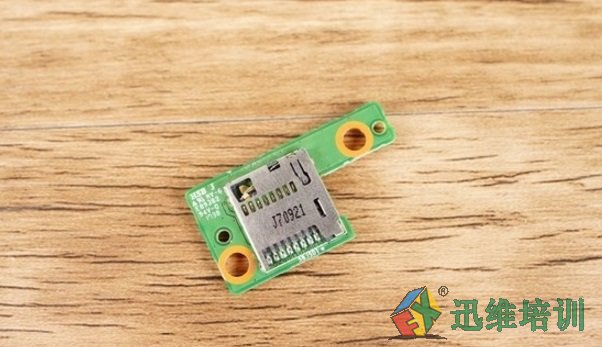

　　断开连接线，即可取下Micro SD读卡器。



Micro SD读卡器特写

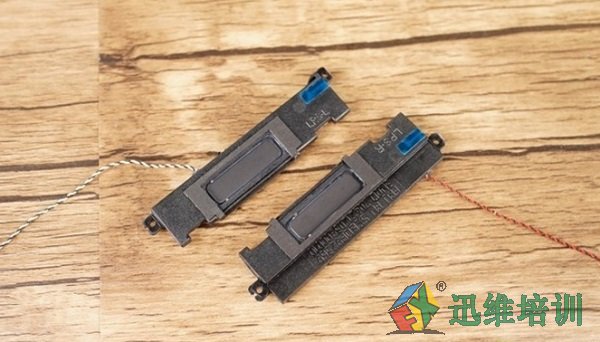

　　左右两颗扬声器模块。



两颗扬声器模块特写



BIOS电池特写



　　左上方的一对降噪麦克风。



降噪麦克风特写

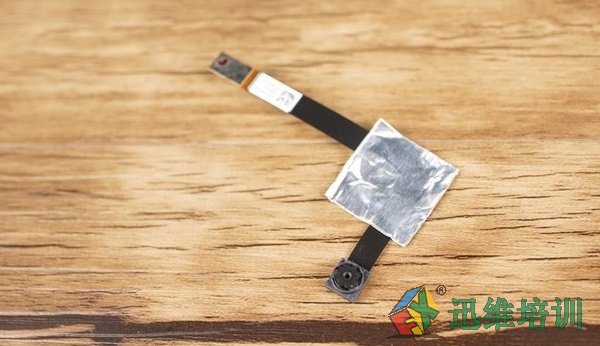

　　前置与后置摄像头，后置摄像头与手机中的摄像头模组十分类似。



摄像头特写

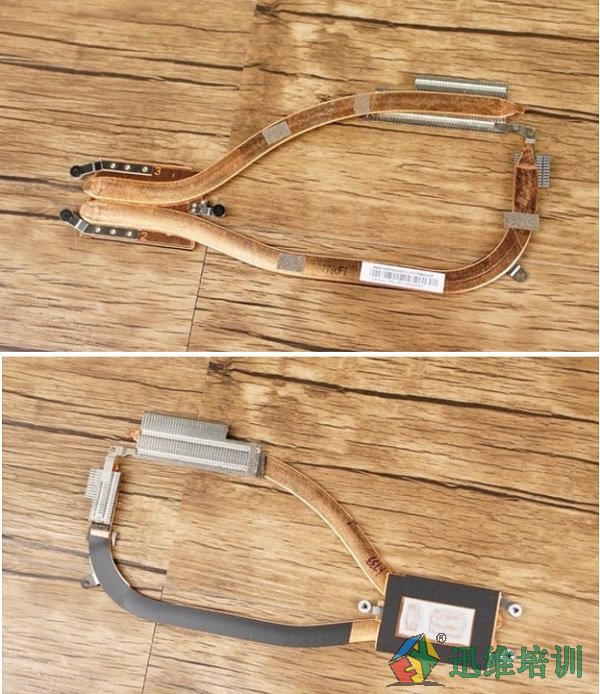

　　接下来拧下散热模组周围的5个固定螺丝，即可取下散热模组。散热模组的背面，可以看到下方的铜管其实是有黑色的绝缘纸覆盖的，能够在一定程度上阻止铜管的热量传导至SSD上。



散热模组特写



　　散热模组的鳞片，侧面的鳞片较短，有点辅助散热的意思。上方的鳞片宽度与风扇保持一致，但鳞片的厚度依然很薄。



散热模组特写

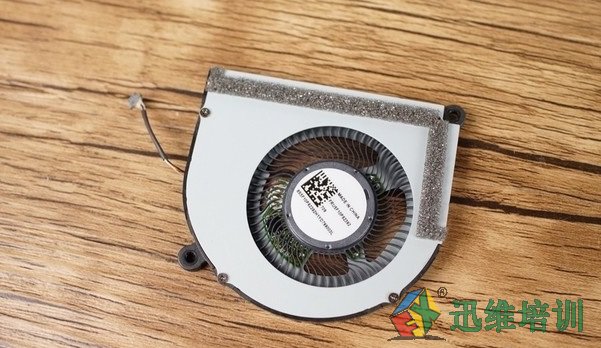

　　散热风扇，叶片还是比较多的。



散热风扇特写



　　256GB的SSD固态硬盘型号为PM961，PCIe通道，支持NVMe，读写速度还不错。

SSD固态硬盘特写



　　WiFi模块天线在外壳上有理线固定，但接头处并没有保护；无线网卡型号为英特尔3165，蓝牙无线二合一网卡。



无线网卡特写

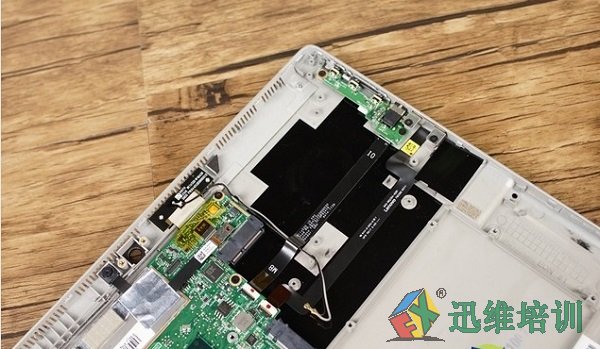

　　机器的右侧，有两根排线分别连接右侧的按钮与指纹识别模块，与主板分离的设计，有利于方便维修。



联想MIIX 520拆机

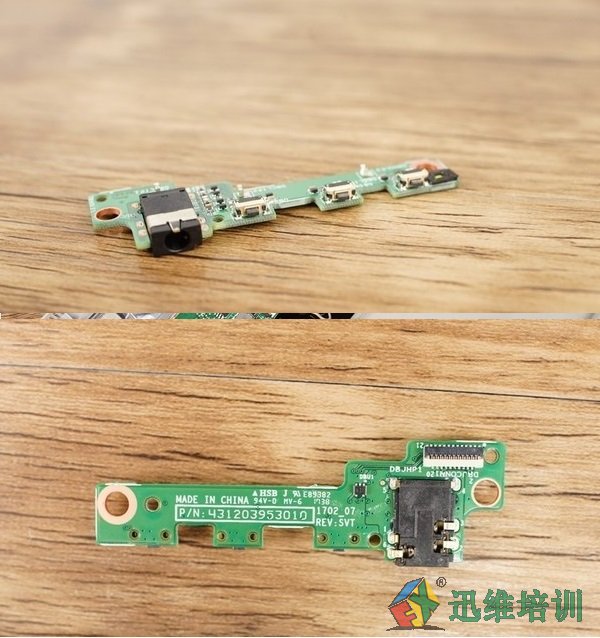

　　电源按钮，音量加减按钮与3.5mm耳机接口的电路板。



电路板特写



指纹识别模块特写



　　取下主板的固定螺丝即可拿下主板了，内存屏蔽罩的上方还粘着前置摄像头。



前置摄像头特写

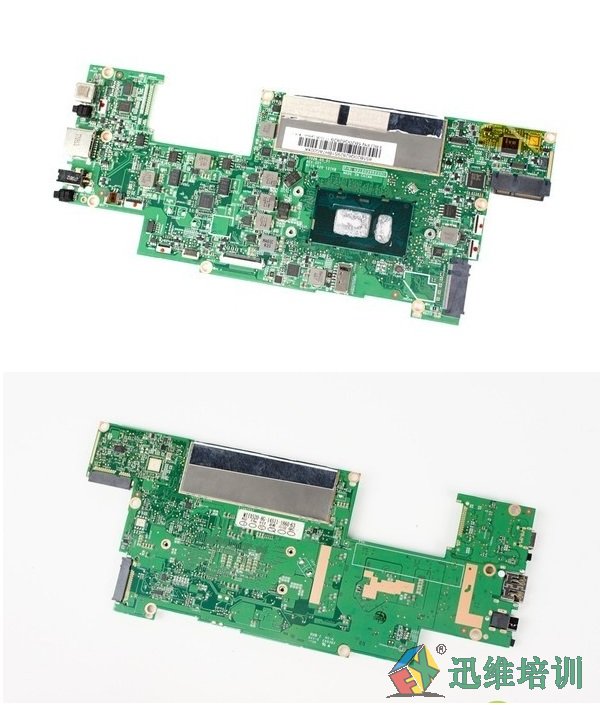

主板特写

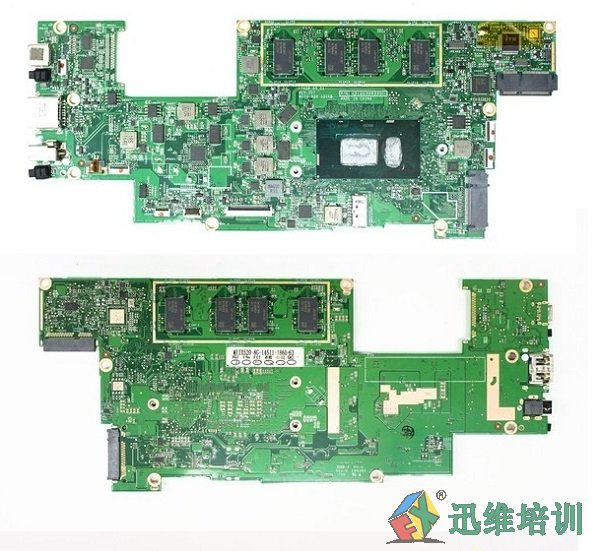

　　正反两面的内存颗粒都有金属屏蔽罩保护，Miix 520的主板体积控制的还是不错的，左侧的数据接口都与主板直接连接，保证数据传输的稳定性，背面除了内存外，并没有太多重要元件。



联想MIIX 520拆机



　　空空的机器外壳，材质同样为镁铝合金，与支架的材料一致，整体强度较高。另外，天线也被放置在机器顶部，最大限度的保证信号收发强度。



联想MIIX 520拆机



　　表链式转轴另一侧与机壳的固定也有5颗螺丝，表链式转轴特写，与YOGA 6 Pro上的完全一致。



表链式转轴与YOGA 6 Pro上的完全一致

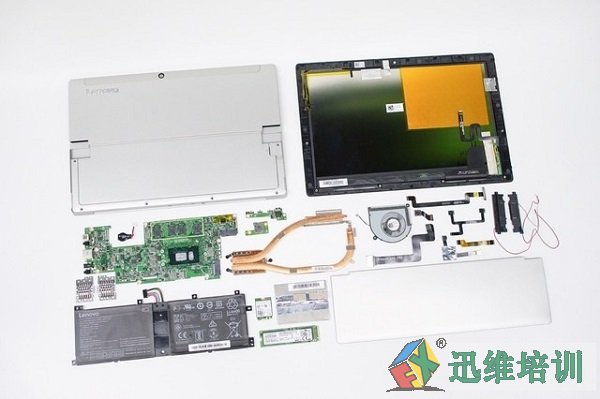

　　至此，联想MIIX 520拆机完成，附全家福。



联想MIIX 520拆机全家福



　　总结：整体来看，Miix 520内部设计的稳定性还是不错的，整体的维修难度也不高。不过虽然散热模组采用了双铜管设计，只配备了一个风扇还是略显吃紧。如果能够配备两个散热风扇，搭配双铜管相信会更加的合理。另外整机的内部空间利用率也有待提高。
