2015款hp笔记本ENVY15拆机教程

　　2015年，惠普更新了ENVY 15系列笔记本，其中一款产品取消了独立显卡的配置，而是采用了英特尔锐矩核芯显卡来担当大任。今天我们主要是来对这款hp笔记本ENVY 15进行拆机，来了解下它的内部结构设计，其实新hp笔记本ENVY 15采用了依然是老版本的模具，但是采用锐矩核芯显卡之后的内部设计如何，还是值得期待的，接下来就让我们通过拆机来了解下这款新品hp笔记本ENVY 15的内部结构吧。

hp笔记本ENVY15拆机教程　图一

　　在拆机之前首先需要将电池卸下，惠普ENVY 15采用传统的条状外置锂离子电池，位于机身后侧，通过拉开卡扣即可取下，从电池信息上了解到该机的单体作战续航能力并不会太强。能够在这一步骤上取下的还有光驱，光驱的保留可以理解为正版游戏光碟安装需求。

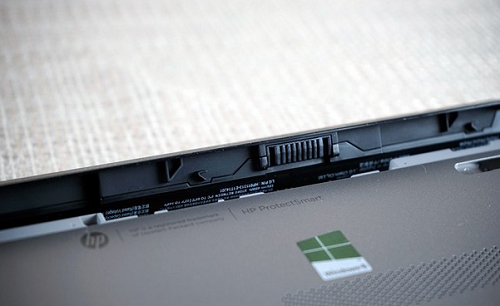

　　拆除电池：

hp笔记本ENVY15拆机教程　图二

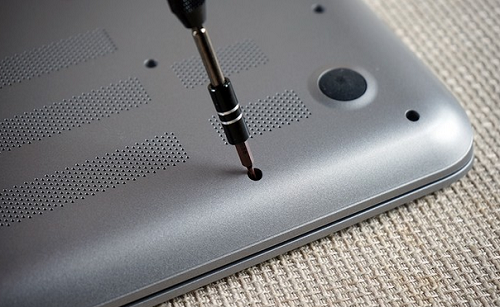

　　取下机身底壳上的固定螺丝：

hp笔记本ENVY15拆机教程　图三

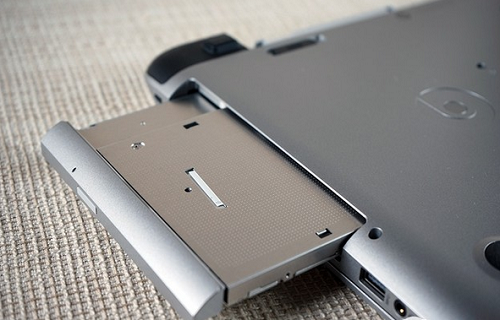

　　光驱在这一步骤上也可取下：

hp笔记本ENVY15拆机教程　图四

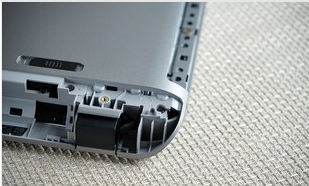

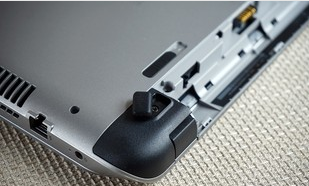

　　注意垫脚下面还有隐藏着两颗螺丝：

hp笔记本ENVY15拆机教程　图五

hp笔记本ENVY15拆机教程　图六

　　惠普ENVY 15并没有采用内置电池的设计，首先取下电池是必要的，电池槽与垫脚下面有固定螺丝，卸除之后才能进行下一步。

　　取下键盘时需要多注意：

　　惠普ENVY 15的整个键盘面采用一块完整的铝合金板制成，键盘也属于内嵌式，并不需要单独拆卸。拆除这一部分时需要借助拆机撬棒来完成，细小的缝隙以及面板与机身连接的卡扣是需要主要的地方，用力不当容易造成断裂、变形等问题。

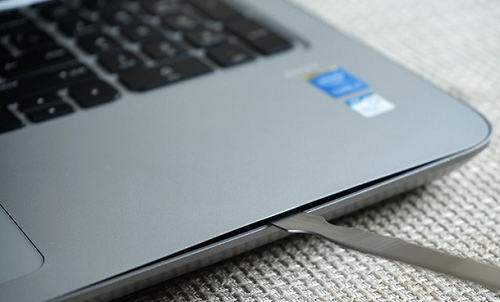

　　借助拆机撬棒来完成拆解：

hp笔记本ENVY15拆机教程　图七

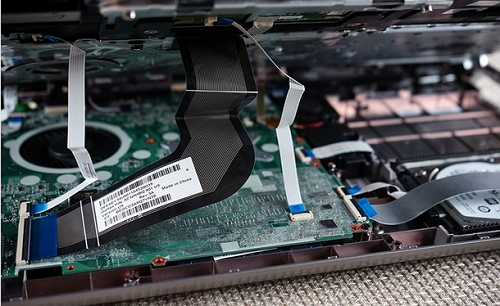

　　打开键盘面板时需要注意里面的各种排线连接：

hp笔记本ENVY15拆机教程　图八

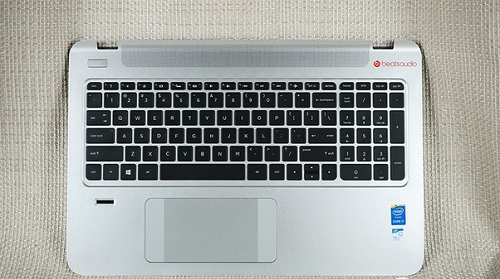

　　键盘属于内嵌式不可单出拆除：

hp笔记本ENVY15拆机教程　图九

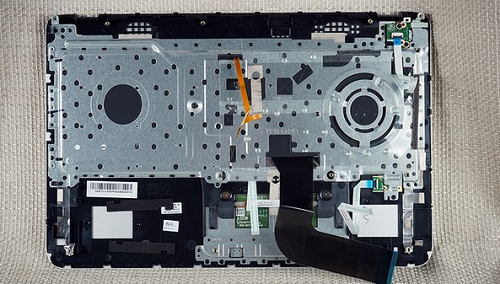

　　键盘整块铝板切割而成：

hp笔记本ENVY15拆机教程　图十

　　键盘面板采用一整块铝板切割及冲压而成，这样来看，惠普ENVY 15就外观来说显得更加有完整性，键盘内嵌且轮廓下陷也看起来更加有质感。取下这块面板是需要注意键盘触摸板与主板之间的连接，如果没有事先断开连接，后果就悲剧了。

　　看ENVY 15整体内部结构：

　　取下键盘面板之后就能看到惠普ENVY 15内部的大概结构，整块主板大也规整，类正方形的形状安置在机身左侧，而后侧空出的地方是原先光驱预留的位置。机械硬盘被设计在右掌托对应的位置，而左侧掌托则没有发热量较大的设备。
　　
　　惠普ENVY 15整体内部结构：

hp笔记本ENVY15拆机教程　图十一

　　机械硬盘设计在右掌托对应位置：

hp笔记本ENVY15拆机教程　图十二

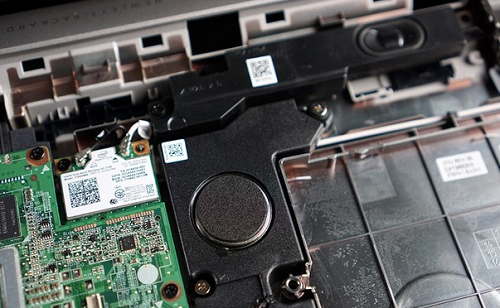

　　扬声器位置：

hp笔记本ENVY15拆机教程　图十三

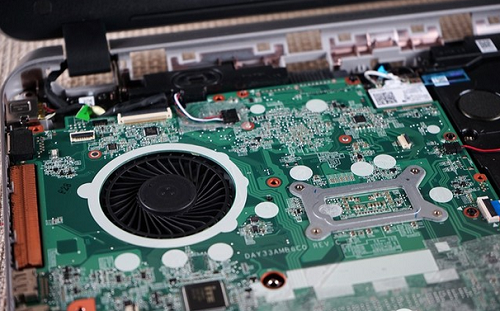

　　可以看到风扇支持键盘位置进风：

hp笔记本ENVY15拆机教程　图十四

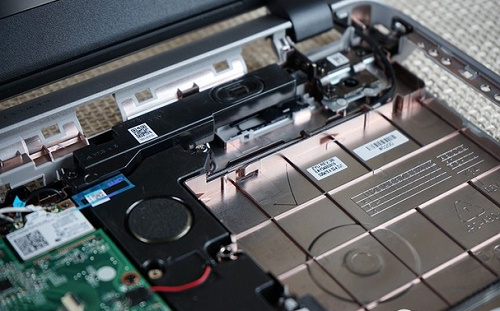

　　低音单元设计在光驱与主板之间：

hp笔记本ENVY15拆机教程　图十五

　　从整体的内部结构来看，惠普ENVY 15并没有采用紧凑的设计方式，实际上也没有必要做紧密排布，这样一款面向主流游戏体验的产品，较为充足的内部空间能够带来更好的散热能力，另外机械硬盘的位置以及左掌托对应位置无大发热量硬件设备。

　　主要硬件介绍：

　　接下来就是主要的硬件拆除工作，硬盘、模块接口、无线网卡等硬件都是可以卸除的，之后便能取下该机最为核心的部分。主板的设计方方正正，而零部件则是通过一些软性PCB来连接，在硬盘上我们就能看到一条较长的跨度。

　　硬盘并无固定螺丝，则是通过缓冲圈与机身内部的卡扣来固定的：

hp笔记本ENVY15拆机教程　图十六

　　耳机与一个USB接口设计在单独的模块里：

hp笔记本ENVY15拆机教程　图十七

　　无线网卡模块：

hp笔记本ENVY15拆机教程　图十八

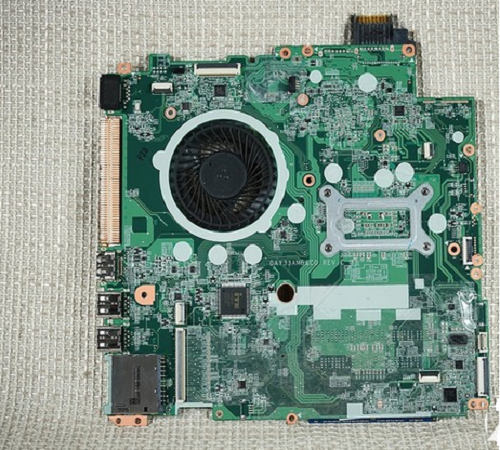

　拆卸下来的主板正面：

hp笔记本ENVY15拆机教程　图十九

　　拆卸下来的主板背面：

hp笔记本ENVY15拆机教程　图二十

　　取下主板之后，我们可以在上面找到一些拆机过程中没有看到的接口与设计。内存被板载设计且预留了两个卡槽，支持用户自行升级，不过内存卡槽位置需要完全取下主板时才能看见，不太方面用户升级的设计略显尴尬。

　　总的来说，惠普ENVY 15 是比较好拆的一款产品，固定螺丝稍微多一些，主要的拆机难点是键盘面板的卸除工作，稍有不当容易悲剧。拆机之后我们可以看到ENVY 15的内部设计，也找到了一些扩展及升级的接口或卡槽，对于普通用户来说，自行升级ENVY 15的内存与硬盘确实较为麻烦，需要拆卸下主板才能看到内存槽。
