联想YOGA5 Pro做工复杂吗？拆机告诉你！
联想YOGA 5 Pro配备了英特尔Kabylake酷睿i5-7200U处理器，8GB内存和256GB固态硬盘。联想YOGA 5 Pro硬件实力如何呢？我们通过下方的拆机告诉你答案吧！

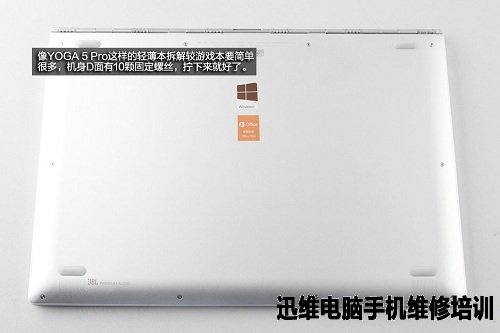

像联想YOGA5 Pro这样的轻薄本拆解较游戏本要简单很多，机身D面有10颗固定螺丝，拧下来就好了。
图1 联想YOGA5 Pro拆机

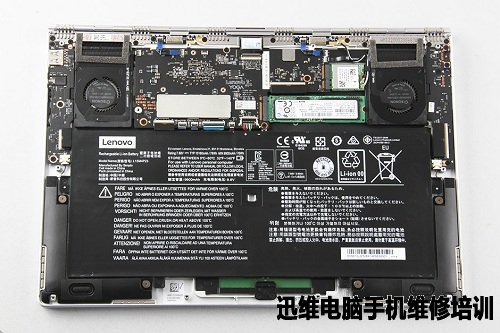

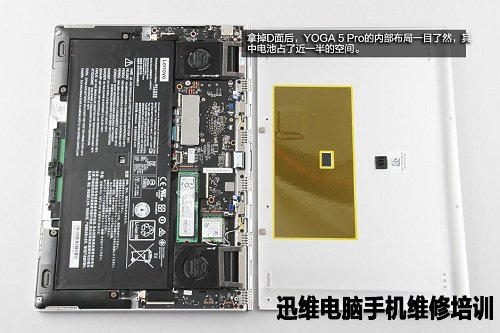

拿掉D面后，YOGA5 Pro的内部布局一目了然，其中电池占了近一半的空间。
图2 联想YOGA5 Pro拆机

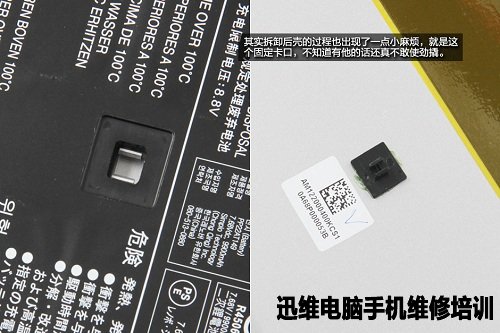

拆下后壳的过程中出现了一点麻烦，就是这个固定卡扣，不知道有它的话还真不敢使劲撬。
图3 联想YOGA5 Pro拆机
图4 联想YOGA5 Pro拆机

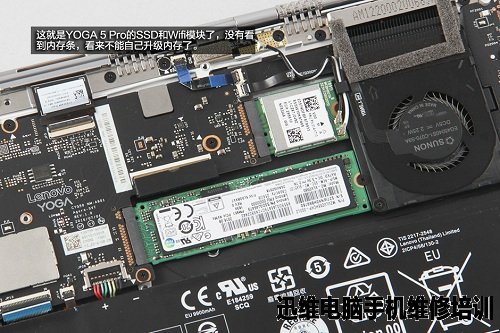

这就是YOGA5 Pro的SSD和WIFI模块了，没有看到内存条，看来不能自己升级内存了。
图5 联想YOGA5 Pro拆机

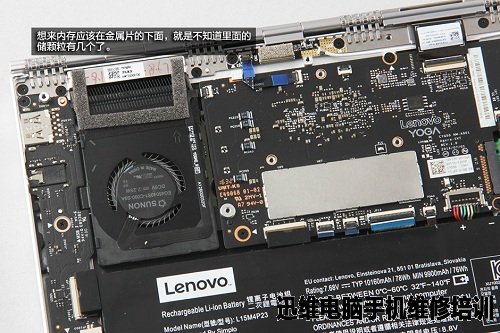

想来内存应该在金属片的下面，就是不知道里面的存储颗粒有几个了。
图6 联想YOGA5 Pro拆机

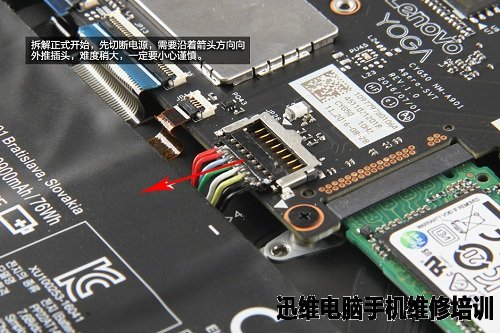

先切断电源，需要沿着箭头方向向外推插头，难度稍大，一定要小心谨慎。
图7 联想YOGA5 Pro拆机

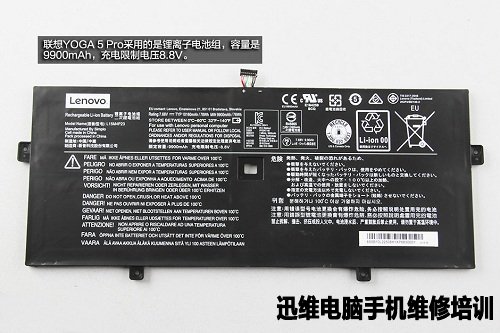

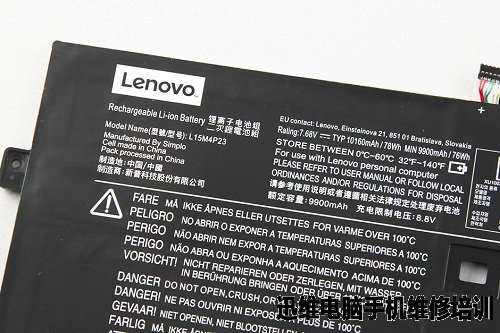

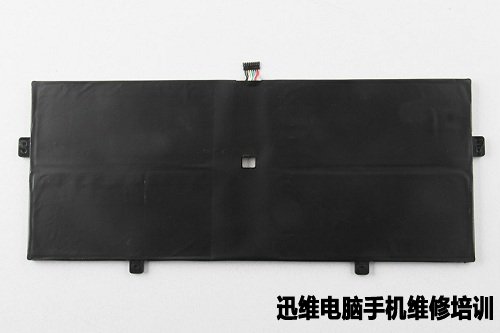

YOGA5 Pro采用的是锂离子电池组，容量是9900mAh，充电限制电压8.8V。
图8 联想YOGA5 Pro拆机
图9 联想YOGA5 Pro拆机
图10 联想YOGA5 Pro拆机

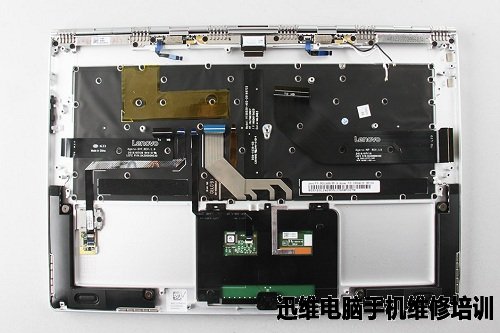

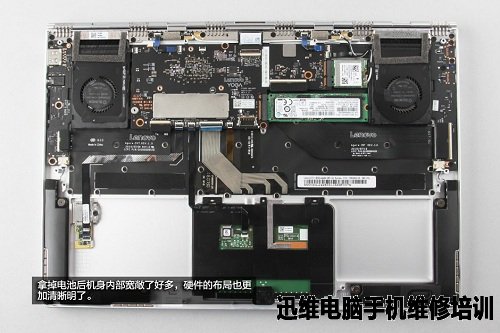

拿掉电池后机身内部宽敞了好多，硬件的布局也更加清晰明了。
图11 联想YOGA5 Pro拆机
图12 联想YOGA5 Pro拆机
Atheros NF A344A无线网卡模块。
图13 联想YOGA5 Pro拆机

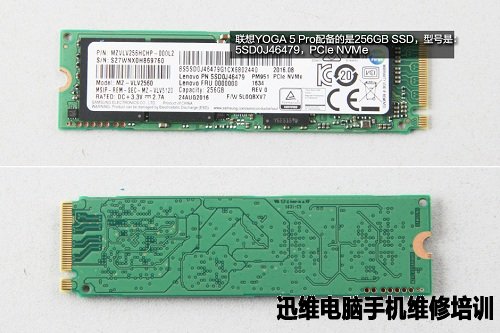

联想YOGA5 Pro配备的是256GB SSD，型号是5SDOJ46479，PCle NVME。
图14 联想YOGA5 Pro拆机

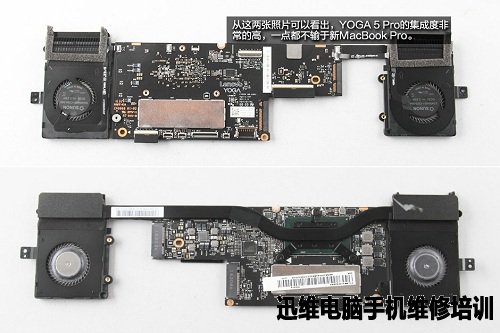

从这两张照片可以看出，YOGA 5 Pro的集成度非常的高。
图15 联想YOGA5 Pro拆机

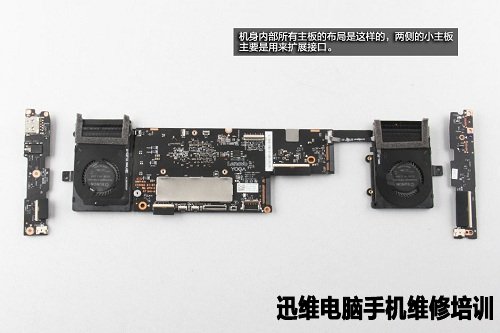

机身内部所有主板的布局是这样的，两侧的小主板主要是用来扩展接口。
图16 联想YOGA5 Pro拆机

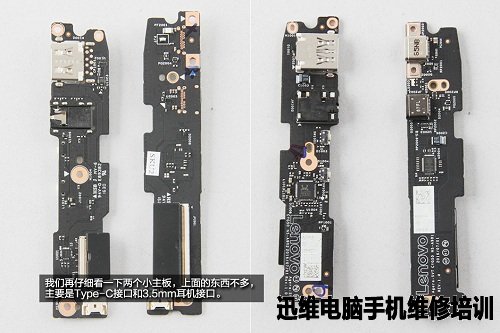

我们再仔细看一下两个小主板，上面的东西不多，主要是TYpe-C接口和3.5mm耳机接口。
图17 联想YOGA5 Pro拆机

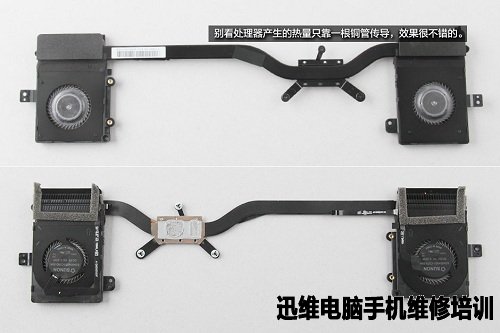

处理器产生的热量只靠一根铜管传导。
图18 联想YOGA5 Pro拆机

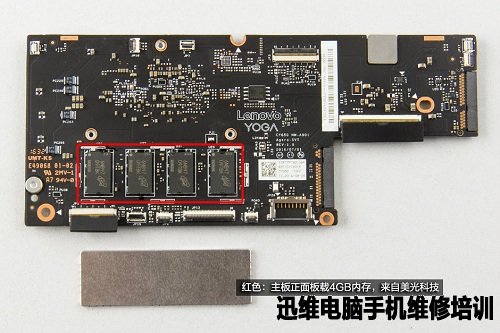

红色：主板正面板载4GB内存，来自美光科技
图19 联想YOGA5 Pro拆机

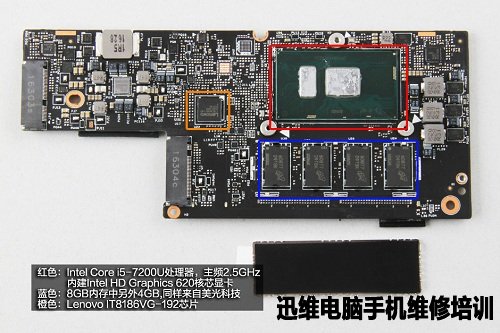

红色：InteI Core i5-7200U处理器，主频2.5GHZ内建InteI HD Graphics620核芯显卡
蓝色：8GB内存中另外4GB同样来自美光科技
橙色：Lenovo IT8186VG-192芯片
图20 联想YOGA5 Pro拆机
图21 联想YOGA5 Pro拆机

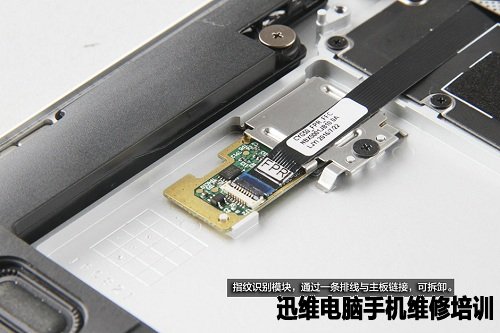

指纹识别模块，通过一条排线与主板连接，可拆卸。
图22 联想YOGA5 Pro拆机

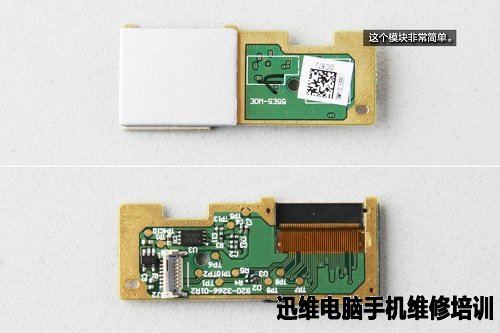

这个模块非常简单。
图23 联想YOGA5 Pro拆机

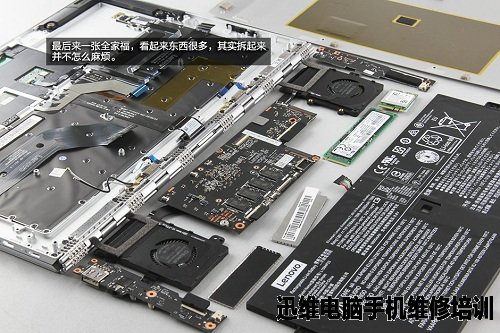

集合图：
图24 联想YOGA5 Pro拆机
联想YOGA5 Pro拆机到此结束！
