轻薄本华硕灵耀3内部结构如何？华硕灵耀3拆机图解！
华硕灵耀3是华硕推出的又一款超薄本，机身厚度仅有11.9mm，在笔记本追求极致轻薄的道路上，很多在轻、薄两方面非常出色的产品，却是以牺牲实用性、易用性换来的，比如续航、性能、键盘手感等。那么如此轻薄的华硕灵耀3内部结构会是怎样的呢？下面我们通过拆机，揭开它神秘的面纱吧！
图1 华硕灵耀3拆机图解

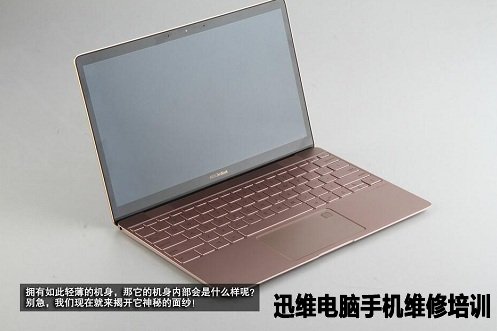

灵耀3隶属于ZENBOOK系列，顶盖采用了同心圆设计，搭载了一块12.5英寸的全高清IPS屏幕，能够实现178°的广视角。配备了英特尔第七代酷睿i5-7200U处理器，8GB DDR4内存，512GB SSD固态硬盘，采用英特尔核心显卡HD 620。
图2 华硕灵耀3拆机图解

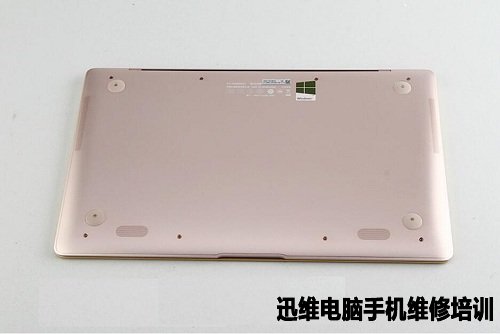

拆机从背面开始，拆下后盖上的8颗六角固定螺丝，就可以轻松将后盖取下。
图3 华硕灵耀3拆机图解
打开后盖，可以清楚的看到华硕灵耀3的内部结构。
图4 华硕灵耀3拆机图解
华硕灵耀3后盖特写。
图5 华硕灵耀3拆机图解
电池占了机身内部的大部分空间，进一步拆解要先取下电池。
图6 华硕灵耀3拆机图解
断开电池排线。
图7 华硕灵耀3拆机图解
拧下电池上所有的固定螺丝，就可以将其取下。
图8 华硕灵耀3拆机图解
图9 华硕灵耀3拆机图解
华硕灵耀3电池容量为40Wh。
图10 华硕灵耀3拆机图解
电池取下后机身内部结构特写。
图11 华硕灵耀3拆机图解
接下来拆卸固态硬盘。图中电池旁边被武装的严严实实的就是固态硬盘。
图12 华硕灵耀3拆机图解
表面贴满了散热硅胶垫。
图13 华硕灵耀3拆机图解
来自海力士的512GB固态硬盘。
图14 华硕灵耀3拆机图解
拆卸机身右上角的一个集成模块，上面有无线网卡与耳机插孔。
图15 华硕灵耀3拆机图解
图16 华硕灵耀3拆机图解
来自英特尔，型号为8260D2W，支持802.11ac Wi-Fi及蓝牙4.1的无线网卡。
图17 华硕灵耀3拆机图解
图18 华硕灵耀3拆机图解
继续拆解机身右上角的小主板。
图19 华硕灵耀3拆机图解
图20 华硕灵耀3拆机图解
图21 华硕灵耀3拆机图解

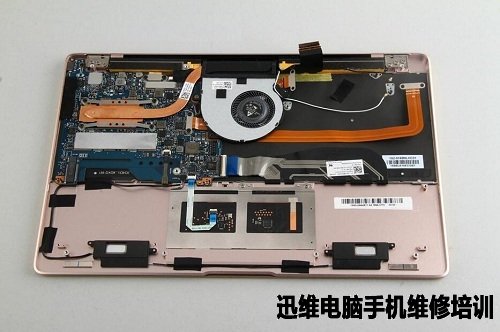

被拆卸了一半的华硕灵耀3特写。
图22 华硕灵耀3拆机图解
华硕灵耀3的散热风扇特写。
图23 华硕灵耀3拆机图解
图24 华硕灵耀3拆机图解

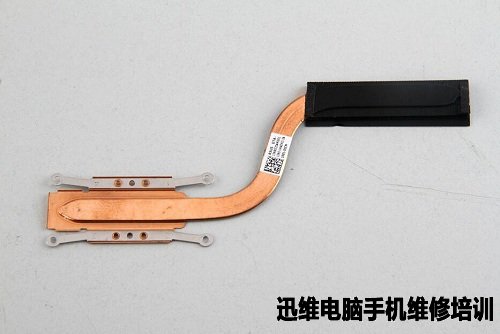

导热管。
图25 华硕灵耀3拆机图解
图26 华硕灵耀3拆机图解

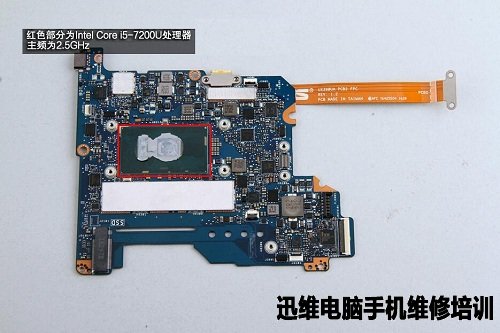

华硕灵耀3主板特写。
红色：Intel Core i5-7200U处理器，主频为2.5GHz。
图27 华硕灵耀3拆机图解
绿色：8GB DDR4 2133MHz板载内存。
图28 华硕灵耀3拆机图解
主板背面特写。
图29 华硕灵耀3拆机图解
拆下以上部件后华硕灵耀3的机身特写。
图30 华硕灵耀3拆机图解

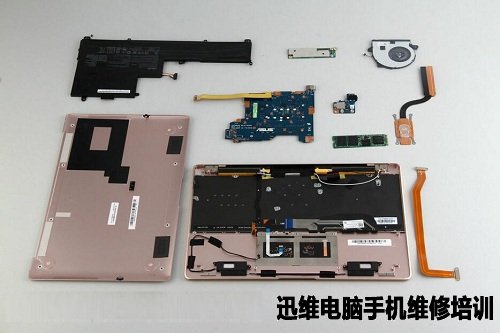

集合图：
图31 华硕灵耀3拆机图解
华硕灵耀3拆机到此结束！
