雷蛇灵刃内部结构如何？雷蛇Razer Blade Stealth灵刃拆机图解

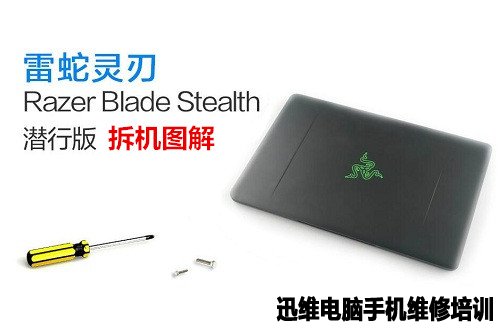

雷蛇作为一家靠游戏外设起家的厂商，跨界做笔记本也不是头一回了，Razer Blade Stealth灵刃是雷蛇推出的一款潜行版超极本，今天拆解的这款机器是i5 6200U+4G RAM入门版！下面我们拆开看看，它较之前辈有何不同？
雷蛇灵刃潜行版拆机 图1
雷蛇灵刃潜行版拆机方法/步骤：
拆机从背面开始，首先拧下后盖上的8颗6角固定螺丝，螺丝全部拧开后，向箭头的方向拖动后盖，使其卡扣脱离就可将其取下。
雷蛇灵刃潜行版拆机 图2
取下后盖后，就可以看到里面的内部结构了，电池位于下方，散热模块集中在左上角。
雷蛇灵刃潜行版拆机 图3

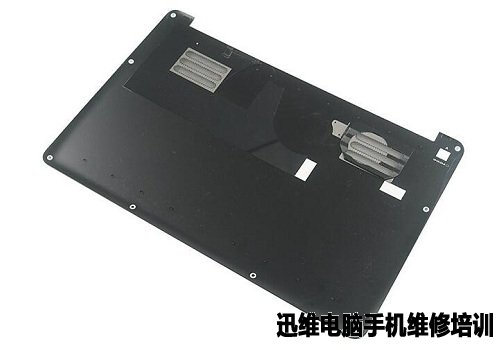

雷蛇灵刃潜行版的后盖内侧附有部分石墨贴片，两个散热窗设置在左右上角与风扇位吻合。
雷蛇灵刃潜行版拆机 图4

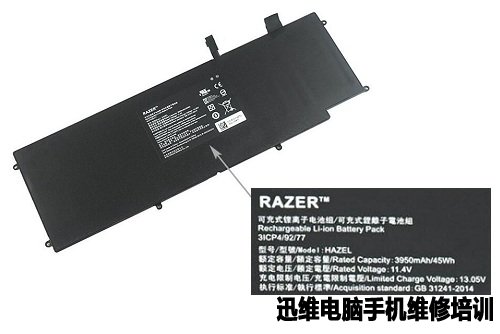

接下来拆卸电池，雷蛇灵刃潜行版电池容量为3950mAh，电量为45Wh。
雷蛇灵刃潜行版拆机 图5

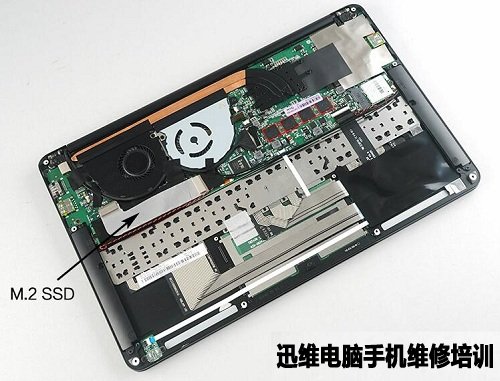

取下电池后，接着拆卸雷蛇灵刃潜行版自带的M.2 SSD，在图中箭头所指的位置，排线的后面。
雷蛇灵刃潜行版拆机 图6

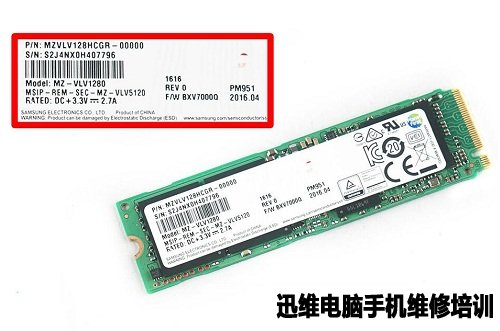

来自三星PM951 128G的M.2 SSD固态硬盘。
雷蛇灵刃潜行版拆机 图7

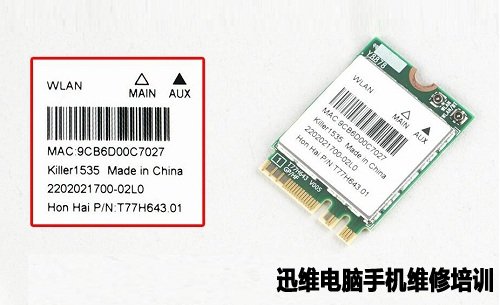

采用了杀手1535网卡，支持IEEE802.11a/b/g/n/ac，最高传输速率高达867Mbps，同时支持蓝牙4.1。
雷蛇灵刃潜行版拆机 图8

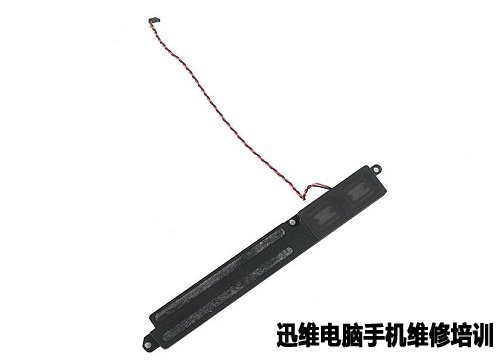

自带扬声器特写。扬声器有一对，分别黏在本本的两侧，通过两颗螺丝固定。
雷蛇灵刃潜行版拆机 图9

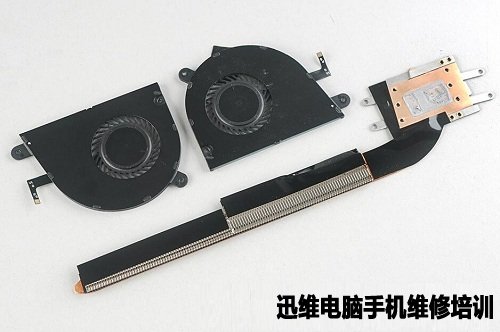

雷蛇灵刃潜行版的整个散热模块：两个涡轮风扇、双散热铜管，铜管上附有一排鳍片。
雷蛇灵刃潜行版拆机 图10

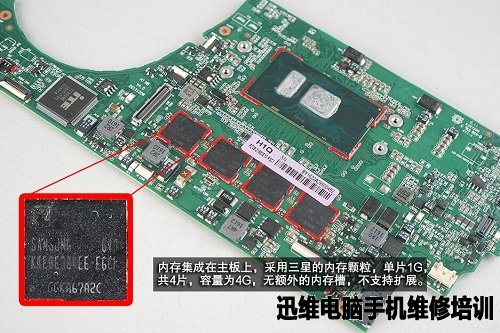

内存集成在主板上，采用三星的内存颗粒，单片1G，共4片，容量为4G，无额外的内存槽，不支持扩展。
雷蛇灵刃潜行版拆机 图11

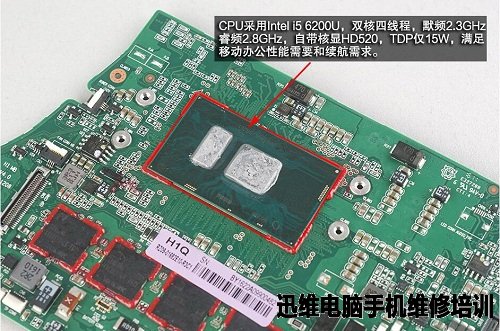

CPU采用Intel i5 6200U，双核四线程，默频2.3GHz 睿频2.8GHz，自带核显HD520，TDP仅15W。
雷蛇灵刃潜行版拆机 图12

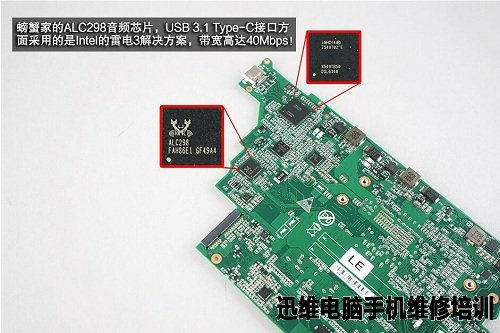

螃蟹家的ALC298音频芯片。
USB3.1Type-C接口，带宽可高达40Mbps。
雷蛇灵刃潜行版拆机 图13

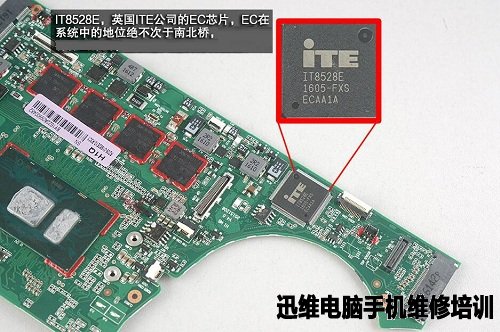

来自英国ITE公司的IT8528E EC芯片。
雷蛇灵刃潜行版拆机 图14

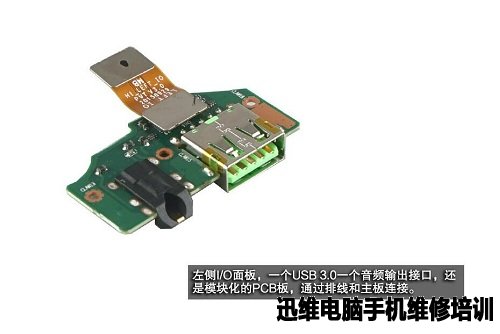

左侧I/O模块PCB板，一个USB 3.0一个音频输出接口，通过排线和主板连接。
雷蛇灵刃潜行版拆机 图15

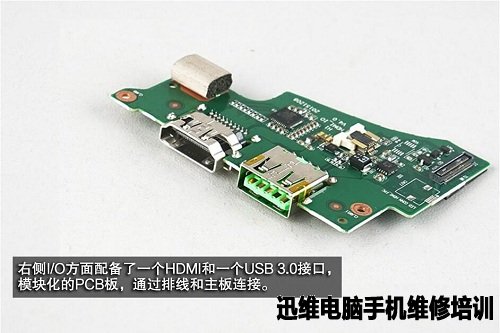

右侧I/O模块PCB板，配备了一个HDM1和一个USB3.0接口，通过排线和主板连接。
雷蛇灵刃潜行版拆机 图16

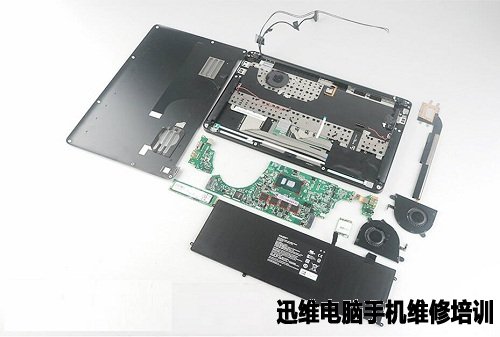

拆机到此结束！附雷蛇灵刃潜行版拆机全家福！
雷蛇灵刃潜行版拆机 图17
