神舟战神Z6-KP5GT拆解教程
2017.3月上市的神舟战神Z6-KP5GT游戏本，15.6英寸的屏幕，1920*1080的屏幕分辨率。采用了英特尔酷睿i5 7300HQ CPU，8GB内存容量加128GB的硬盘容量，这款游戏本的性能究竟如何呢，下面我们通过对战神Z6-KP5GT拆解来一探究竟吧！
战神Z6-KP5GT拆解

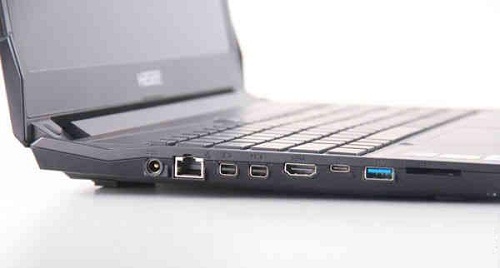

机身的左侧拥有电源接口、网线接口、2个DP接口、HDMI接口、Type-C接口、USB 3.0接口和SD卡读卡器。
机身左侧接口特写

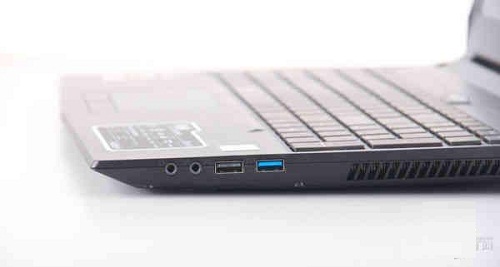

机身的右侧则是USB 3.0接口、USB 2.0接口、耳机接口和麦克风接口。机身右侧的大部分面积被一个出风口占领，在长时间使用的时候风会一直对着使用鼠标的右手吹，有些影响使用体验。
机身右侧接口特写
神舟战神Z6-KP5GT拆解方法/过程：
拆下背部所有的螺丝，就能够取下背板了，整个机身内部一览无余，拆除完螺丝后，要用塑料片小心的将底板四周慢慢撬起，注意不要用太大力气，要不然容易将卡扣弄坏。

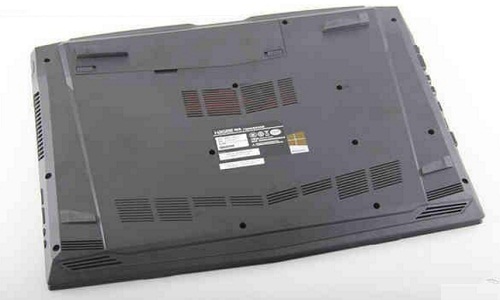

拆除背部固定螺丝

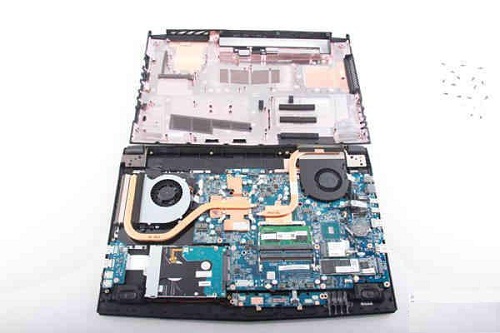

机器内部一览无余

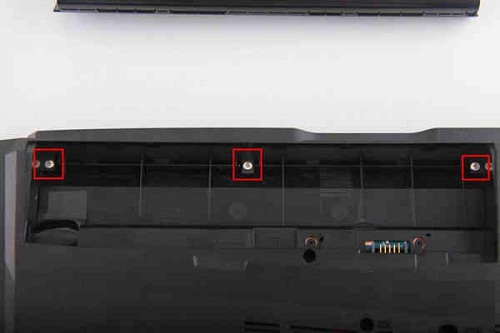

在拆卸D面的时候，要注意电池仓这里的三颗螺丝，需要取下后才能将D面取下。
注意电池仓里面三颗固定螺丝
先从机身右下角的SSD开始拆，把红框内的螺丝拿掉，就能轻松将SSD取下了，在后期更换的时候非常方便。
战神Z6-KP5GT拆解

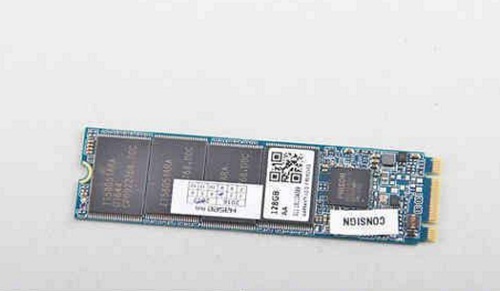

神舟战神使用了一块128GB的SSD，这块SSD的4K读取速度为27.35MB/s,4K写入速度为56.57MB/s，速度总体还说还算可以吧！
128GB SSD硬盘
在SSD下面给这么一块厚厚的硅脂说明其实神舟也是非常注意散热这个问题的，但为何整体效果依旧不佳呢？让我们接着往下拆拆看。

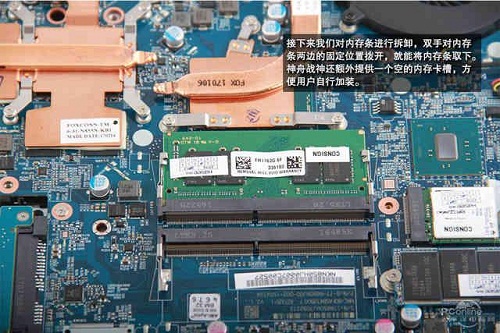

接下来我们对内存条进行拆解，内存条的拆卸应该是每台笔记本最容易拆解的地方，因为它并没有螺丝固定，而是通过两边的卡槽进行拆卸。
拆解内存条

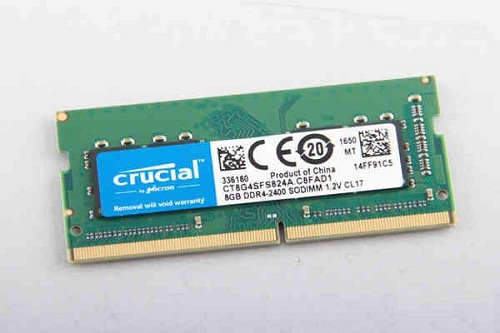

神舟战神使用了一块镁光旗下的英睿达内存条，规格为8GB DDR4 2400MHz。后期如果想加装内存尽量选择同品牌同规格的产品，这一点一定要注意。
内存条特写
内存条特写
SSD的拆解也同样是把上面的螺丝取下，就可以拿下来了。这台神舟战神采用了1TB HDD+128GB SSD的搭配，在保证系统运行速度的同时也能够增加储存空间。

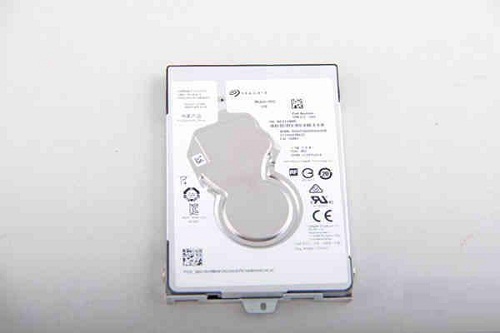

1TB HDD硬盘

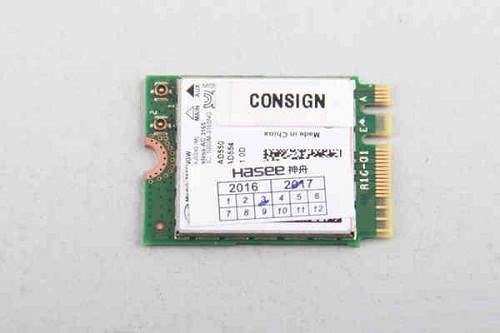

接下来我们将无线模块拆除，和SSD一样把左侧的螺丝取下就能轻松拿下无线模块但要记住黑白两根线的位置不要装错了。

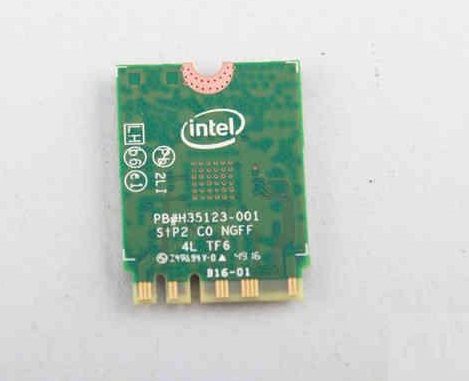

无线模块特写
无线模块特写

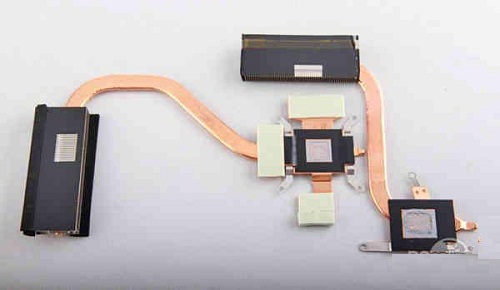

下面就可以对散热铜管进行拆解了，只需要将覆盖在芯片上铜管的螺丝取下，就能够直接将散热铜管拆下来。虽然采用了双风扇的设计，但一共只有2根铜管。
战神Z6-KP5GT拆解

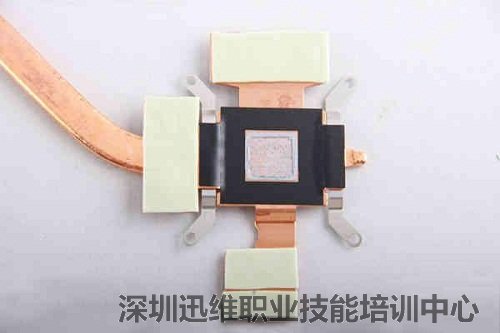

尽管散热铜管上的硅脂很厚也很多，但这都什么年代了，还给我单铜管散热是不是有些说不过去？而且铜管的面积也不算大，当然散热效果嗷嗷的差了！
单铜管设计

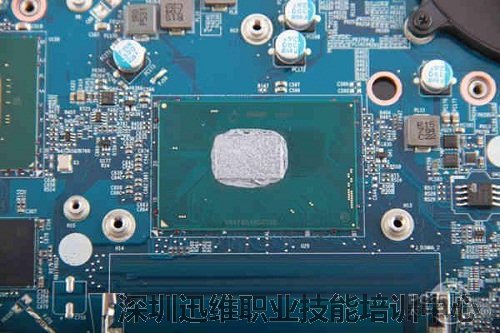

虽然在芯片上也涂了很厚的散热硅脂，但依然无法弥补单铜管散热量的不足。
战神Z6-KP5GT拆解

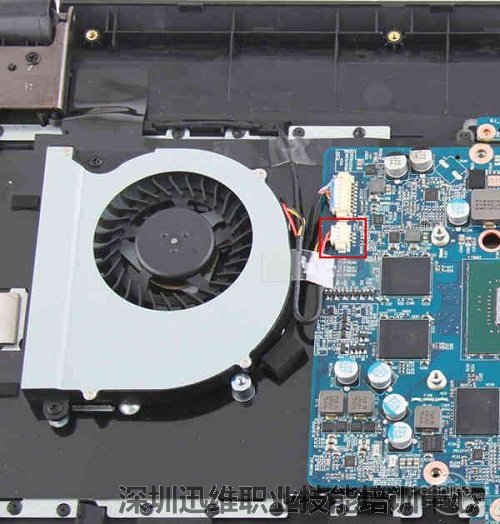

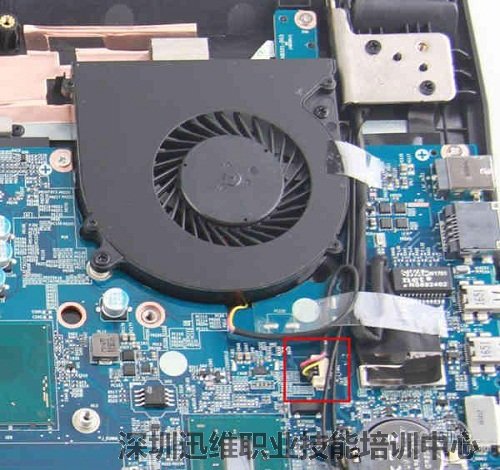

接下来我们就可以将风扇拆下来了，在拆的时候要注意先将排线取下再进行，免得忘记拔排线将风扇损坏。
战神Z6-KP5GT拆解
右侧风扇的排线附近十分混乱，为了固定排线还贴着很多透明胶条，这样的做法真的显得特别掉价。主板走线在设计的时候看起来也不是很走心。
战神Z6-KP5GT拆解
每个风扇上面有两颗螺丝进行固定，取下后就能将风扇拆除。在长期使用以后进行清灰时可以很轻松。

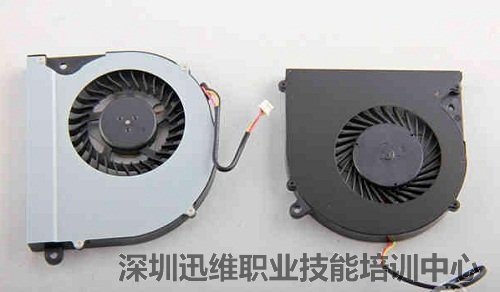

风扇特写

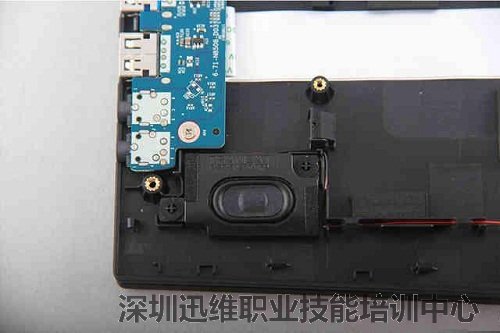

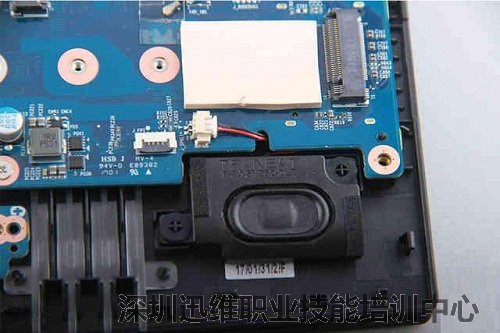

位于机身两侧的扬声器。
扬声器特写
扬声器特写

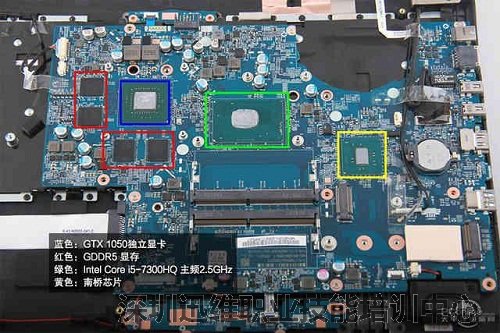

蓝色：CTX 1050独立显卡
红色：GDDR5 显存
绿色：lntel Core i5-7300HQ 主频2.5GHz
黄色：南桥芯片
战神Z6-KP5GT拆解

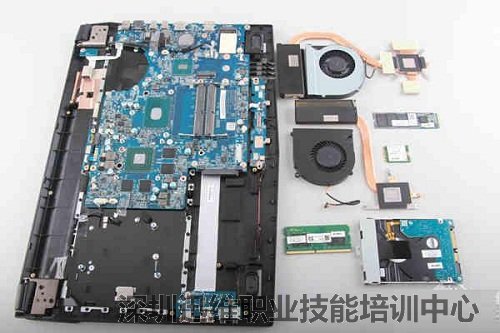

拆解到这里就是全部可以轻松拆除的地方了，并且所有可能后期要进行加装的地方也都十分好拆解。如果想要将主板取下，在主板另一面的排线会对拆机造成巨大的困难，因为排线太多而长度太短，所以极其容易对部件造成损坏，所以并不建议自行拆解。
战神Z6-KP5GT拆解
通过本文对神舟战神Z6-KP5GT拆解，小编觉得如果能把单铜管散热的设计改改，应该会好很多，毕竟这都什么年代了，还使用单铜管设计，扇热效果远远比不上双铜管的设计吧！
