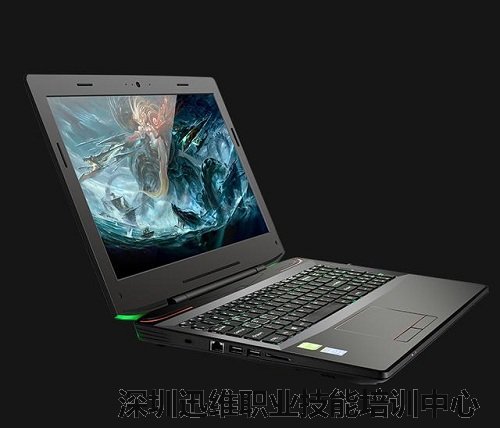

　　焰魔G2是爱尔轩品牌旗下的一款游戏本，采用了15.6英寸高清显示屏，配备了I7-7700HQ处理器，GTX1060 6G独显，8GB DDR4内存和128GB固态硬盘+1TB机械硬盘，内置60WH锂离子聚合物电池。接下来给大家带来了爱尔轩焰魔G2游戏本拆机教程，以供参考。

爱尔轩焰魔G2游戏本拆机

爱尔轩焰魔G2游戏本拆机方法/步骤：

　　拆机第一步卸下底壳。首先将整个底板的螺丝拧下来(一共有15颗螺丝)，把螺丝拧完即可轻松将其拆下。

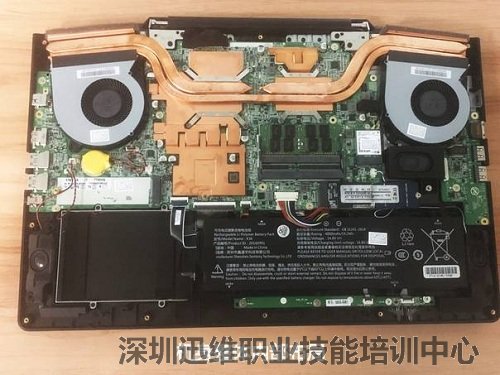

　　底盖成功分离。可以看到爱尔轩焰魔G2内部的整体结构。双风扇+四铜管的位置也比较合理，可以清楚的看到主板上内存条、固态硬盘、机械硬盘的位置，在掌托位置是一整块电池。

爱尔轩焰魔G2游戏本内部结构

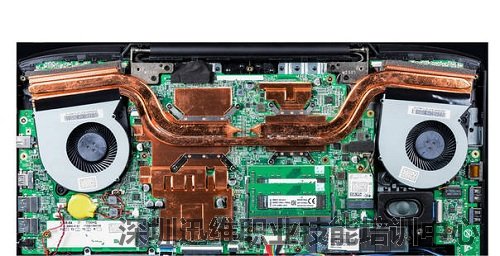

　　爱尔轩焰魔G2 2个硕大的智能风扇为散热提供较足的风力，其中一个为显卡散热，一个为处理器准备。铜管覆盖面积庞大。

散热组件

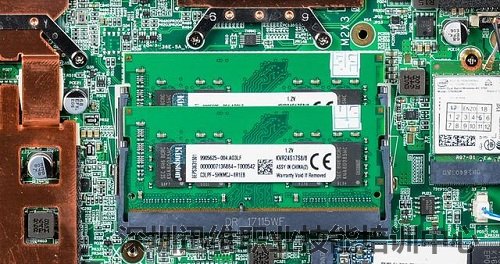

　　焰魔G2采用双通道运行内存插口。

双通道内存插口

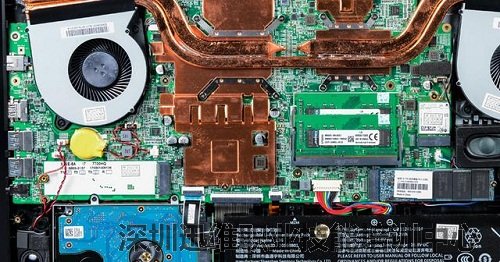

　　爱尔轩焰魔G2总共支持三块硬盘：1个HDD机械硬盘+2个SSD固态硬盘

1个HDD机械硬盘+2个SSD固态硬盘

　　电池和低音炮+喇叭部分

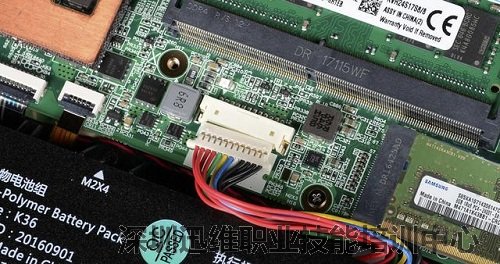

　　断开电池与主板之间的连线。这一步非常重要，通电情况下拆卸其他部件容易造成短路。

　　拧开所有固定电池的所有螺丝，即可将其取下，需要注意电源连接线，用力不当容易造成折断等情况。

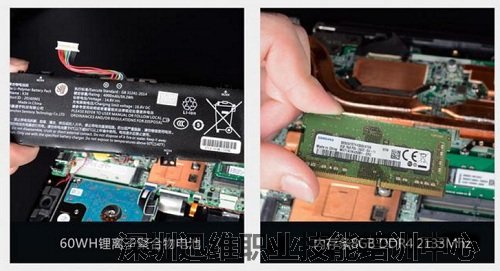

　　60WH锂离子聚合物电池+内存条8GB DDR4 2133MhZ

电池+内存条

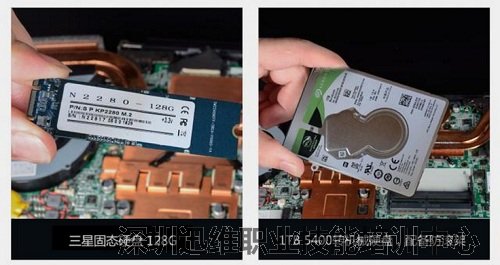

　　三星 128G固态硬盘+1TB 5400转机械硬盘

固态硬盘+机械硬盘

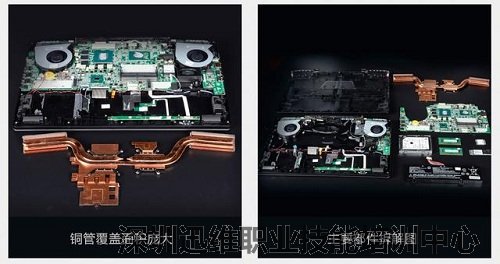

　　拆下的扇热组件+焰魔G2游戏本拆机全家福。

风扇组件+拆机全家福

　　至此，爱尔轩焰魔G2游戏本拆机结束！
