ThinkPad X1 Carbon 2017拆机图解
ThinkPad x1 carbon 2017硬件配置为i7-7500U处理器、16GB内存、512GB固态硬盘。下面通过对ThinkPad X1 Carbon 2017拆机来了解一下它的内部结构吧！
ThinkPad X1 Carbon 2017 图1

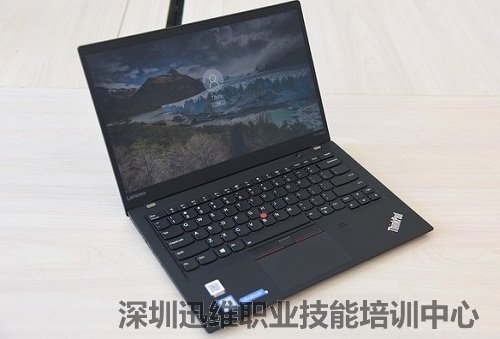

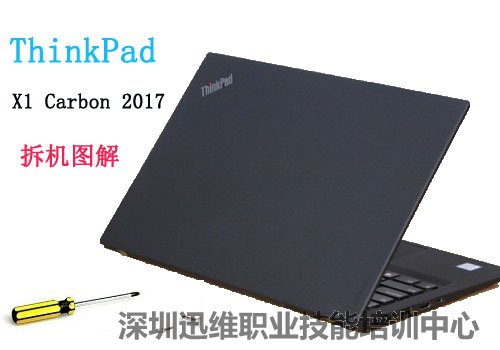

在对ThinkPad X1 Carbon 2017拆机前，先看看它的外观如何。
ThinkPad X1 Carbon 2017 图2
拆机正式开始，先拧下背面的螺丝。
先拧下背面的螺丝 图3

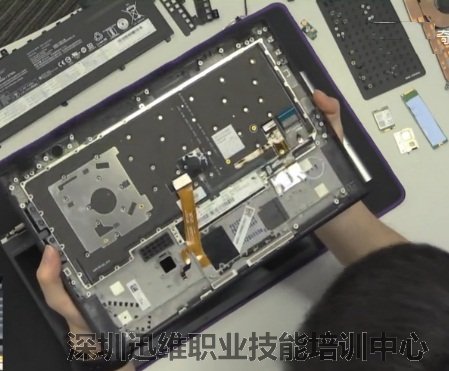

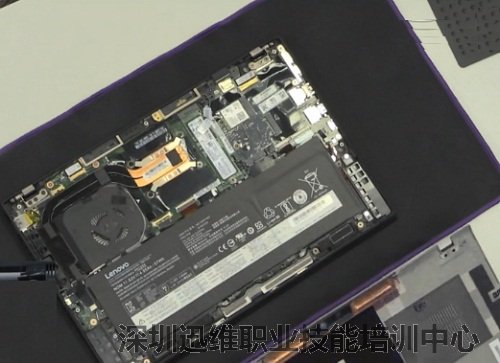

后盖已经打开了，可以清楚的看到内部构造。
笔记本内部结构 图4

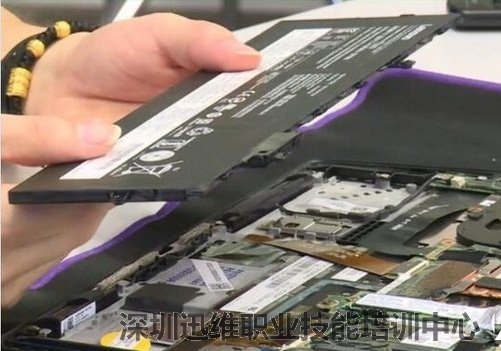

先断开电池电源，拆解电池，电池的容量为57Wh，电池的非常薄。
电池 图5

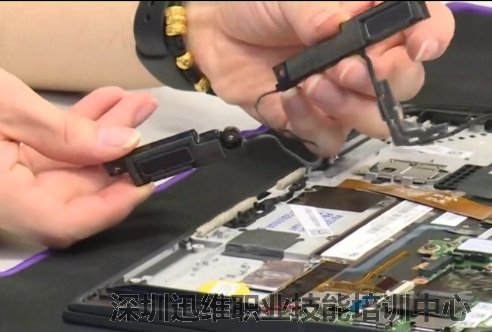

ThinkPad X1 Carbon 2017扬声器中规中矩的不算大，也不算小。
扬声器 图6

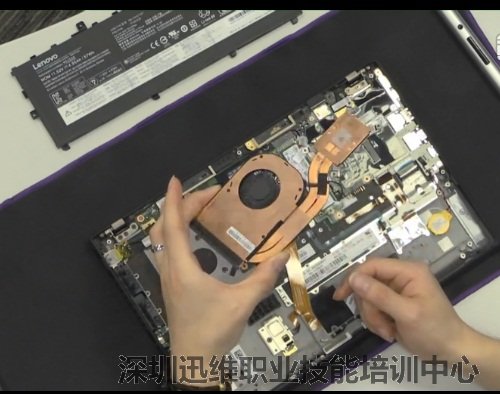

散热模组采用的是双铜管和单风扇的组合，同时也是右置散热。
散热模组 图7

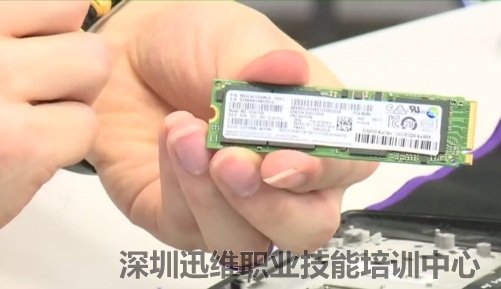

SSD固态硬盘，型号:PM901,支持pci-e速度，拆容量为1TB。
1TB SSD固态硬盘 图8

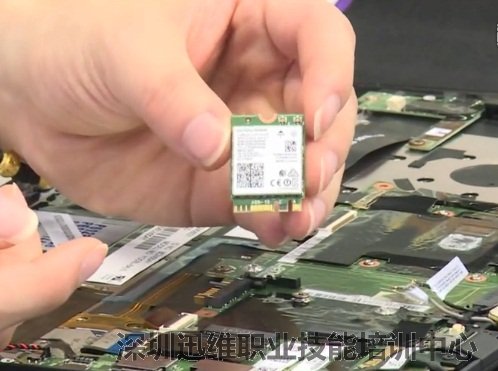

8265无线网卡。
8265无线网卡 图9
指纹识别模块特写。
指纹识别模块 图10

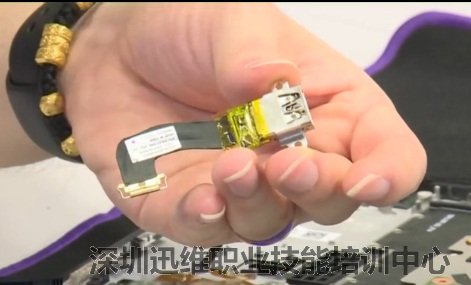

单独的3.0接口。
单独的3.0接口 图11

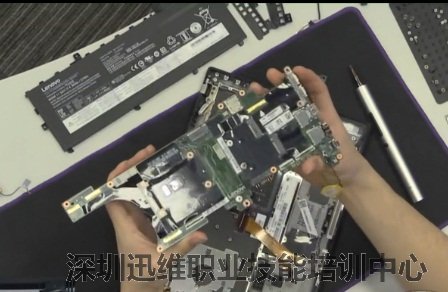

主板正面特写。
主板正面特写 图12

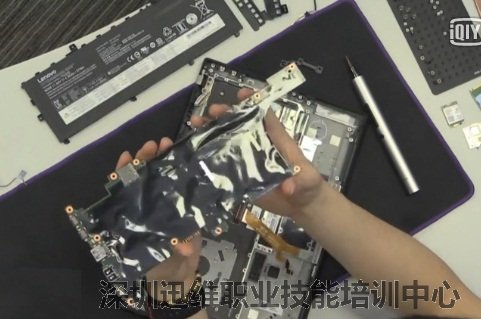

主板背板特写。
主板背板特写 图13

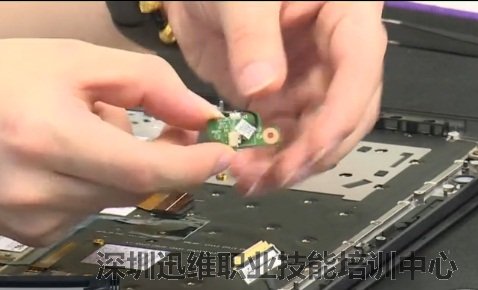

单独的电源按钮。
单独的电源按钮 图14
芯片特写。
芯片特写 图15

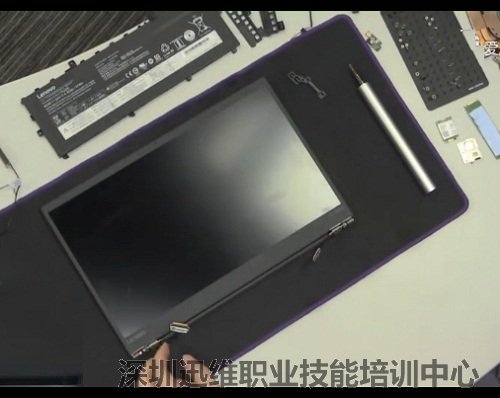

屏幕特写。
屏幕特写 图16
到此ThinkPad X1 Carbon 2017拆机完成。
