联想小新潮7000拆机教程
联想小新潮7000拥有14英寸的屏幕，最大屏幕旋转角度达到180度，128GB SSD+1TB HDD双硬盘。下面通过联想小新潮7000拆机教程，来看看它的内部结构吧！
联想小新潮7000拆机 图1
联想小新潮7000拆机方法/步骤：

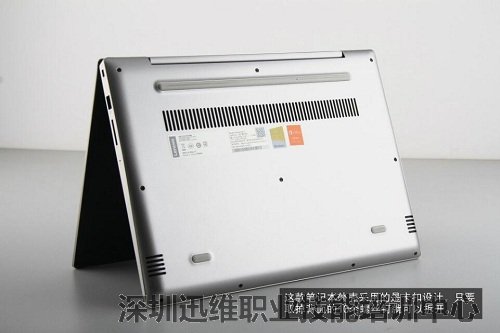

拆机从背面开始。潮7000采用了卡扣式设计，取掉10颗固定螺丝就可以将D面打开。
联想小新潮7000拆机 图2
联想小新 潮7000拆机 图3

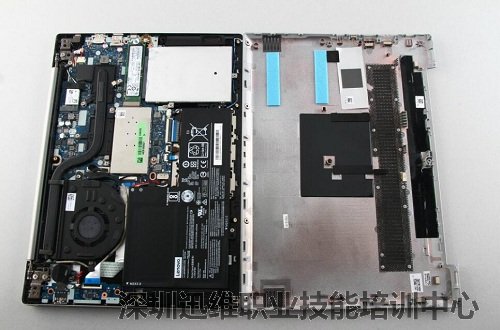

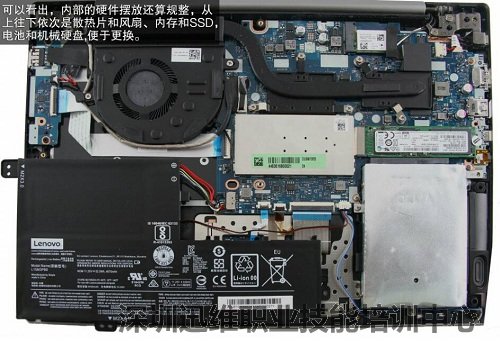

取下D壳后，就可以看到潮7000内部结构。从上往下依次是散热片和风扇、内存和SSD，电池和机械硬盘。
联想小新 潮7000拆机 图4

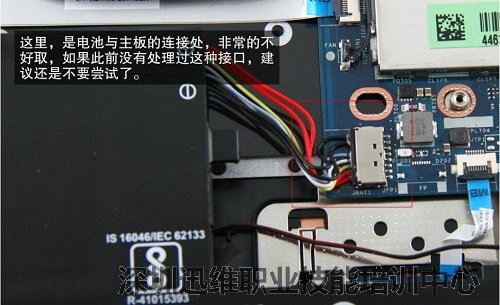

电池与主板的连接处，如果没处理过这种接口，建议不要尝试。
联想小新 潮7000拆机 图5
联想小新潮7000的4535mAh电池。
联想小新 潮7000拆机 图6

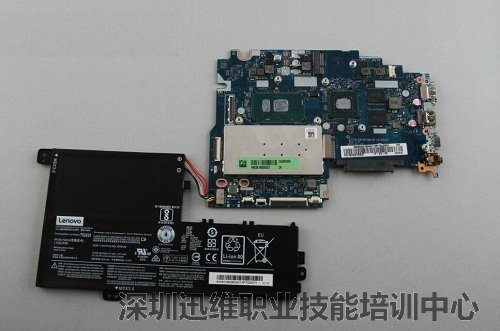

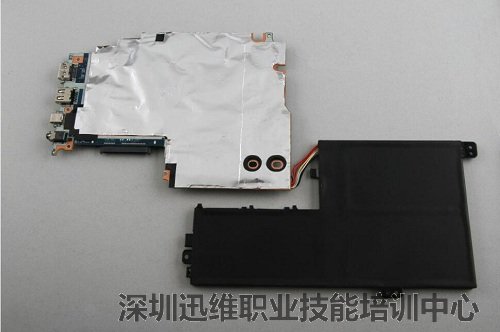

拆下的电池和主板。
联想小新潮7000 拆机 图7
联想小新潮7000 拆机 图8

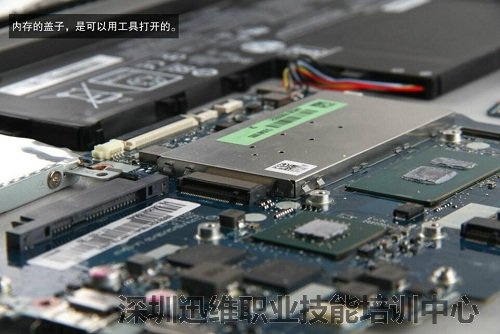

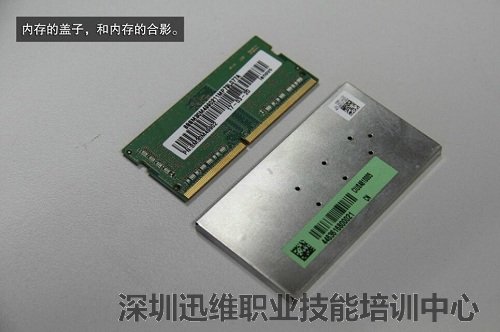

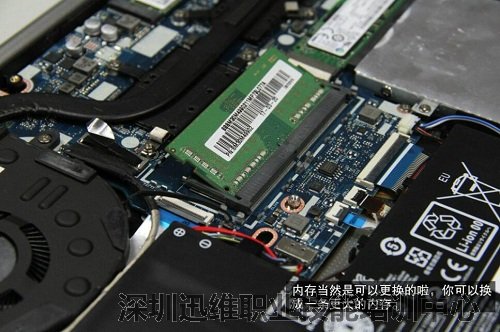

用工具打开内存的盖子，就可以看到一根4GB内存条。
联想小新潮7000 拆机 图9
联想小新潮7000 拆机 图10
联想小新潮7000 拆机 图11

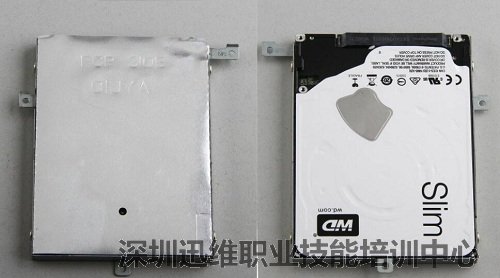

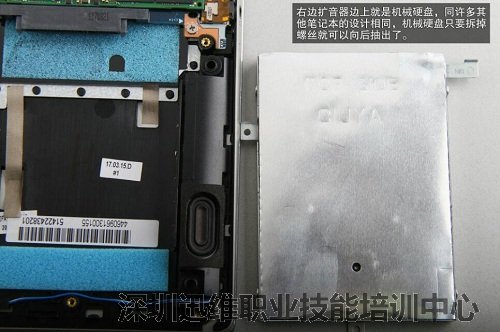

右边扩音器边上是机械硬盘，拧下固定螺丝向后抽，就可以将硬盘取下。
联想小新潮7000 拆机 图12
联想小新 潮7000拆机 图13

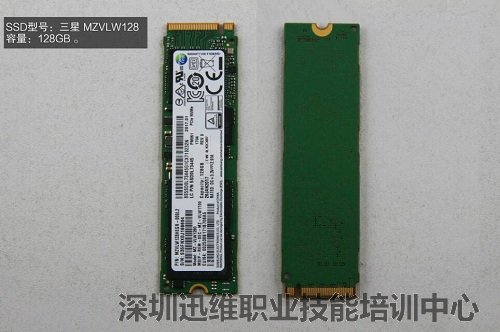

来自三星的MZVLW128 容量为128GB SSD固态硬盘。
联想小新 潮7000拆机 图14

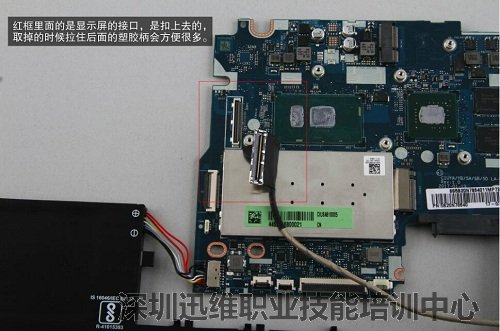

红框里面的是显示屏接口，是扣上去的，取掉的时候拉住后面的塑料胶柄就可以轻松将其取下。
联想小新 潮7000 拆机 图15

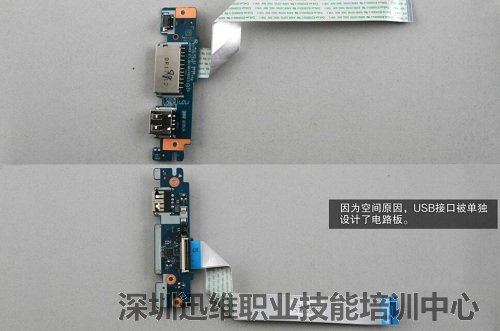

USB接口电路板特写。
联想小新 潮7000拆机 图16

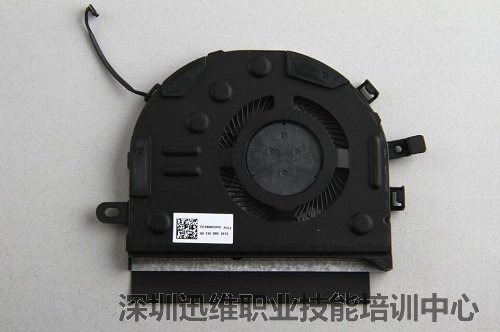

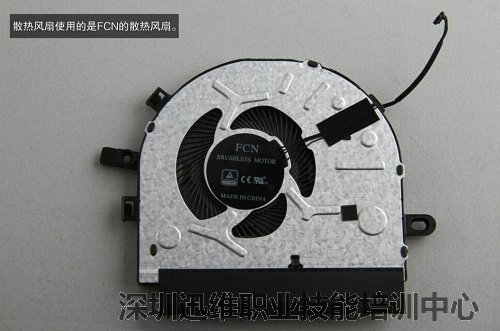

联想小新潮7000散热风扇特写。
联想小新潮7000拆机 图17
联想小新 潮7000拆机 图18

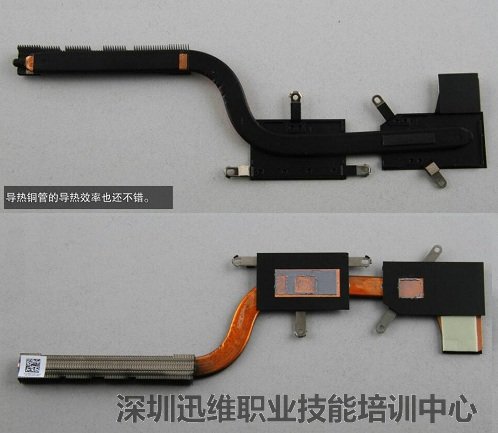

拆下的导热铜管及散热组件。
联想小新潮7000拆机 图19

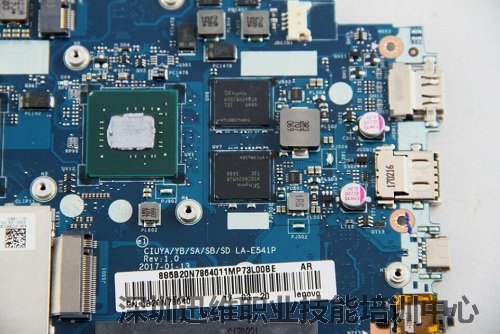

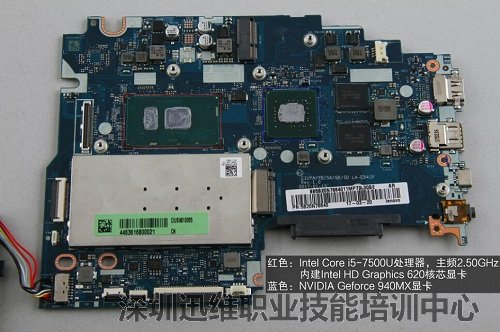

主板芯片组：
红色:Intel Core i5-7500U处理器，主频2.50GHz，内建Intel HD Graphics 620核心显卡
蓝色:NVIDIA Geforce 940MX显卡
联想小新潮7000拆机 图20

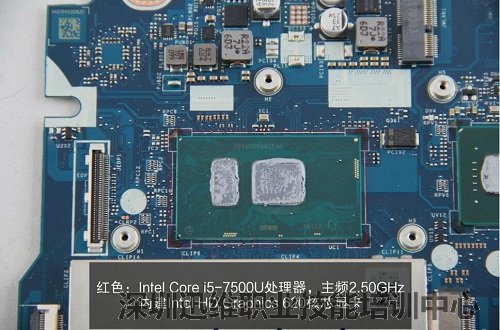

Intel Croe i5-7500U处理器特写。
联想小新潮7000拆机 图21
NVIDIA Geforce 940MX显卡特写。
联想小新潮7000拆机 图22

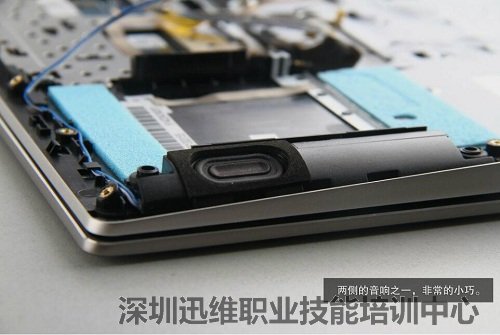

两侧的音响之一。
联想小新 潮7000拆机 图23

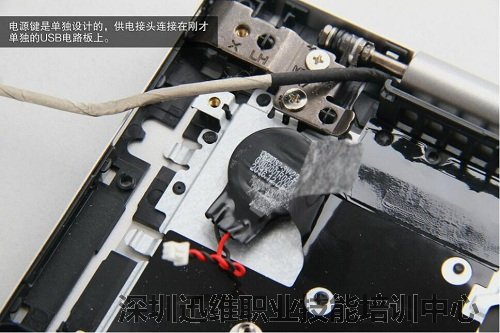

电源键是单独的，供电接头连接在单独的USB电路板上。
联想小新 潮7000拆机 图24
型号为QUALCOMM ATHEROS QCA9377无线网卡。
联想小新潮7000拆机 图25

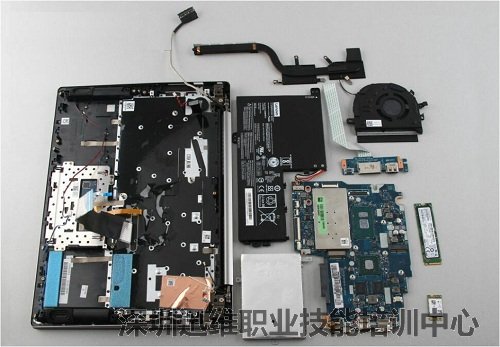

联想小新潮7000拆机到此结束！附拆机全家福一张。
潮7000拆机全家福
