联想拯救者R720拆机教程
联想拯救者R720配备了第七代Core i7-7700HQ处理器、8GB DDR4内存、GTX 1050Ti独立显卡，支持PCI-E接口和MVMe协议的256GB固态硬盘。联想拯救者R720如何拆机呢？它的内部结构如何呢？下面小编给大家带来了联想拯救者R720的拆机教程，以供参考。
联想拯救者R720拆机
联想拯救者R720拆机方法/步骤：

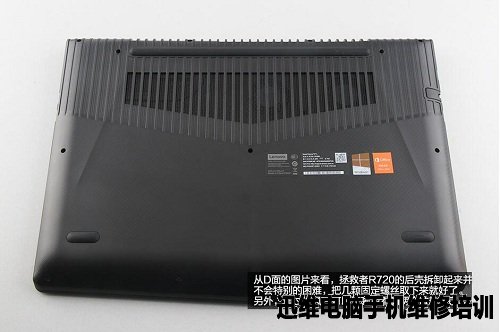

拆机从D面开始。首先拧下D面上的固定螺丝。
D面

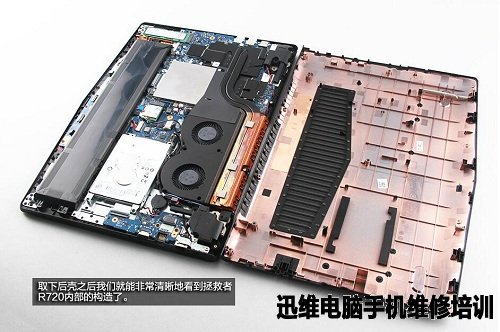

取下后壳后，就可以看到联想拯救者R720的内部构造了。
拆机-打开后壳
拯救者R720内部构造特写。
拆机-内部结构

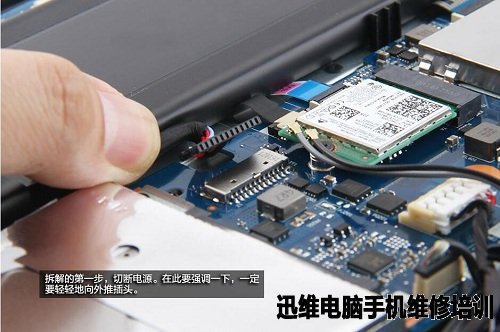

拆解第一步，切断电源。注意：一定要轻轻地向外推插头。
拆机之前要先断电

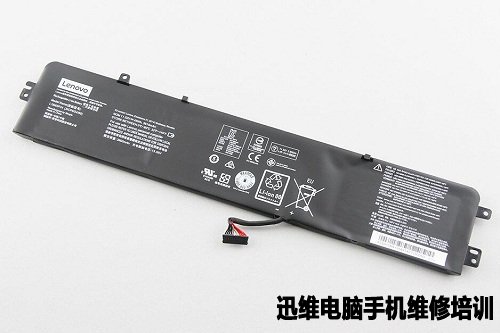

额定容量3805mAh的锂离子聚合物电池，充电电压13.05V。
拆机-电池

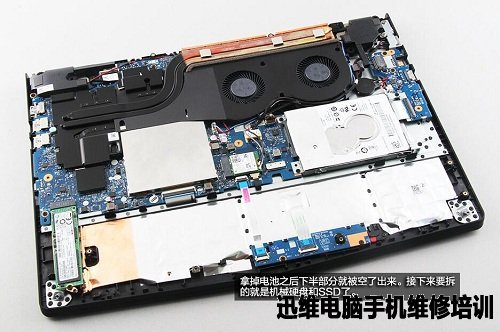

取下电池后，接下来拆机械硬盘和SSD。
联想拯救者R720拆机

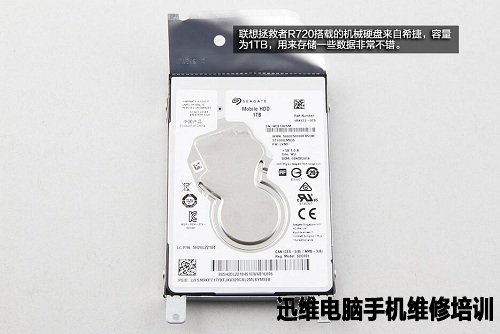

来自希捷，容量为1TB机械硬盘。
拆机-机械硬盘

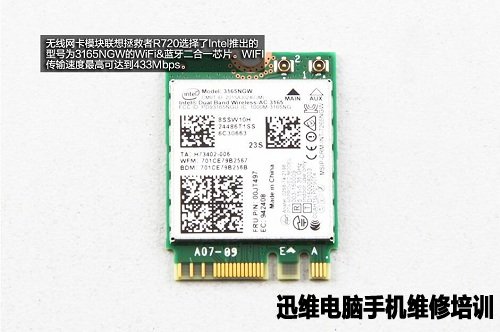

无线网卡模块，型号为3165NGW的WiFi&蓝牙二合一芯片。
拆机-无线网卡模块

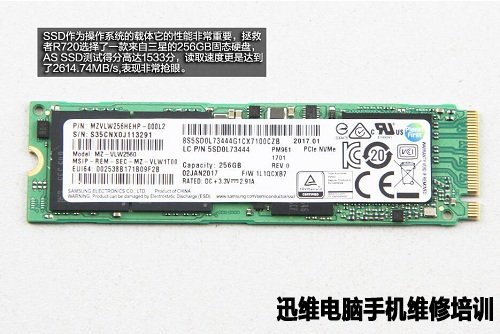

来自三星的256GB固态硬盘特写。
SSD固态硬盘

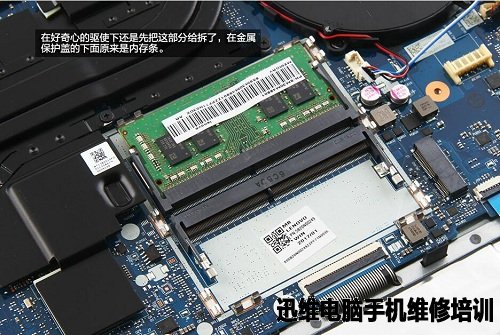

在内存的位置有金属保护盖，拆下保护盖，就可以看到内存条了。
联想拯救者R720拆机

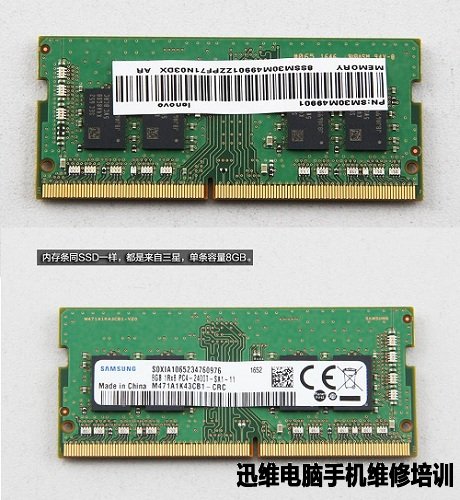

来自三星的单条容量8GB内存。
内存条

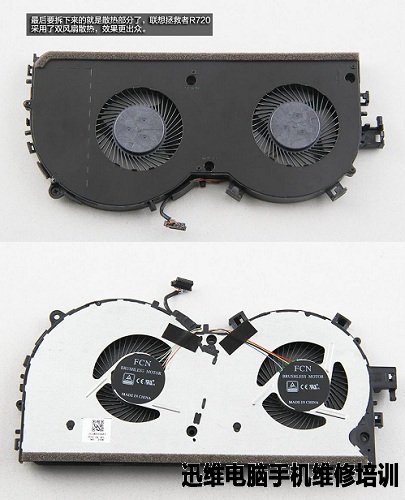

双散热风扇。
双散热风扇

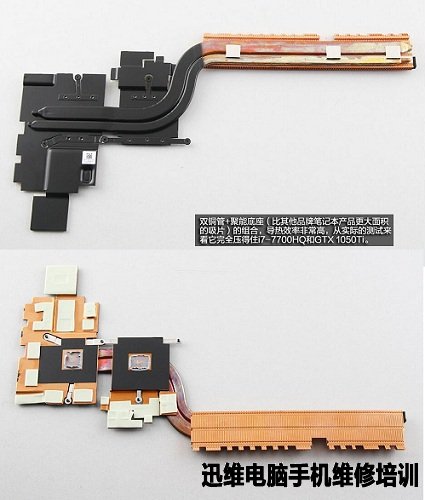

双铜管+聚能底座的组合。
散热模块
在拆卸主板之前，首先要去掉上面的排线。
联想拯救者R720拆机

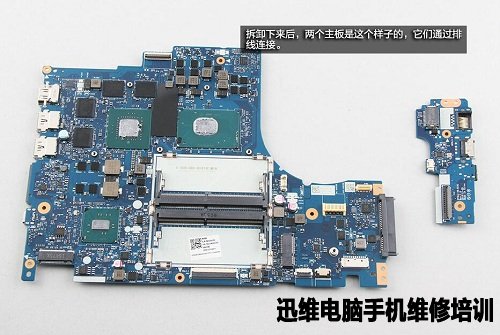

拆下的两块主板，他们通过排线连接。
拆机-大小主板
主板正面芯片组：
红色：Intel Cord i7-7700HQ处理器，主频2.80GHz
蓝色：英伟达GeForce GTX 1050Ti独立显卡
橙色：三星2GB GDDR5显存
翠绿：南桥芯片
紫色：Realtek ALC3248声卡芯片
主板正面

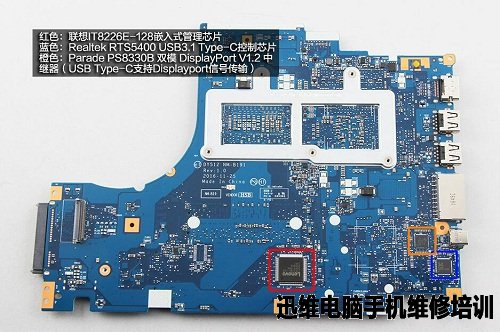

主板背面芯片组：
红色：联想IT8226e-128嵌入式管理芯片
蓝色：Realtek RTS5400 USB3.1 Type-C控制芯片
橙色：Parade PS8330B 双模 DisplayPortV1.2中继器
主板背面

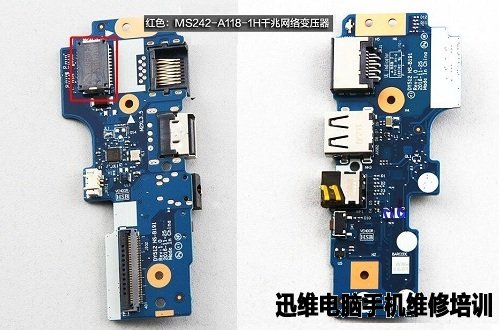

小板上的芯片：
红色：MS242-A118-1H前兆网络变压器
小主板特写

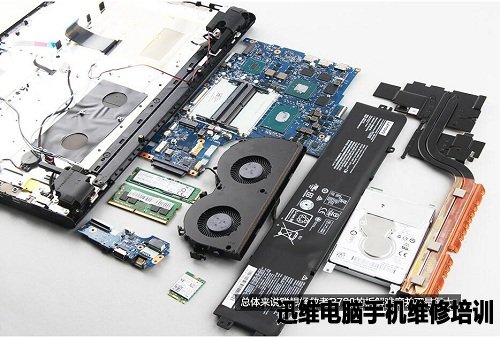

联想拯救者R720拆机到此结束！附拆机全家福！
联想拯救者R720拆机全家福
