联想推出的Y700系列游戏本，是由职业战队LGD参与设计研发，为游戏玩家量身打造。联想Y700采用了英特尔第六代酷睿处理器，搭配NVIDIA GTX960M独立显卡，并支持DDR4内存和M.2 SSD固态硬盘，整机综合配置相当不错。同时，相对于上一代的Y50来说，700不仅外观经过重新设计，同时内部结构设计也有了很大改变。



　　接下来，我们就通过对联想Y700游戏本的拆机，来了解下它的内部结构到底如何？顺便看看要给Y700升级内存、硬盘又或者清理风扇是否比较方便？



联想Y700游戏本拆机（图1）


　　联想Y700的造型乍看上去与Y50很相似，都是类似跑车的造型。不过仔细看的话，会发现转轴处和散热出风的结构都是不一样的。Y700这次采用了机身后端散热出风方式，比起Y50的屛轴散热要好上一些。

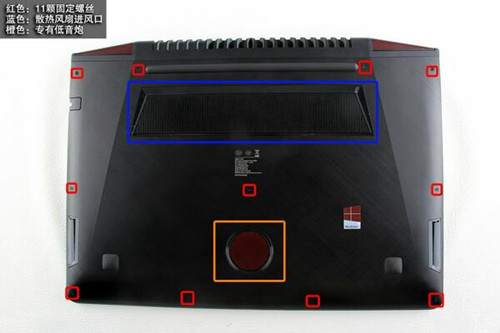

　　联想Y700采用了一体式的底盖，图中橙色框中的就是低音炮单元。用户拆机时只要把红框内的11颗螺丝全部拧下就可以拆开底盖了。



联想Y700游戏本拆机（图2）

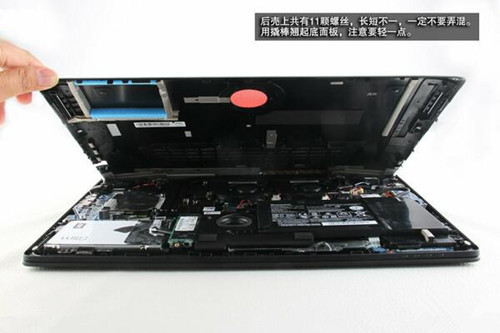

　　不过Y700底盖上的螺丝并非都是一个型号，用户拆解的时候最好在纸上画个位置图，按照位置把拧下螺丝摆好。拧下螺丝后，用撬棒把底盖撬开来，注意不要用太大的劲。



联想Y700游戏本拆机（图3）


 　　拆开底盖后，联想Y700的内部结构就一目了然，整机内部的构造还是比较紧凑的。


联想Y700游戏本拆机（图4）

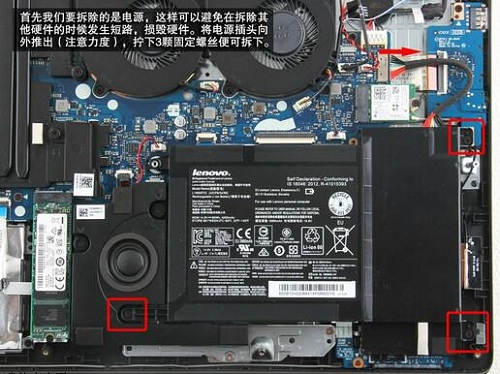

　　对于采用内置式电池的笔记本电脑，拆开底盖后第一步就是要拆掉电池，将电池插头向外推出后，拧下3颗螺丝就可以拆下电池了。



联想Y700游戏本拆机（图5）

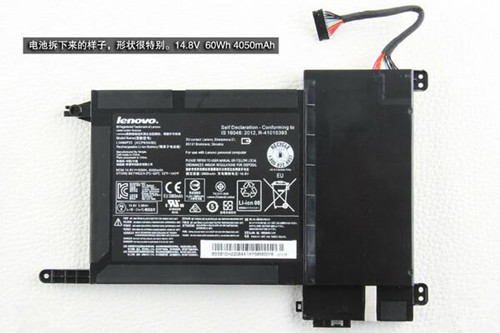

 　　联想Y700的电池规格为：电压14.8V，电量60Wh，电池容量4050mAh。



联想Y700游戏本拆机（图6）

联想Y700游戏本拆机（图7）

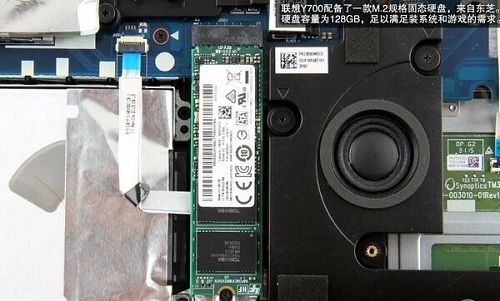

　　升级到第六代酷睿Skylake平台后，主板芯片已经原生支持M.2接口的SSD固态硬盘。本次拆解的联想Y700是高配机型，所以内置了一块128GB SSD固态硬盘，接口规格为M.2（22×80），SSD本身依然用螺丝固定，用户购买的Y700如果没有配备SSD的话，可以自行升级一块M.2 SSD。



联想Y700游戏本拆机（图8）

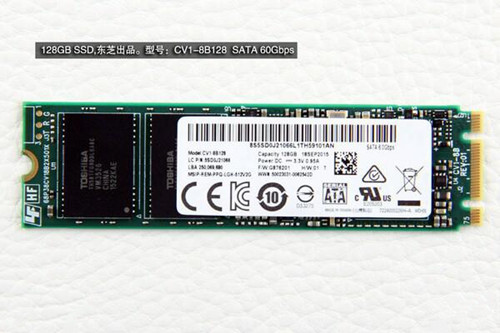

　　Y700内置的东芝CV1-8B128固态硬盘，容量为128GB，规格为SATA III。


联想Y700游戏本拆机（图9）

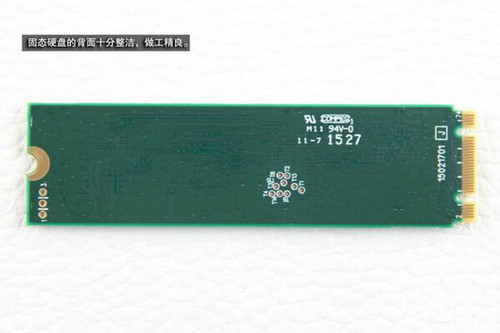

　　SSD背部并没有闪存颗粒，做工整洁精良。



联想Y700游戏本拆机（图10）

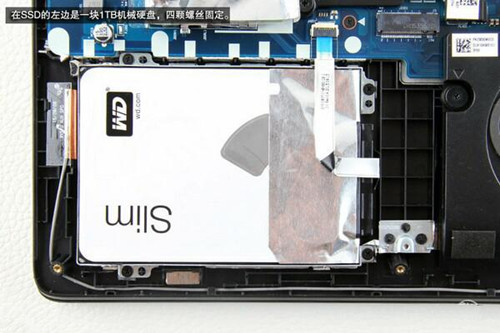

　　除了SSD之外，联想Y700还有一个2.5英寸硬盘位，就在SSD左边，这台Y700配备了一个1TB的机械硬盘，用4颗螺丝固定。


联想Y700游戏本拆机（图11）

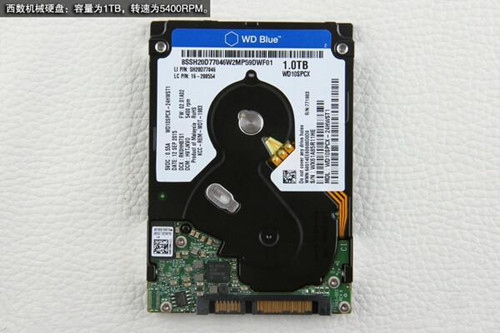

　　西部数据机械硬盘（蓝盘），容量为1TB，转速为5400RPM。



联想Y700游戏本拆机（图12）

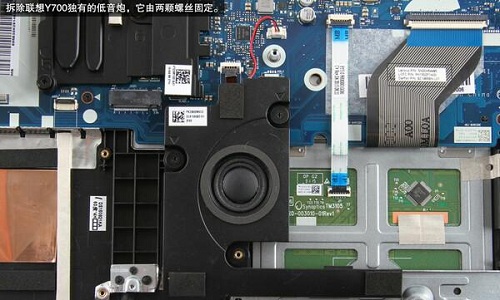

　　与前代Y系列笔记本一样，Y700也内置了一个低音炮单元，在游戏和影音播放时，可以提供更好的效果。



联想Y700游戏本拆机（图13）

联想Y700游戏本拆机（图14）

联想Y700游戏本拆机（图15）

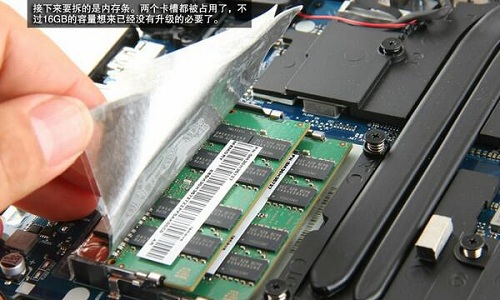

　　联想Y700内部共有2个内存插槽，这款机器配备了16GB DDR4内存，一般来说是不用升级了。在内存上方还覆盖了防静电贴纸。



联想Y700游戏本拆机（图16）

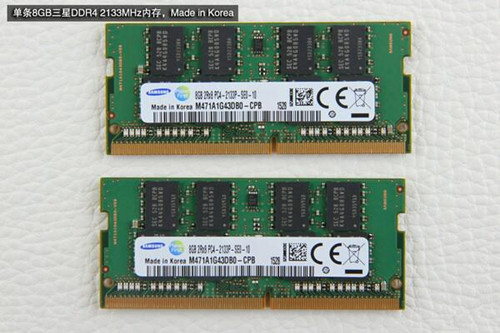

　　两条内存都是出自三星，单条容量为8GB DDR4，主频为2133MHz。DDR4高频内存对高端游戏本的运行速度提升虽然有限，不过对于核芯显卡来说还是比较有用处的。



联想Y700游戏本拆机（图17）

联想Y700游戏本拆机（图18）

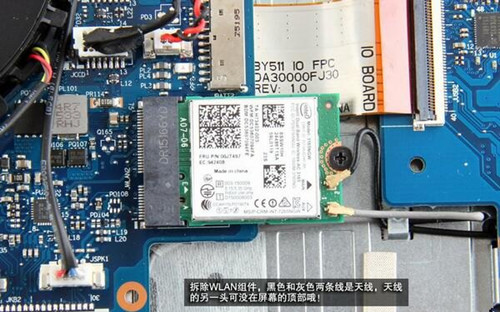

　　拆除无线网卡，只要把黑色、灰色两根天线拔下来，再把螺丝拧下就可以拆下来了，不过如果要换天线的话，注意天线的另一头在屏幕顶部哦。



联想Y700游戏本拆机（图19）

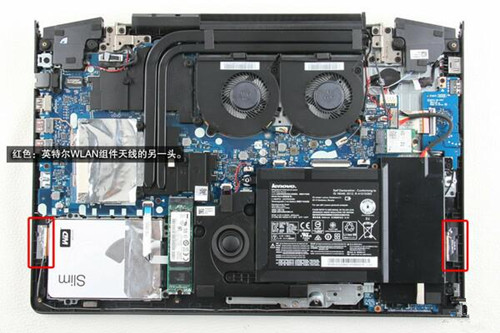

　　无线网卡天线的另一头在红框内。


联想Y700游戏本拆机（图20）

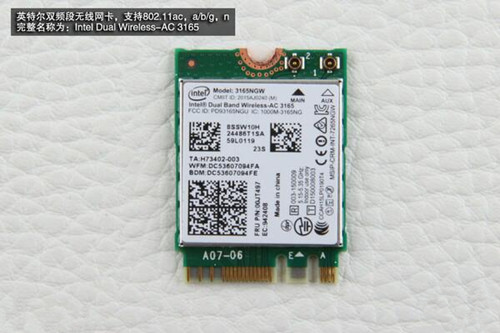

　　这款笔记本采用了英特尔双频3165 AC无线网卡，支持802.11 AC a/b/g/n，并且集成蓝牙4.0。


联想Y700游戏本拆机（图21）

联想Y700游戏本拆机（图22）

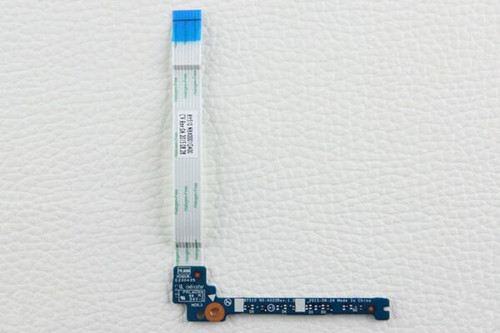

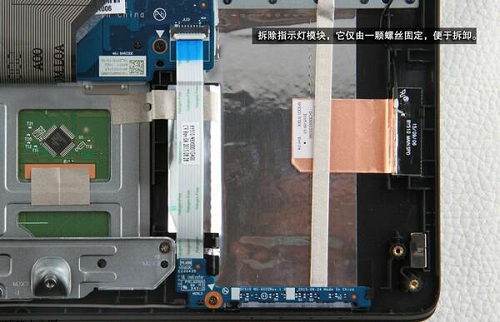

　　拆除状态指示灯的小PCB板，它仅有一颗螺丝固定，比较好拆。


联想Y700游戏本拆机（图23）



　　共有4个状态指示灯。



联想Y700游戏本拆机（图24）

联想Y700游戏本拆机（图25）



　　对于一款游戏本来说，最重要的除了硬件配置之外，就是散热能力表现。联想Y700游戏本的散热组件采用了并列双风扇加双热管的设计，两根热管贯穿CPU和显卡，将两者的热量带走，再有并联的双风扇将热量吹出，这样的设计在Y50身上看过，不过Y50的只有一根热管贯穿CPU和显卡，散热能力明显不如Y700。


联想Y700游戏本拆机（图26）


　　Y700的散热组件还是比较给力的，以6代酷睿处理器的发热来说，这个散热架构是没有压力的。不过CPU和显卡集中在了机身右部，整机高速运行时，键盘右侧的热量估计会比较集中。

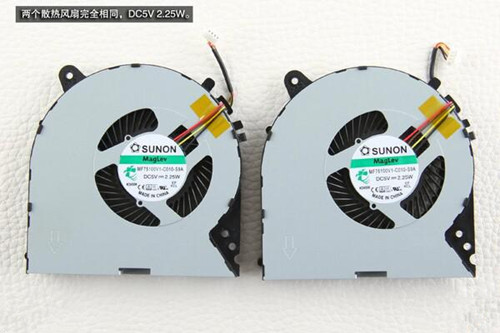

　　两个散热风扇的规格都是DC 5V,2.25W。



联想Y700游戏本拆机（图27）

联想Y700游戏本拆机（图28）



　　Y700的散热鳍片还是比较大的，散热片尺寸也比较大，尤其是负责显卡的散热片将显存都覆盖了，导热效果更好一些。



联想Y700游戏本拆机（图29）

联想Y700游戏本拆机（图30）

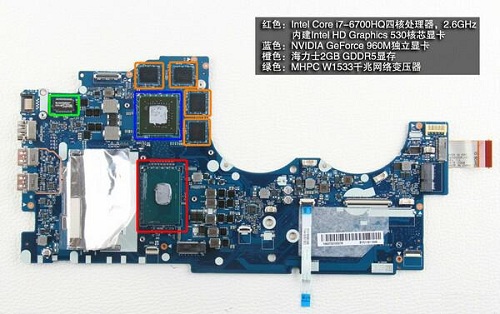

　　散热组件拆解完毕之后，接下来把主板拆了下来，这个是主板的正面图，配备了英特尔i7-6700HQ四核处理器，GTX960M独显（正反各4颗显存，单颗显存容量512MB GDDR5），内置MHPC W1533千兆网络变压器单元。



联想Y700游戏本拆机（图31）

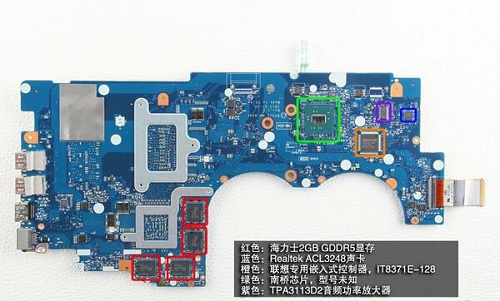

　　主板背面，主要有Realtek ACL3248声卡、南桥芯片和音频功率放大器等部件。



联想Y700游戏本拆机（图32）

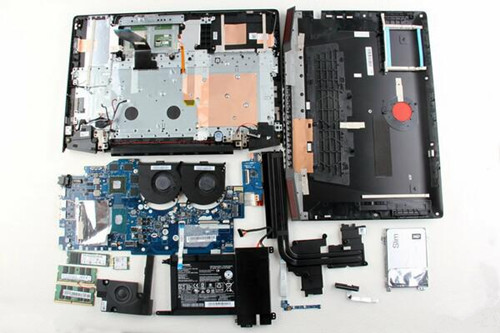

　　联想Y700游戏本拆机后所有组件一览。



联想Y700游戏本拆机（图33）


　　拆解完联想Y700游戏本之后，我们可以发现Y700的内部做工和构造还是十分用心的，除了状态指示灯用了一个单独的小PCB版之外，所以组件都配置在了主板上面，集成度还是比较高的。除此之外，联想Y700的散热组件比起Y50来更加全面一些，有助于提升整机的散热效果。
