微软surface pro系列一向以高集成度、拆解维修难度大而闻名，用一句话来形容：这设备一旦坏了就没法修了，实在是太难维修了。surface pro 4是微软2015年10月Surface第四代产品，搭载英特尔第六代酷睿Skylake处理器，拥有更加强悍的性能和更加轻薄的外观，微软surface pro 4维修难于登天，真的如此吗？下面我们通过微软surface pro 4的拆机来一探究竟吧！

微软surface pro 4 图1



　　微软surface pro 4是一个触控加笔写的设备。

微软surface pro 4 图2

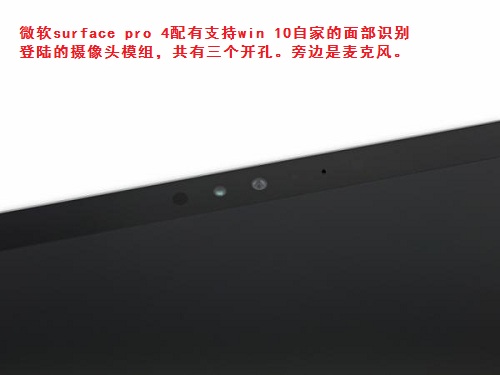

　　微软surface pro 4支持win 10自家的面部识别登陆的摄像头模组，共有三个开孔。旁边是麦克风。

微软surface pro 4 图3

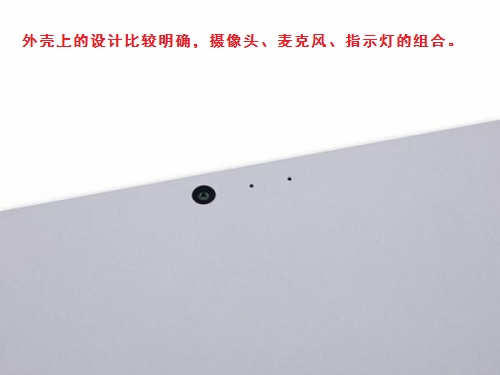

　　外壳上的设计比较明确，摄像头、麦克风、指示灯的组合。

微软surface pro 4 图4

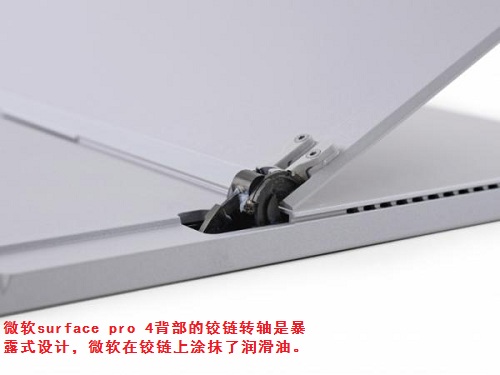

　　微软surface pro 4背部的铰链转轴是暴露式设计，微软在铰链上涂抹了润滑油。虽然满足了润滑的需求，但也决定了容易粘灰尘、毛发或线头等，在使用过程中注意清洁。

微软surface pro 4 图5



　　微软surface pro 4拆机方法/步骤：

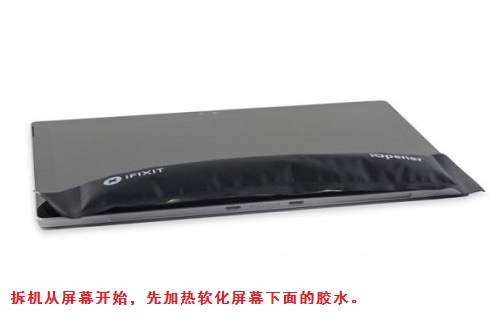

　　1、拆机从屏幕开始，先加热软化屏幕下面的胶水。

微软surface pro 4拆机 图1



　　2、用吸盘慢慢将显示器拉起。

微软surface pro 4拆机 图2



　　3、用拨片沿着屏幕和机身的边缘慢慢撬起。

微软surface pro 4拆机 图3

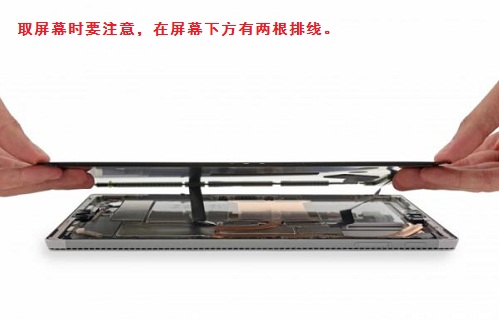

　　4、取屏幕时要注意，在屏幕下方有两根排线。

微软surface pro 4拆机 图4

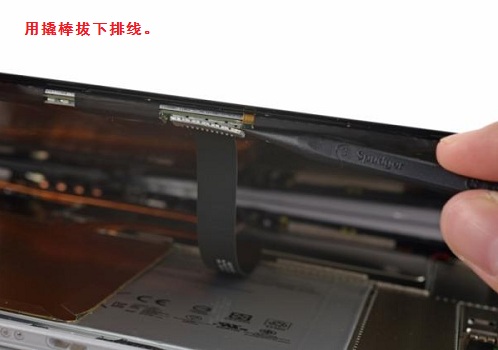

　　5、用撬棒拔下排线。

微软surface pro 4拆机 图5

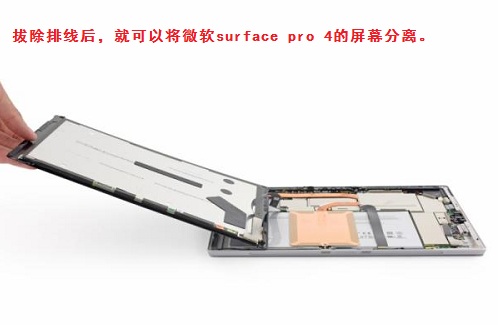

　　6、拔除排线后，就可以将微软surface pro 4的屏幕分离。

微软surface pro 4拆机 图6

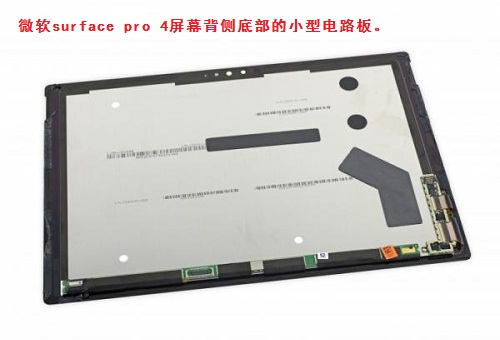

　　7、微软surface pro 4屏幕背侧底部的小型电路板。

微软surface pro 4拆机 图7

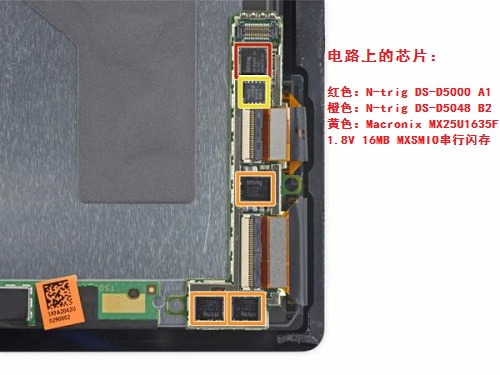

　　8、电路上的芯片



　　红色：N-trig DS-D5000 A1

　　橙色：N-trig DS-D5048 B2

　　黄色：Macronix MX25U1635F 1.8V 16MB MXSMIO串行闪存

微软surface pro 4拆机 图8

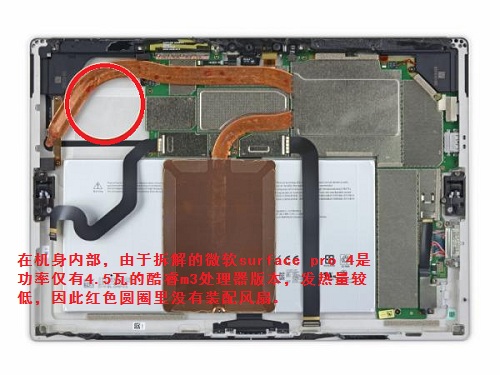

　　9、在微软surface pro 4机身内部，红色圆圈里没有装配任何部件，这个位置应该是微软surface pro 4的风扇和散热器的位置，由于拆解的是功率仅有4.5瓦的酷睿m3处理器版本，发热量较低，因此没有装配风扇。

微软surface pro 4拆机 图9

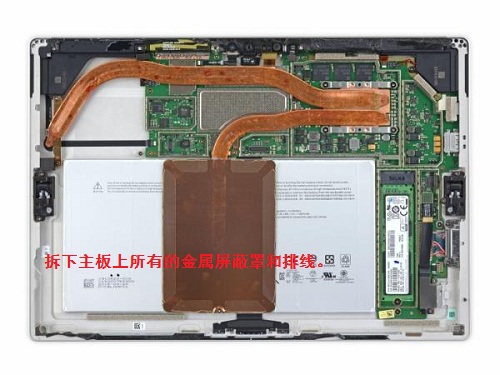

　　10、拆下主板上所有的金属屏蔽罩和排线。

微软surface pro 4拆机 图10

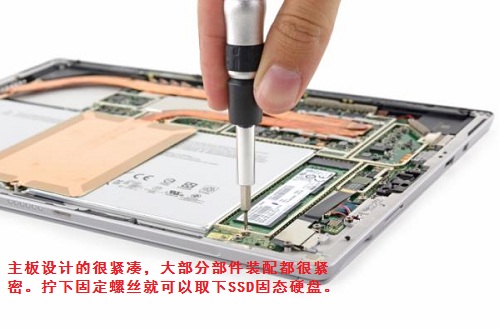

　　11、主板设计的很紧凑，大部分部件装配都很紧密。拧下固定螺丝就可以取下SSD固态硬盘。

微软surface pro 4拆机 图11

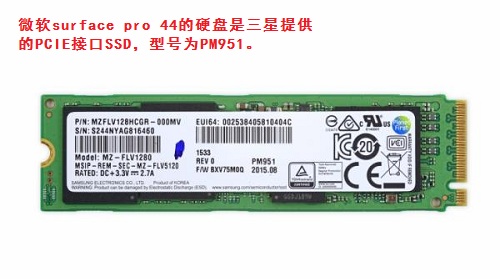

　　12、微软surface pro 44的硬盘是三星提供的PCIE接口SSD，型号为PM951。

微软surface pro 4拆机 图12

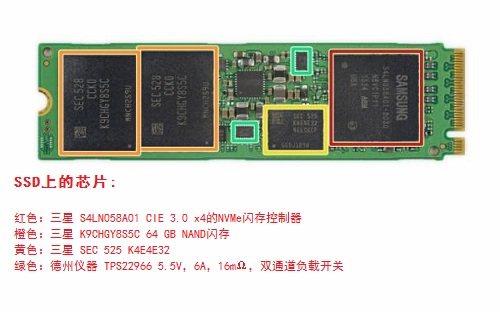

　　13、微软surface pro 4 SSD上的芯片



　　红色：三星 S4LN058A01 CIE 3.0 x4的NVMe闪存控制器

　　橙色：三星 K9CHGY8S5C 64 GB NAND闪存

　　黄色：三星 SEC 525 K4E4E32

　　绿色：德州仪器 TPS22966 5.5V，6A，16mΩ，双通道负载开关

微软surface pro 4拆机 图13



　　14、微软surface pro 4的散热模块有很长的热管和大面积的纯铜散热管。

微软surface pro 4拆机 图14

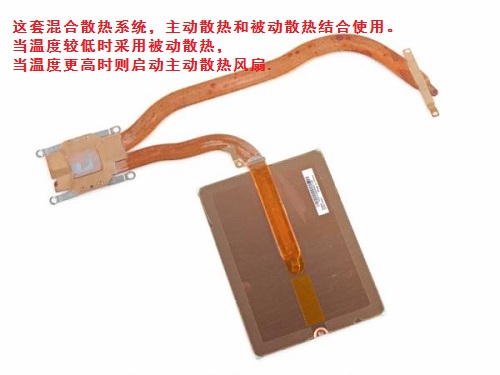

　　15、这套混合散热系统，主动散热和被动散热结合使用。温度较低时采用被动散热，当温度更高时则启动主动散热风扇。

微软surface pro 4拆机 图15

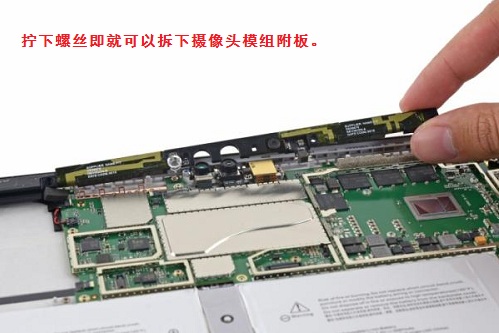

　　16、拧下螺丝即就可以拆下摄像头模组附板。

微软surface pro 4拆机 图16

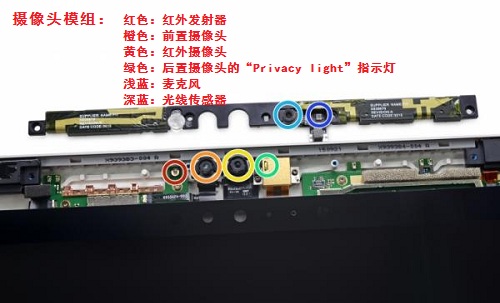

　　17、微软surface pro 4摄像头模组：



　　红色：红外发射器

　　橙色：前置摄像头

　　黄色：红外摄像头

　　绿色：后置摄像头的“Privacy light”指示灯

　　浅蓝：麦克风

　　深蓝：光线传感器

微软surface pro 4拆机 图17

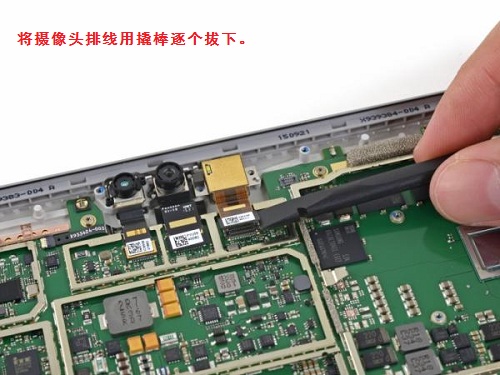

　　18、将摄像头排线用撬棒逐个拔下。

微软surface pro 4拆机 图18

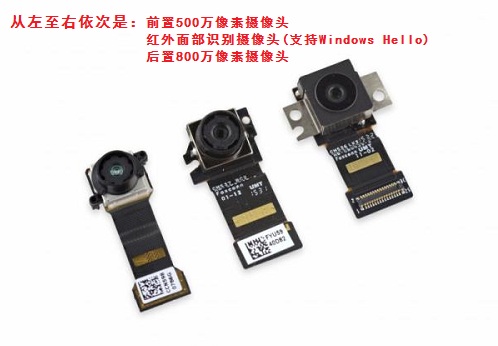

　　19、微软surface pro 4的摄像头，从左至右依次是：前置500万像素摄像头、红外面部识别摄像头(支持Windows Hello)、后置800万像素摄像头。

微软surface pro 4拆机 图19

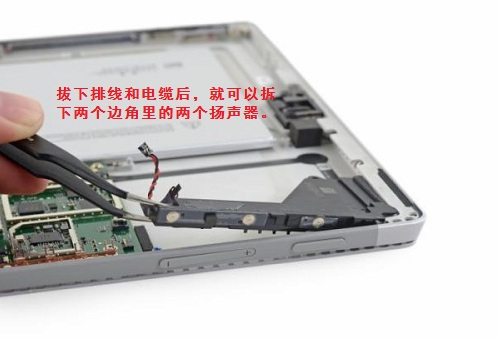

　　20、拔下排线和电缆后，就可以拆下两个边角里的两个扬声器。

微软surface pro 4拆机 图20

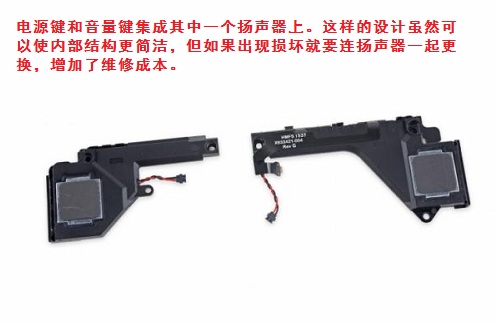

　　21、电源键和音量键集成其中一个扬声器上。这样的设计虽然可以使内部结构更简洁，但如果出现损坏就要连扬声器一起更换，增加了维修成本。

微软surface pro 4拆机 图21

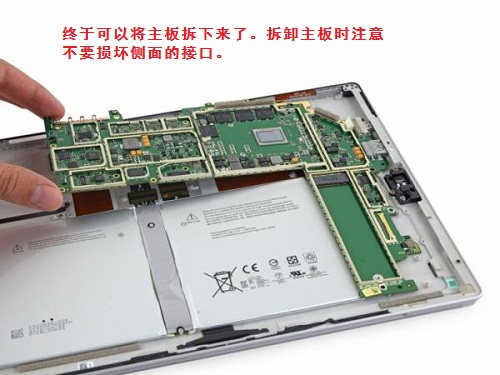

　　22、终于可以将主板拆下来了。拆卸主板时注意不要损坏侧面的接口。

微软surface pro 4拆机 图22

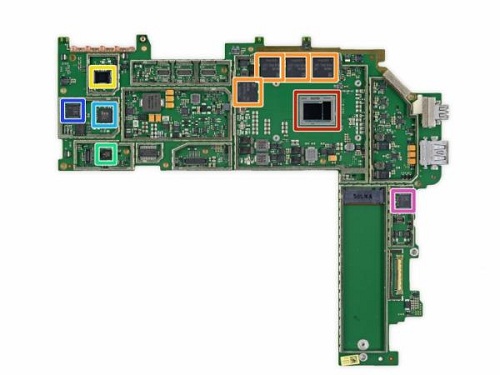

　　23、微软surface pro 4主板上的芯片：



　　红色：英特尔SR2EN 酷睿 M3-6Y30处理器(4M缓存，最高频率2.20 GHz)

　　橙色：三星K4E8E304EE-EGCF 8Gbit LPDDR3内存(4片×1 GB，共4 GB)

　　黄色：Marvell Avastar 88W8897 802.11ac/NFC/蓝牙 SoC

　　绿色：Freescale Kinetis KL17MKL17Z256VFM4 48MHz ARM Cortex-M0 +

　　浅蓝：ITE IT8528VG

　　深蓝：瑞昱 ALC3269 音频编码器

　　紫色：瑞昱 RTS5J04 micro-SD 读卡器控制器

微软surface pro 4拆机 图23



　　24、红色：华邦 25Q128FV串行NOR闪存

　　　　橙色：德州仪器 TPS51367 FET转换器

　　　　黄色：英飞凌 SLB96659TT20 可信平台模块

　　　　绿色：Monolithic Power Systems MP3388S 50V，8-String，Step-Up，White LED驱动器

微软surface pro 4拆机 图24

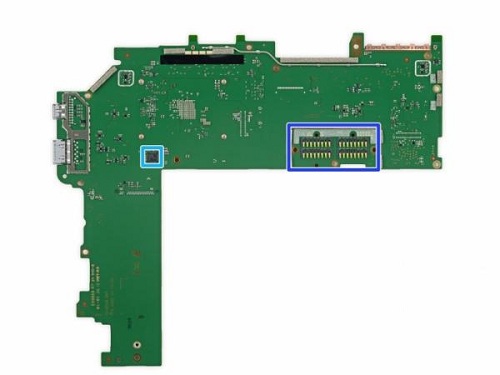

　　25、主板的反面：



　　浅蓝：Intersil ISL95857 1 + 2 + 1 电压调节器

　　深蓝：这个弹簧触点阵列负责连接电池和键盘底座

微软surface pro 4拆机 图25

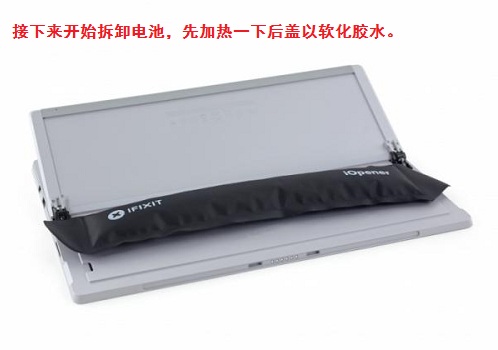

　　26、接下来开始拆卸电池，先加热一下后盖以软化胶水。

微软surface pro 4拆机 图26

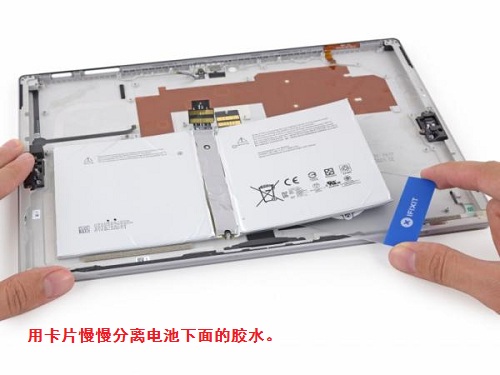

　　27、用卡片慢慢分离电池下面的胶水。

微软surface pro 4拆机 图27

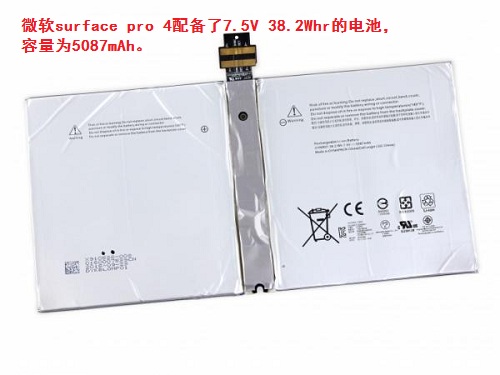

　　28、微软surface pro 4配备了7.5V 38.2Whr的电池，容量为5087mAh。微软surface pro 4比 pro 3电容容量缩水了，但因为采用了新一代处理器、主板芯片以及更节能的屏幕，微软surface pro 4的续航时间反而有可能会增加。

微软surface pro 4拆机 图28



　　29、拆解到这里就全部完成了，来一张微软surface pro 4全家福。

微软surface pro 4拆机 图29





　　通过以上对微软surface pro 4拆机，我们可以发现，内部设计的非常紧凑，所有的部件几乎都被焊接在主板上，SSD固态硬盘虽然能换、电池能拆下来，但是胶水粘的十分结实，屏幕部分的结构很独特，拔掉不算特别困难，但面板和表层玻璃是贴合设计，基本无法进一步分解。从整体是看，微软surface pro 4确实属于非常难修的级别，正如他们说的，千万别坏，维修难于登天。
