商务本ThkinkPad E570 GTX拆解
如果想要升级配置，比如添加内存条，或者更换硬盘，那么这款独立设计的升级外壳就显得方便多了，无需打开全部，但是现在绝大数轻薄本都采用一体化设计及内置电池，想要升级存储也要全部打开，拆机会有一定风险。
图1 ThkinkPad E570 GTX拆解
图2 ThkinkPad E570 GTX拆解

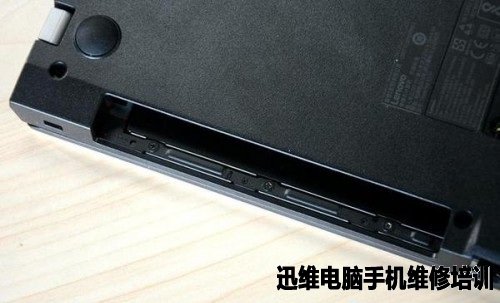

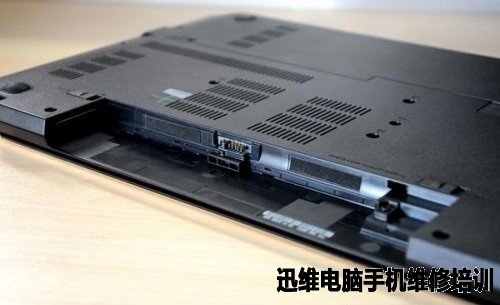

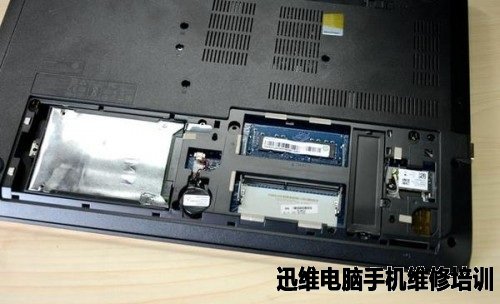

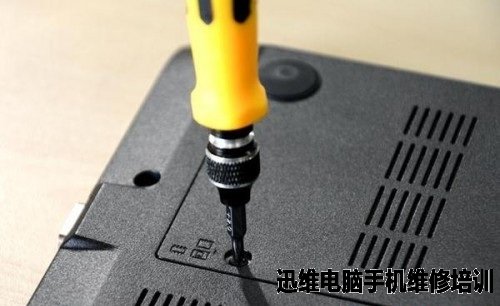

左侧白色贴纸的位置上硬盘没有螺丝，向后推即可取出，中间两个内存条可以升级一个，内存槽右侧是黑色条形，是SSD硬盘仓的盖子，需要卸下一个螺丝，左右侧是无线模块，比较小，也需要取下。
图3 ThkinkPad E570 GTX拆解

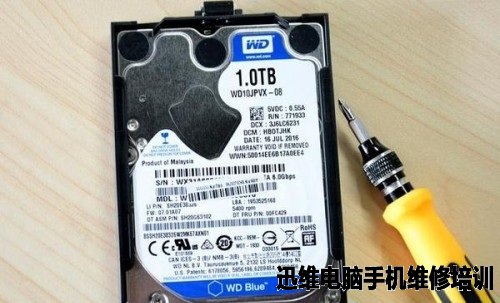

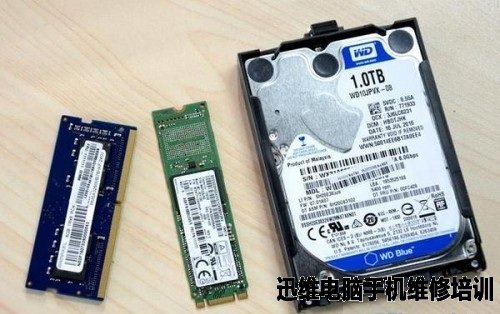

西部数据1TB机械硬盘，5400转，大容量存储无压力，因为有SSD系统盘，所以这个机械盘就是个存储备份盘。
图4 ThkinkPad E570 GTX拆解
图5 ThkinkPad E570 GTX拆解

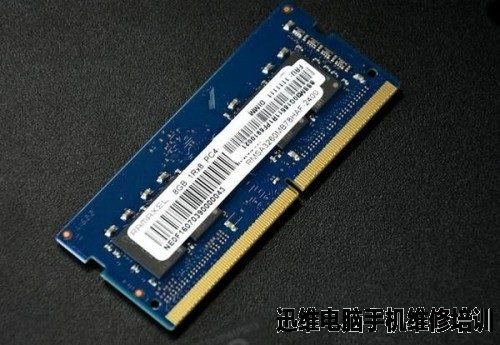

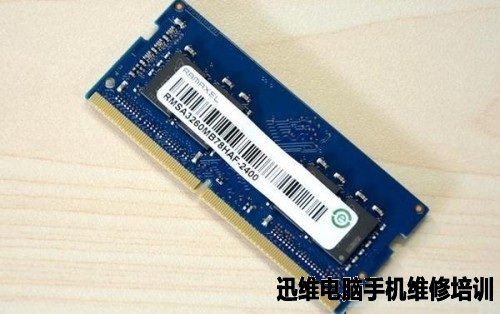

Ramaxel，单条8GB DDR4 2400MHZ。
图6 ThkinkPad E570 GTX拆解
图7 ThkinkPad E570 GTX拆解

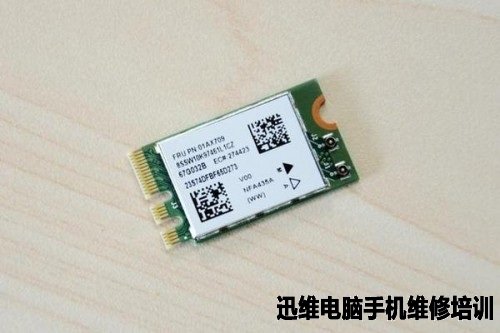

无线模块，应该是IBM品牌。
图8 ThkinkPad E570 GTX拆解

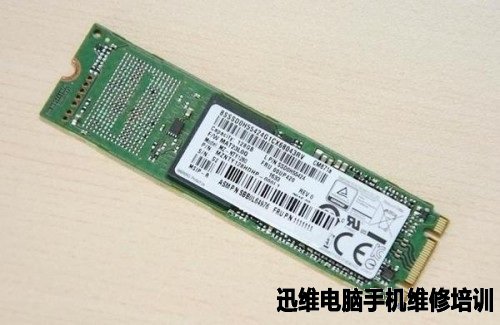

三星128GB固态硬盘，型号MZ-NTY1280。
图9 ThkinkPad E570 GTX拆解
之后可以把后面能看到的螺丝都拆下来。
图10 ThkinkPad E570 GTX拆解
图11 ThkinkPad E570 GTX拆解

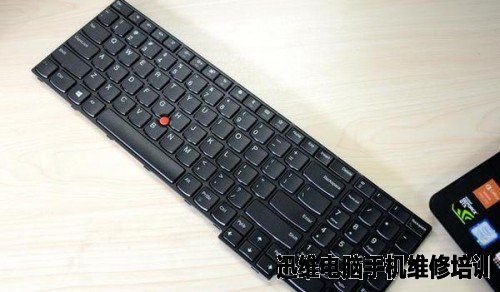

拆下后面的螺丝后，就可以取下键盘了，因为键盘下还有固定螺丝，拆下后才能去除主板。需要说明这种键盘设计很方便，但是对于泼溅液体，还是有很大风险的。
图12 ThkinkPad E570 GTX拆解

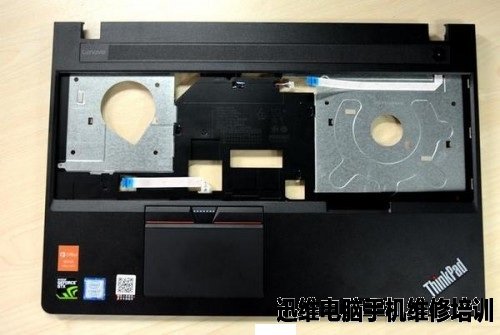

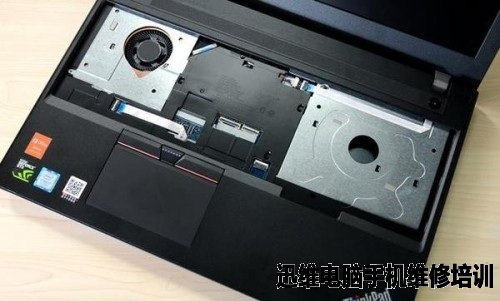

确认螺丝都拆下后，C面就可以去掉了。
图13 ThkinkPad E570 GTX拆解
图14 ThkinkPad E570 GTX拆解

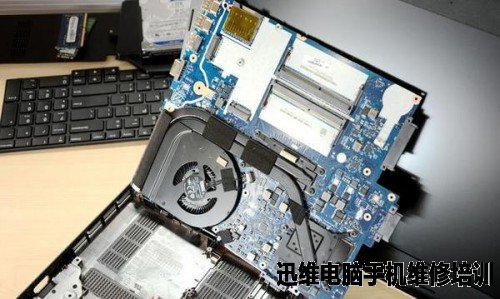

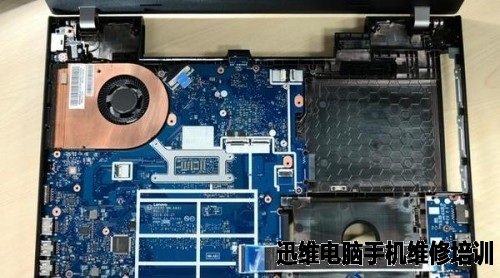

这样就看到这款笔记本的内部结构了，左侧蓝色的主板和散热区域，右侧是存储区域，可以看到散热区的风扇还是占了很大面积，如果不是最大化消耗，散热不是问题。
图15 ThkinkPad E570 GTX拆解
联想主板，用料还是不错的，做工比较精细。
图16 ThkinkPad E570 GTX拆解

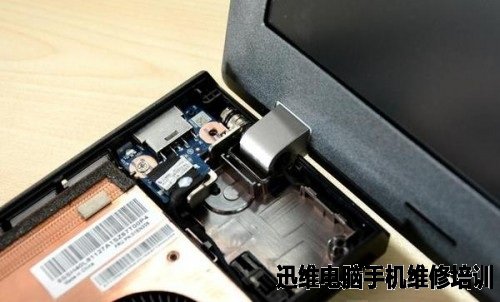

转轴，不能180度，但还是很稳固的。
图17 ThkinkPad E570 GTX拆解
固定主板的螺丝不太多，主要把连接的线仔细卸下即可。
图18 ThkinkPad E570 GTX拆解

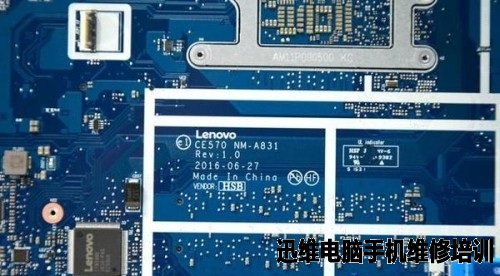

联想主板，蓝色调调，做工比较扎实。
图19 ThkinkPad E570 GTX拆解

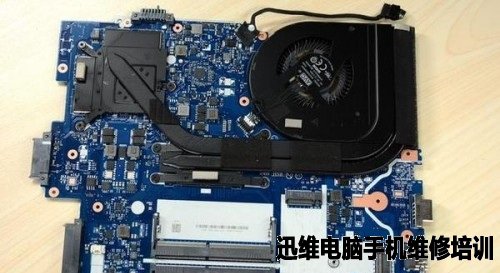

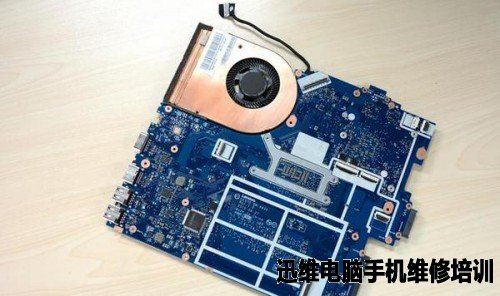

主板正面，黑色区域是散热管，覆盖了CPU和显卡显存，白色区域是内存和SSD接口。
图20 ThkinkPad E570 GTX拆解

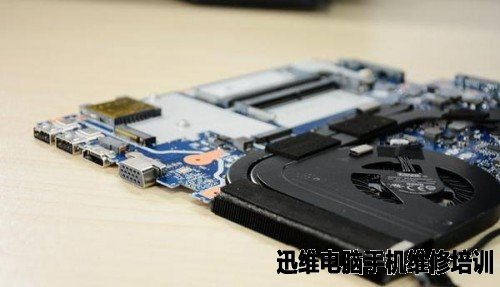

边缘的接口。
图21 ThkinkPad E570 GTX拆解

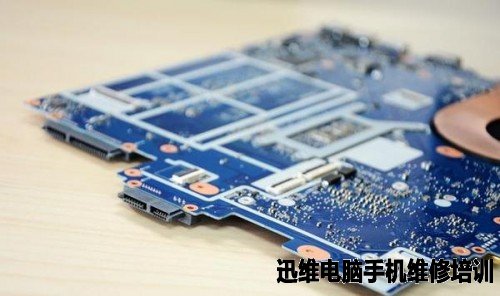

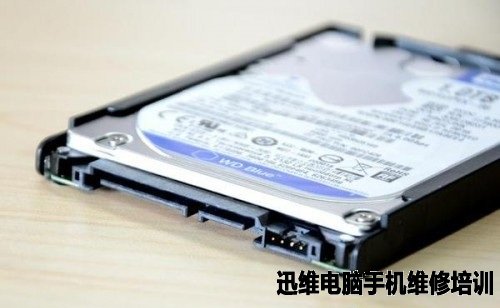

机械硬盘接口处。
图22 ThkinkPad E570 GTX拆解

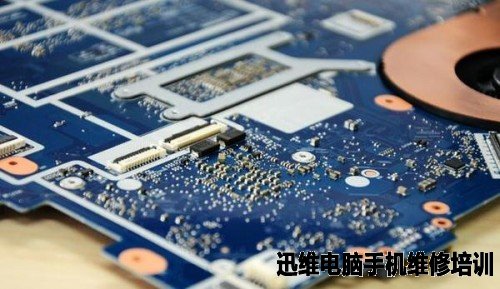

密密麻麻焊接元件，贴片电阻，电容，以及IC模块，看着很密集。高度集成化的工业设计和做工，几乎不会出现什么问题。
图23 ThkinkPad E570 GTX拆解
散热口，以及接口。
图24 ThkinkPad E570 GTX拆解

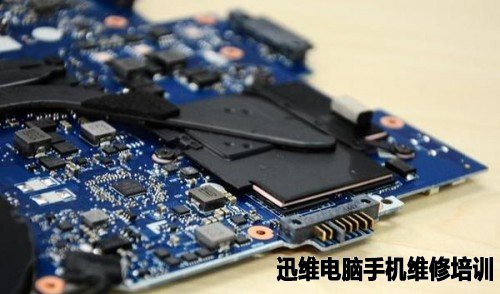

电池连接处，黑色散热片下面，略湿的地方就是贴片，下面是显存颗粒。
图25 ThkinkPad E570 GTX拆解

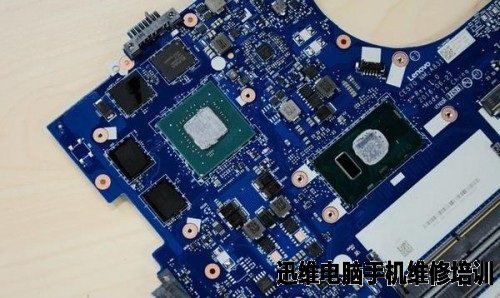

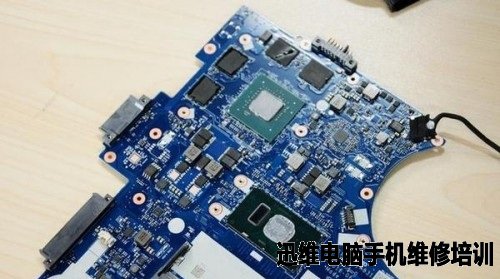

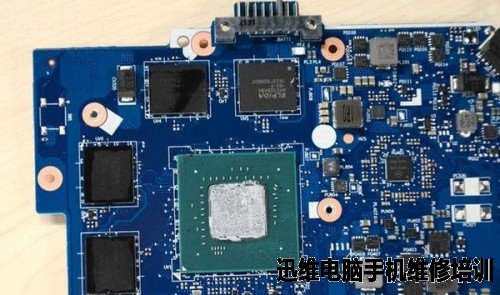

左上角是GTX950M的独显，四颗独立的2GB显存，靠近内存槽的是处理器，第七代I7-7500U处理器，双核2.5GHz，代号Kaly lake-u/Y，TDP15W，集成英特尔620。
图26 ThkinkPad E570 GTX拆解
换个角度看看处理器和显卡周边。
图27 ThkinkPad E570 GTX拆解

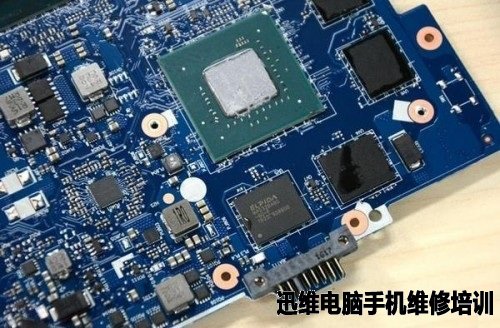

2GB显存，尔必达显存，类型是GDDR5。
图28 ThkinkPad E570 GTX拆解

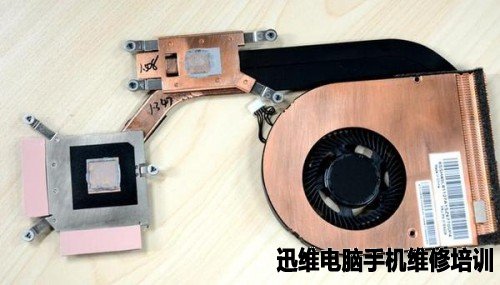

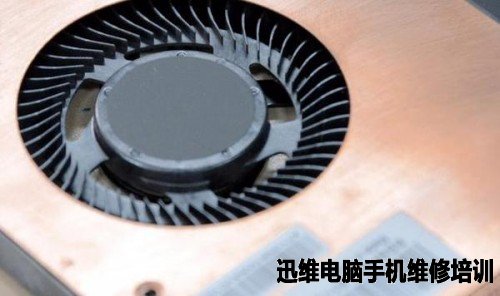

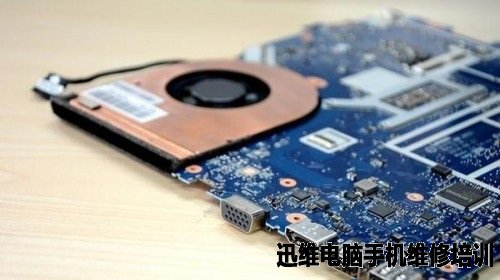

ThkinkPad E570 GTX采用单风扇，在散热方面，这款笔记本的风扇也非常给力。
图29 ThkinkPad E570 GTX拆解
图30 ThkinkPad E570 GTX拆解
图31 ThkinkPad E570 GTX拆解
结尾：
图32 ThkinkPad E570 GTX拆解
ThkinkPad E570 GTX拆解到此结束！
