戴尔成就5000造梦本拆机图解
拆解戴尔Vostro 14 5468这款商务本并不难,首先要做的步骤是卸除底盖的固定螺丝,其次要注意掀开整个C面的时候要留心卡口位置,借助拆机撬棒来完成拆机,可以在一定程度上减小蛮力对机器外壳的损坏,最后打开底盖之后我们就能清晰的看到这款产品的内部大体构造了。下面开始拆解!

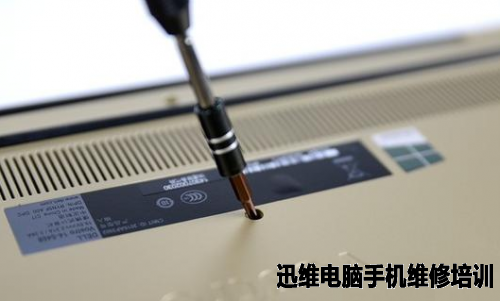

卸除底盖的固定螺丝。
图1 戴尔成就5000造梦本拆解

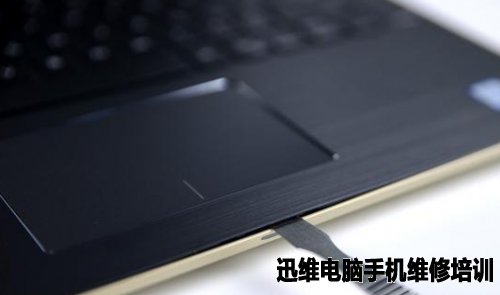

借助拆机撬棒来完成C面的开启。
图2 戴尔成就5000造梦本拆解

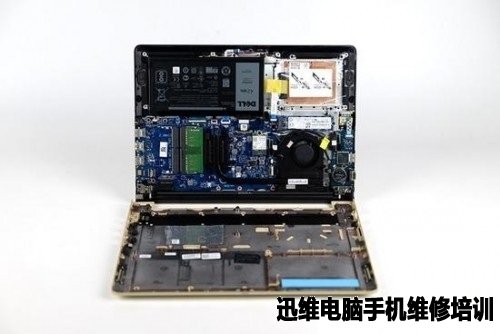

打开底盖后的样子。
图3 戴尔成就5000造梦本拆解

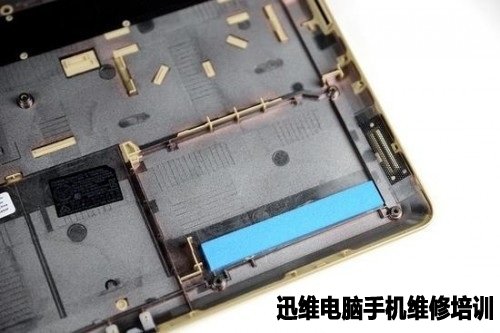

底盖上配有机械硬盘的缓冲垫。
图4 戴尔成就5000造梦本拆解

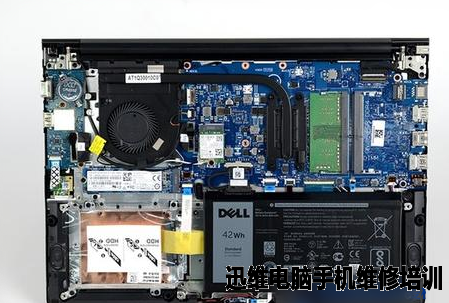

机身内部的整体布局。
图5 戴尔成就5000造梦本拆解

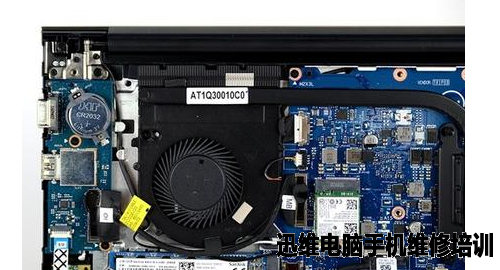

该机采用单风扇设计。
图6 戴尔成就5000造梦本拆解

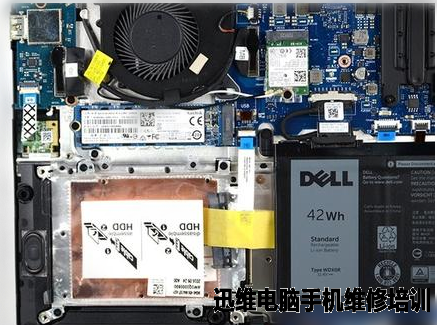

内置SSD固态硬盘的同时还预留了一个SATA硬盘接口与硬盘位。
图7 戴尔成就5000造梦本拆解

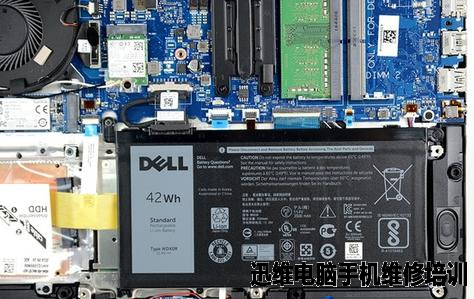

电池位置。
图8 戴尔成就5000造梦本拆解
打开底盖之后,我们可以看到戴尔Vostro 14 5468的内部构造,总体而言布局中规中矩。因为该机并没有独立显卡且配备了英特尔低功耗处理器,所以采用单风扇设计满足散热需求,内置SSD固态硬盘的同时还预留了一个SATA硬盘接口与硬盘位,同时内置两个内存插槽可供用户扩展升级,扩展性方面还是非常可以的,比起一些内置、半载SSD和内存的产品良心不少。
在继续我们的拆解工作之前,我们需要先断开电池模组与主板之间的连线,如果不断开电池就开始深度拆解,很容易出现短路、击穿元器件的问题。
图9 戴尔成就5000造梦本拆解

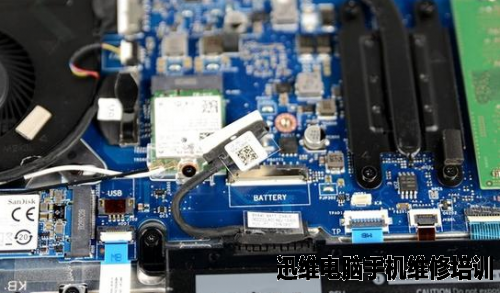

拆解前断开电池连接。
图10 戴尔成就5000造梦本拆解

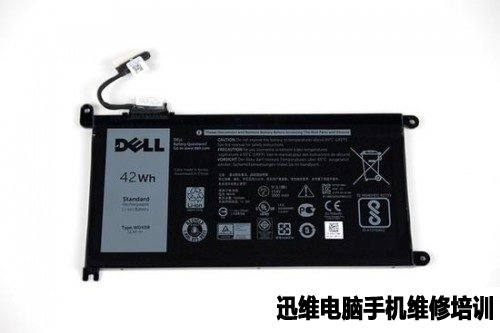

42Wh容量锂聚合物电池。
图11 戴尔成就5000造梦本拆解

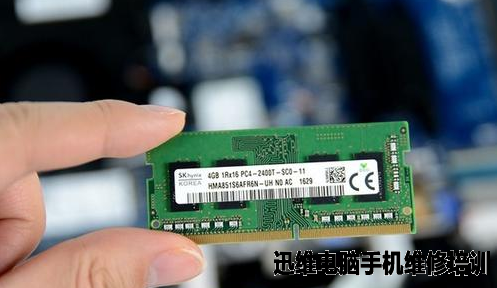

内置4GB DDR4 2400内存。
图12 戴尔成就5000造梦本拆解

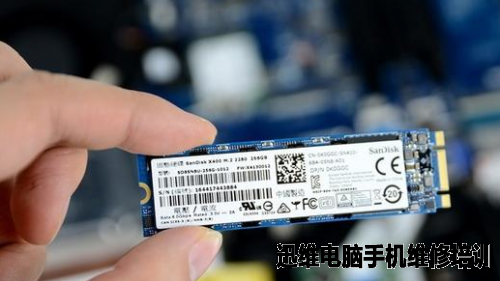

256GB容量SSD固态硬盘产自SanDisk。
图13 戴尔成就5000造梦本拆解

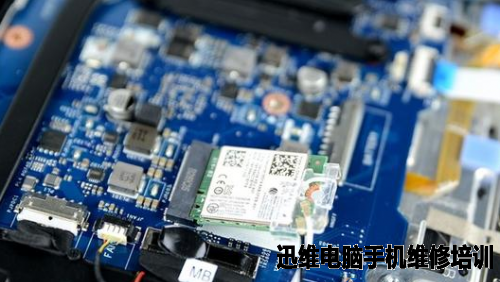

取下无线网卡模块。
图14 戴尔成就5000造梦本拆解
机身左侧的功能模组。
图15 戴尔成就5000造梦本拆解

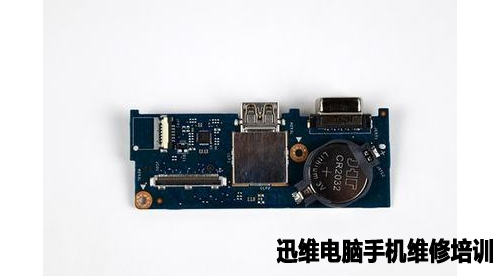

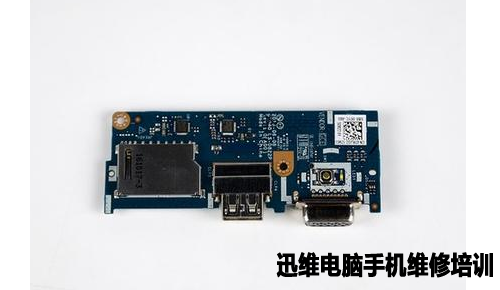

功能模组上有读卡器卡槽、USB接口以及VGA接口。
图16 戴尔成就5000造梦本拆解

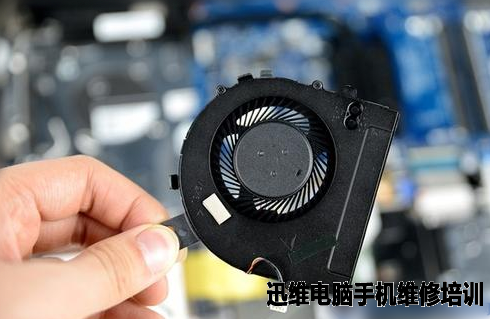

取下散热风扇
从电池模组的连线与空间安排上我们可以发现,戴尔Vostro 14 5468电池模组的容量实际上可以更大,因为左侧的硬盘仓是可以被电池取代的,相信戴尔官方会有相应的大容量电池的选配。
在拿下整块主板之前,我们需要将主板上的零部件卸除,比如硬盘、各项排线、读卡器模块、无线网络模块等等。戴尔Vostro 14 5468机身内部的固定方式不算复杂,首先卸除电池和硬盘以及无线模块,再拿走小部件,最后才能拿下主板。

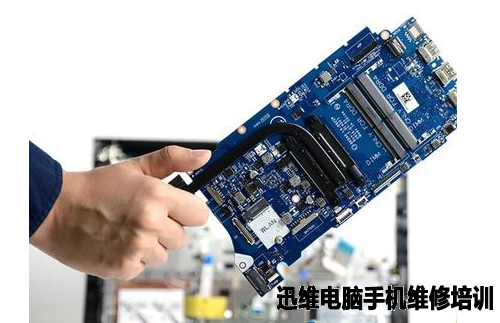

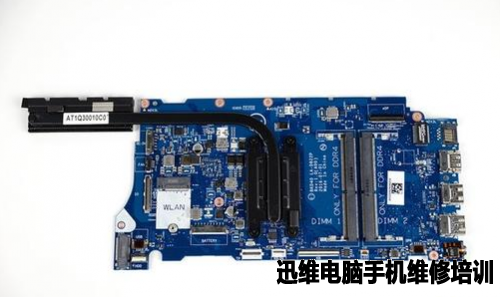

整块主板。
图17 戴尔成就5000造梦本拆解

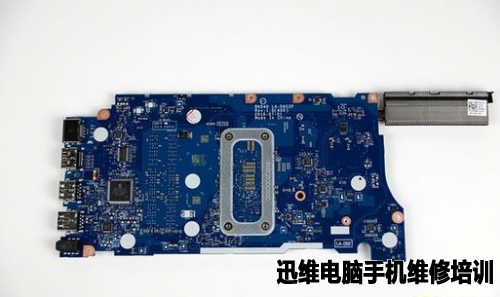

主板背面。
图18 戴尔成就5000造梦本拆解
图19 戴尔成就5000造梦本拆解

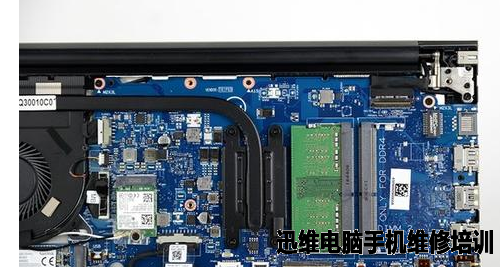

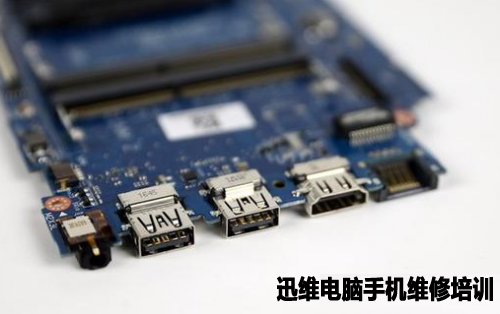

主板上的各种接口。
图20 戴尔成就5000造梦本拆解

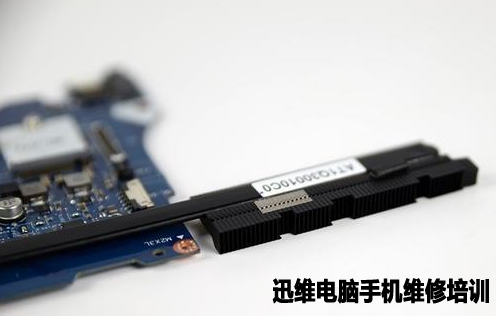

散热铜管。
图21 戴尔成就5000造梦本拆解

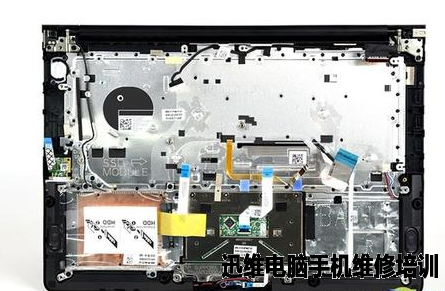

去掉主板后的机身。
图22 戴尔成就5000造梦本拆解
如刀锋般的主板设计。
整体来看主板模块的面积适中,各芯片之间结构紧密,用料还是挺扎实的。该机所配备的无线网卡也是属于小体形设备,这是在目前产品中比较主流的类型,更薄且接口更细。
图23 戴尔成就5000造梦本拆解
戴尔成就5000造梦本拆解到此结束!
