东芝L600D详细拆解

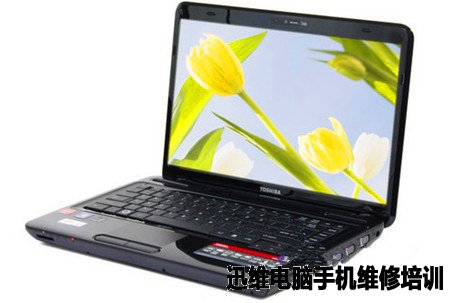

　于2010年5月上市的东芝L600D配备了AMD Athlon II P320双核处理器，其主频为2.1GHz，搭配AMD M785主板芯片组、2GB DDR3-1066内存、320GB日立5400转SATA硬盘，以及ATI Mobility Radeon HD 5145 512MB独立显卡，并预装有Windows 7家庭基本版32位操作系统。东芝 L600D数据的安全防护设计更会让人为之心动。它搭载的人脸识别功能、硬盘加密功能辅以Kensington锁槽设计三大安全设计，从内到外保护信息安全。其内部结构到底如何？就让我们通过详细拆解一探究竟。


东芝L600D拆解

东芝L600D拆解


　　拆卸的关键是光驱的固定螺丝，卸下这个螺丝之后才可能继续拆解。


东芝L600D拆解

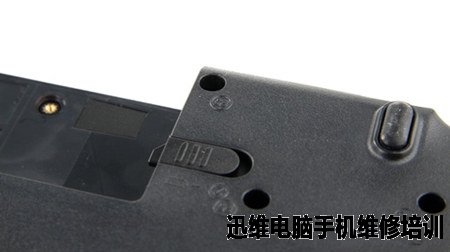

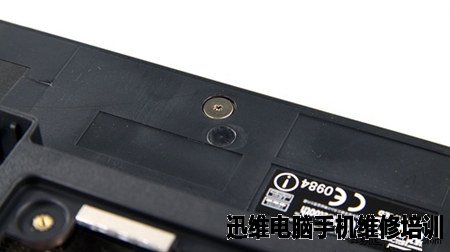

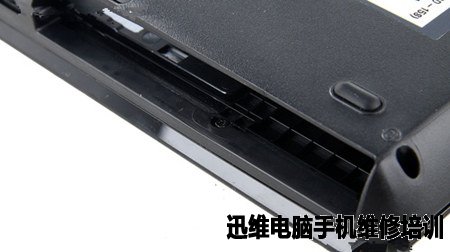

　　在电池下方的螺丝，不用怕搞混，整个机身上只有这么三个。

东芝L600D拆解

　　东芝的笔记本拆卸相当简单，螺丝规格只有两种：F3和F5 螺丝旁边均有标识。

东芝L600D拆解

　　取出光驱之后，还有一颗需要拆卸的螺丝。
　
　　拆解初步 键盘及C面面板

东芝L600D拆解

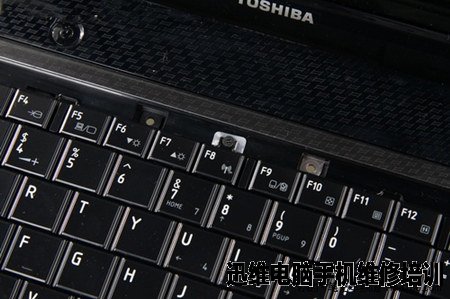

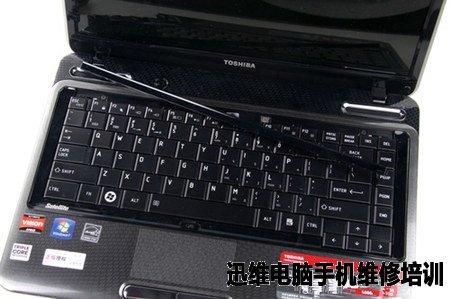

　　拆卸键盘的第一步是拆除上方的装饰条，装饰条只是用卡子固定，没什么难度。

东芝L600D拆解

　　拆卸完成之后会看到三个固定键盘的螺丝钉，标号为F5 ，与机身固定螺丝相同。

东芝L600D拆解

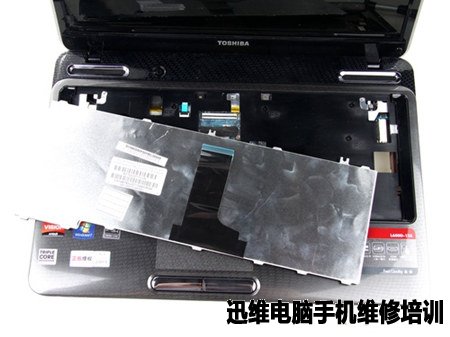

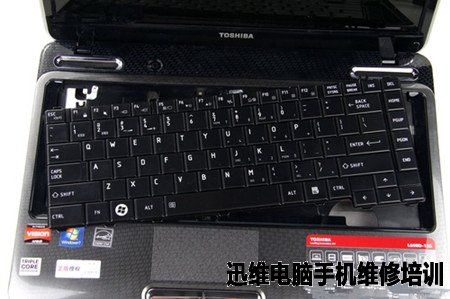

　　拆掉三个螺丝就可以取下键盘了。

东芝L600D拆解

键盘背面采用了一整块金属板的结构来防水及加固

东芝L600D拆解

C面面板完全采用了工程塑料材质

东芝L600D拆解

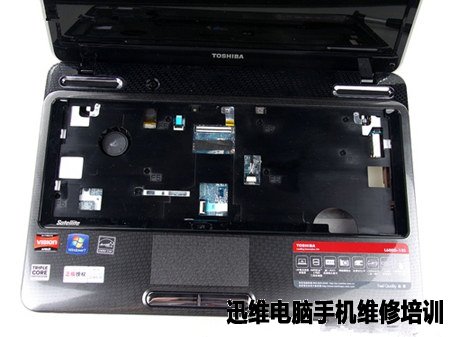

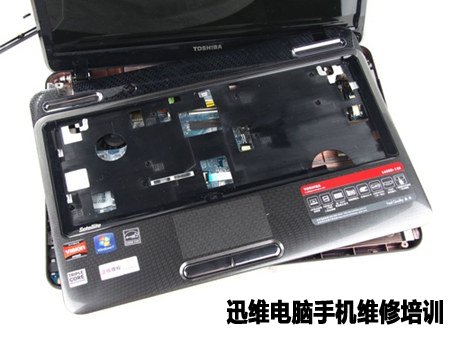

　　拆开边缘的卡子就可以取下C面面板。

东芝L600D拆解

拆开之前要注意的是连接触摸板的排线（左侧）与音箱的连线（右侧）

东芝L600D拆解

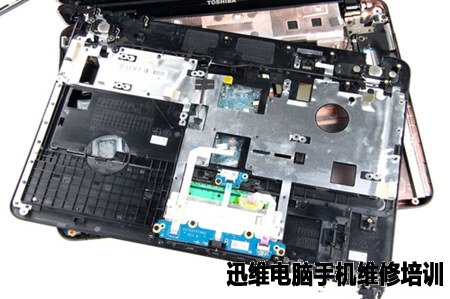

C面面板的背面

东芝L600D拆解

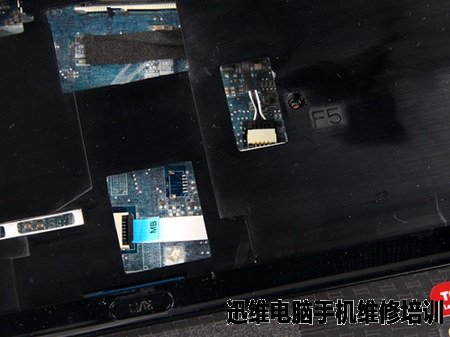

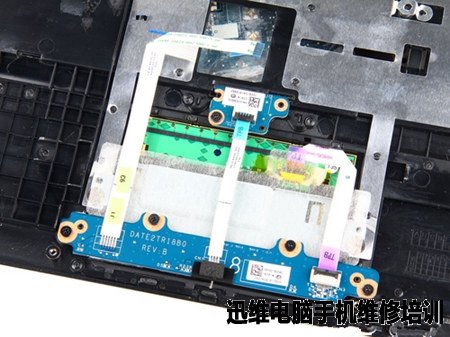

　　触摸板的背面位置，排线功能从左到右分别是连接主板、触摸板关闭开关以及触摸板与按键连接。

东芝L600D拆解

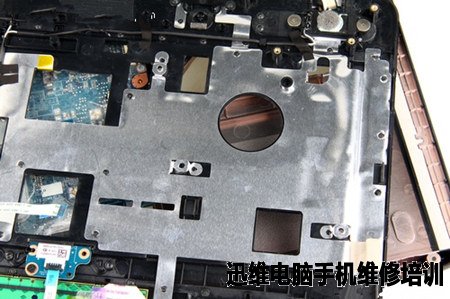

　　面板的左上方背面可以看到扬声器以及覆盖的金属贴片，一方面有利于散热，另外可以屏蔽电磁辐射。

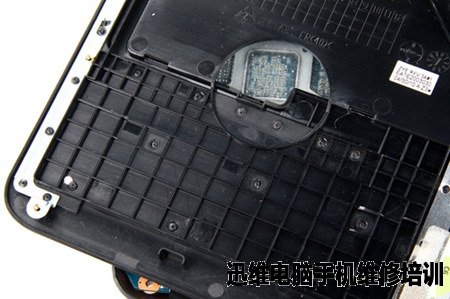

　　右手掌托位置的背面塑料面板的下方采用了多条加强筋，有效的提升了面板的坚固程度。


东芝L600D拆解

面板左侧的金属贴片同样可以防止电磁波辐射

东芝L600D拆解

右侧上角位置背面

　　拆解第二步 主板分离 底部机身布局解析


东芝L600D拆解

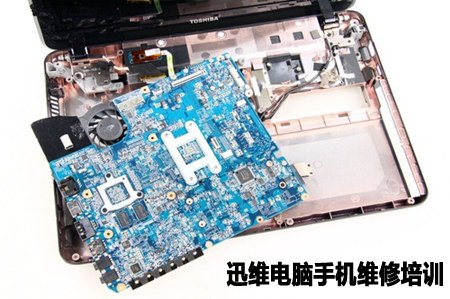

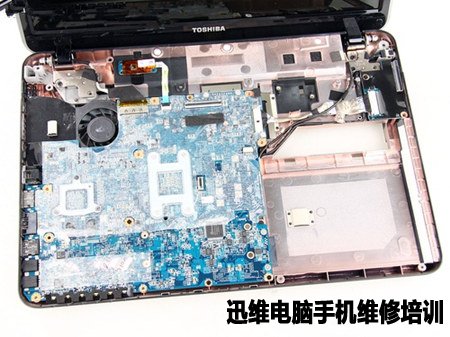

　　拆掉键盘和C面面板的底部机身，左侧是大主板，右侧上方则是小主板，两者通过排线连接。

东芝L600D拆解



　　右侧键盘和掌托下方就是光驱的位置，这部分并没有采用加强筋来加固，强度略显堪忧。

东芝L600D拆解

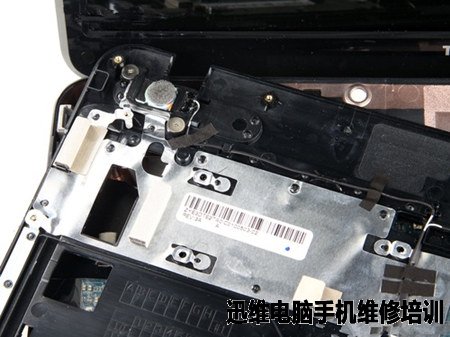

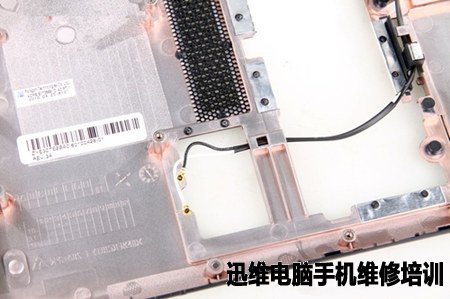

　　机身底部左侧上方位置，可以看到无线天线、小主板、连接排线和屏幕固定金属压脚。

东芝L600D拆解

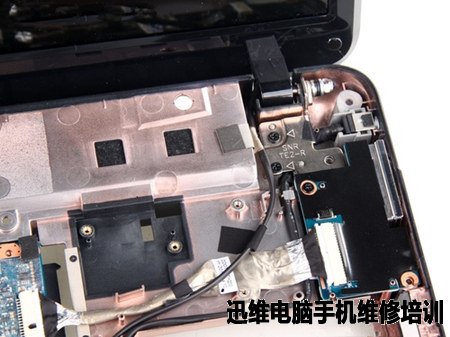

　　机身底部的左上方，可以看到屏幕固定压脚、电源开关、屏线接口以及散热风扇。

东芝L600D拆解

主板的表面覆盖了一层透明的塑料

东芝L600D拆解

电源开关通过一条排线与主板相连接

东芝L600D拆解


　　屏幕的金属压脚面积比较大，可以为用户提供一个不错的屏幕稳固度。

东芝L600D拆解

小主板的正面覆盖有黑色胶纸

东芝L600D拆解

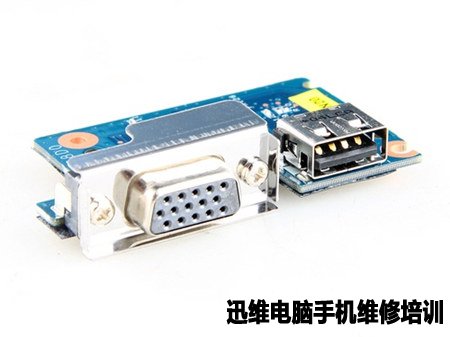

小主板用于承载VGA和一个USB接口

东芝L600D拆解


　　小主板的另外一个侧面，从这个侧面更是可以看到主板做工比较精细。

　　拆解第三步 底部机身结构解析

东芝L600D拆解

　　底部机身的左侧为主板的承纳区，而右侧则相对空旷。

东芝L600D拆解


　　主要发热部件集中在左侧，这也符合我们测试发热时这款产品左侧温度较高的结论。

东芝L600D拆解


　　拿掉主板的底部机身，我们可以看到主板的底面距离机身最底部还是有相当大的空隙的，这直接保证了散热空间。

东芝L600D拆解


　　从机身底部的细节我们可以看出固定的螺栓定位孔高度较高，对主板形成了一个有效的垫高，增高了散热的空间。

东芝L600D拆解

从机身的边缘也可以看出即使安装上主板之后也有一定的散热空间

东芝L600D拆解


机身的进风口上覆盖有防电磁辐射的金属网

　　拆解第四步 主板布局及结构解析
东芝L600D拆解

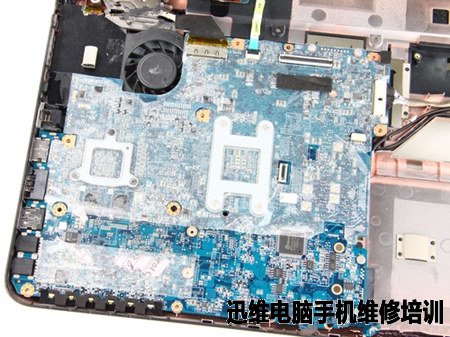

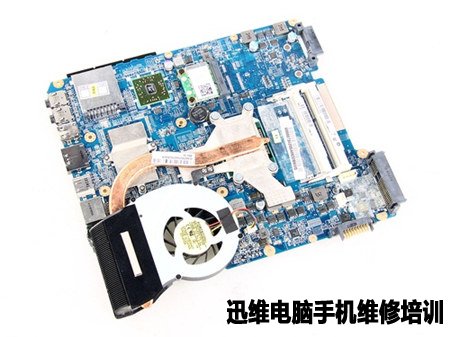

　　主板正面、处理器、北桥、独立显卡，以及显存被散热片所覆盖。



　　主板背面 另外两颗显存、网卡、声卡、读卡器芯片全部被设计在了这一面。

东芝L600D拆解

用于固定散热片和处理器基座的铁片

东芝L600D拆解

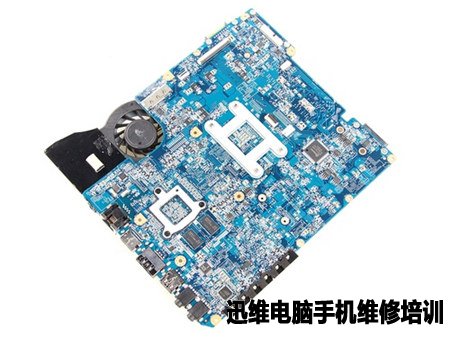

主板细节各部分

东芝L600D拆解


　　主板的主要供电部分做工比较细腻，同时元件的分布也比较合理，较容易发热的电容上方还覆盖有散热片。

东芝L600D拆解

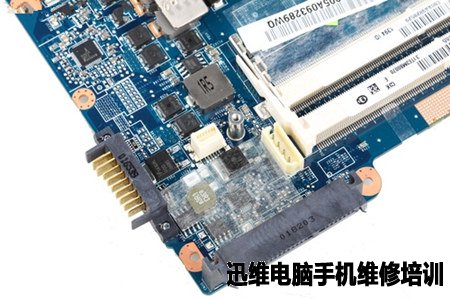

内存插槽和电池接口附近的供电部分

东芝L600D拆解

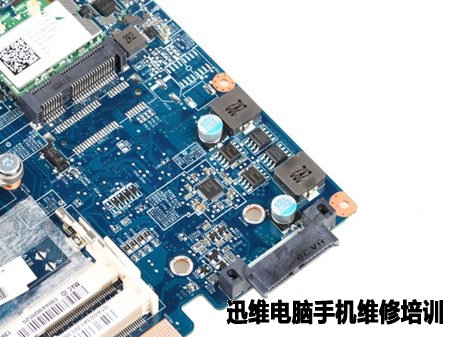

　　硬盘接口附近的供电部分元件分布合理，彼此间空间较大，增大了散热空间。

东芝L600D拆解

内存插槽及处理器附近的供电部分

东芝L600D拆解


拆掉散热片可以看到处理器附近的电容上面覆盖有散热硅脂片

　　拆解第五步 核心硬件及接口近照

东芝L600D拆解

读卡器芯片 RTS5159来自Realtek

东芝L600D拆解

主板背面的显存

东芝L600D拆解

来自Conexant的Cx20585声卡芯片

东芝L600D拆解

东芝L600D拆解

来自Atheros的AR8152百兆网卡芯片

东芝L600D拆解

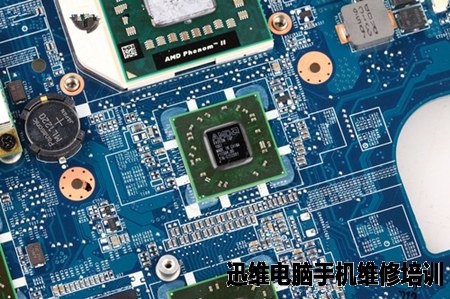

AMD SB850南桥芯片

东芝L600D拆解

AMD三核处理器AMD Phenom(tm) II P820 Triple-Core Processor

东芝L600D拆解

ATI北桥芯片785GX

东芝L600D拆解

ATi Mobility Radeon HD5145独立显卡芯片及两颗显存

东芝L600D拆解

读卡器插槽

东芝L600D拆解

一组音频输入输出接口

东芝L600D拆解

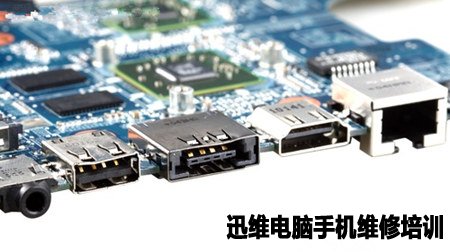

从左到右分别是USB2.0 、USB2.0/eSATA、HDMI和RJ45接口

东芝L600D拆解

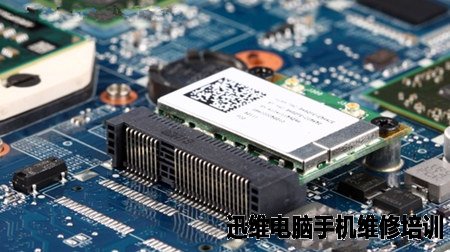

无线网卡和MiniPCIE插槽

东芝L600D拆解

AMD三核处理器AMD Phenom(tm) II P820 Triple-Core Processor的正面

东芝L600D拆解

AMD三核处理器AMD Phenom(tm) II P820 Triple-Core Processor的背面

东芝L600D拆解

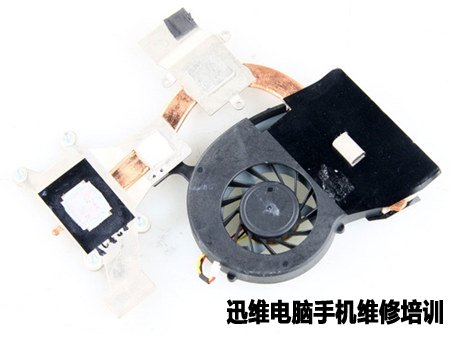

　　散热组件单铜管的宽度很大，两块散热片分别覆盖了处理器、独立显卡以及显存。

东芝L600D拆解
