看不见的做工–华硕ZenPad 3s 10拆机
ZenPad 3s 10作为华硕平板的当家花旦在做工用料上如何？有什么独特之处？带着这些问题，我们进行今天的拆解。

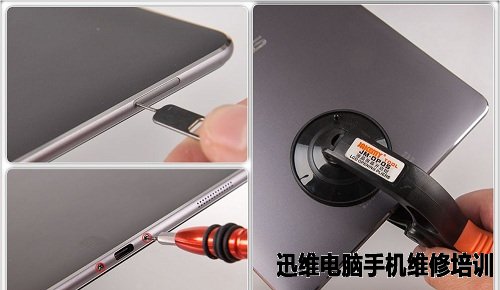

拆机前需要退出卡槽及底部的2个螺丝，然后直接用开屏器吸开。
图1 华硕ZenPad 3s 10拆机
可以看到一体式的金属后盖，由一整块的金属镁铝合金进行镂空处理，结构强度更高。比较有意思的是天线的设计，并不是廉价地用一个片铜皮简单地贴上，而是金属固化在后盖上，天线的发射端呈90角固定在顶部天线信号漏出口，并用触点与电路板连接，很大程度上保证了天线信号的强度。
图2 华硕ZenPad 3s 10拆机

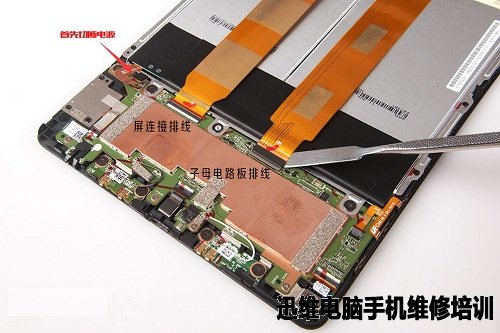

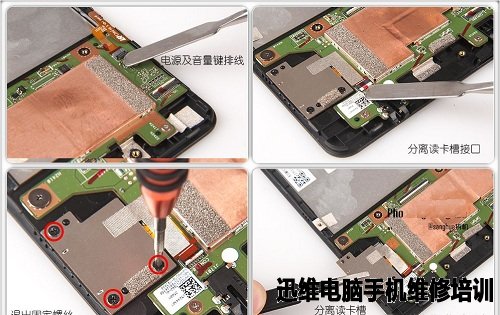

采用子母电路板的设计，2条平行的排线将视频信号和音频及子电路板控制信号分离，以获得更好的显示效果。进一步拆解前先切断电源，防止带电操作损坏电路板，然后分离这2条排线方便拆解子电路板。
图3 华硕ZenPad 3s 10拆机

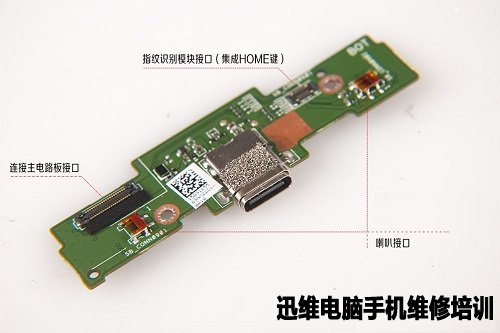

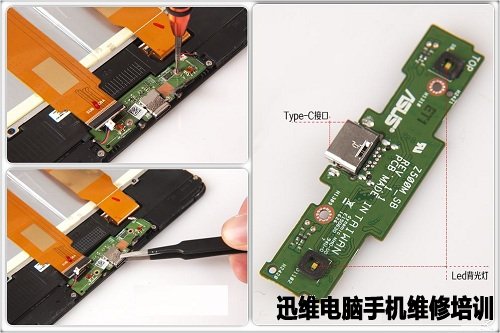

可以看到子电路板主要负责的是音频的通路及数据接口及指纹模块。ZenPad 3s 10正面的返回及菜单键的背光是由子电路板正面的2个LED灯发出。
图4 华硕ZenPad 3s 10拆机
图5 华硕ZenPad 3s 10拆机

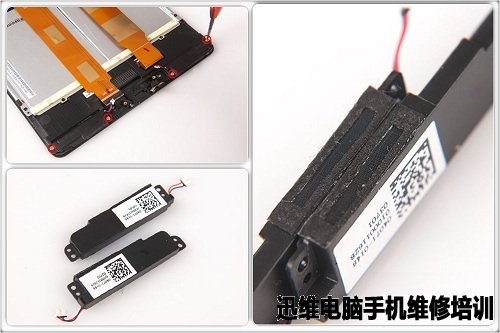

拆解扬声器部分，可以看到ZenPad 3s 10采用的是2个多磁路扬声器，分别对应左右声道，设计有完整的音腔，并且有防尘措施。
图6 华硕ZenPad 3s 10拆机

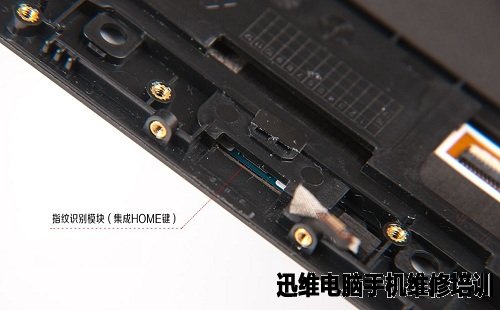

指纹识别模块采用的是一体式模具，因此有着更好的密封性，可以有效防止HMOE键位置进水，同时也彻底隔绝了灰尘进入，但是给维修带来了不便，一旦这个模块出问题必须先分离整个的全贴合屏才能更换。
图7 华硕ZenPad 3s 10拆机

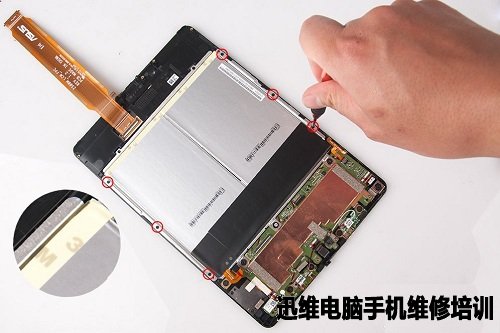

电池使用了3M胶粘贴。
图8 华硕ZenPad 3s 10拆机

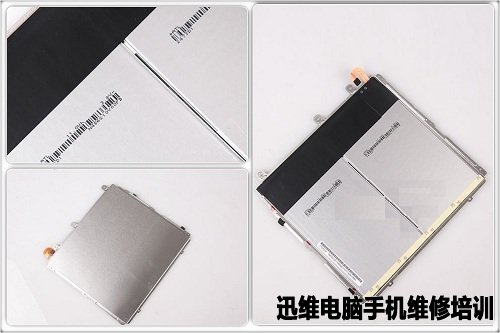

采用2块锂电并联实现5900MAH的容量。
图9 华硕ZenPad 3s 10拆机

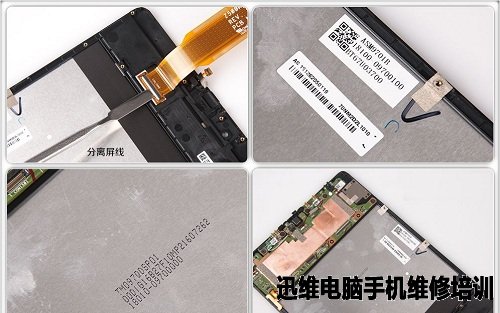

采用的是2048X1536的全贴合2K屏，并支持1024极压力感应。
图10 华硕ZenPad 3s 10拆机

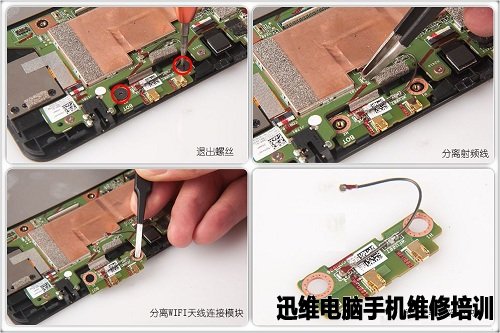

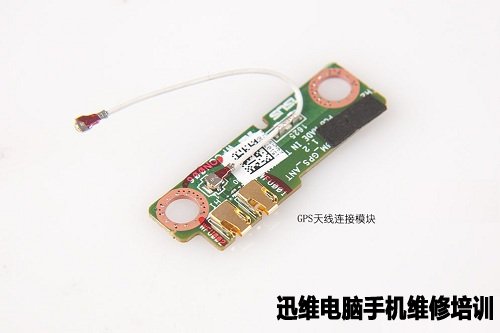

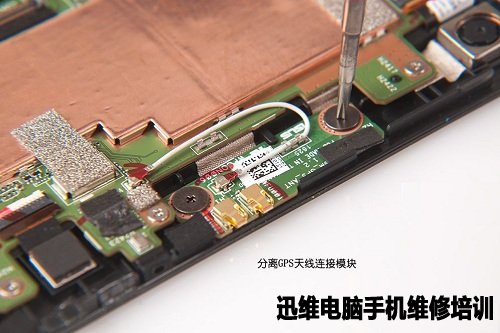

在天线的设计上，WIFI及蓝牙天线为一组，GPS天线为一组，同时天线的连接并不是从主电路板上通过触点直接连接，而是通过射频线先分别连接到2块天线连接模块上，再转换成触点与盖壳上的天线连接。
图11 华硕ZenPad 3s 10拆机
图12 华硕ZenPad 3s 10拆机
图13 华硕ZenPad 3s 10拆机

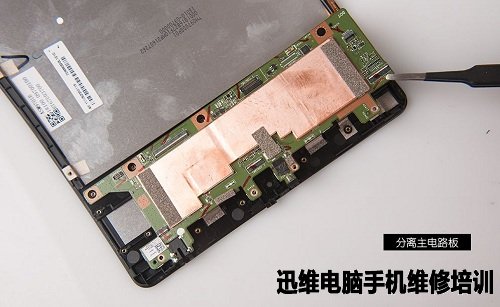

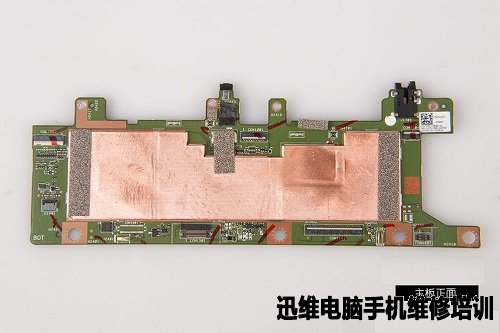

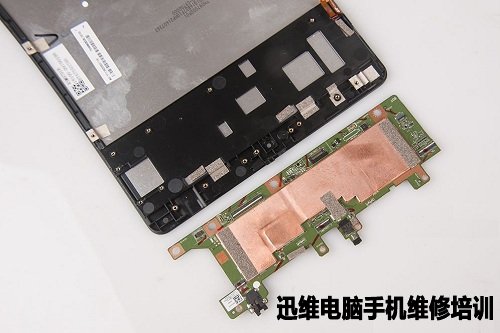

主电路板正面所有的模块全金属罩屏蔽，减少干扰增加稳定性。此外在金属罩上方贴有铜皮改进散热。

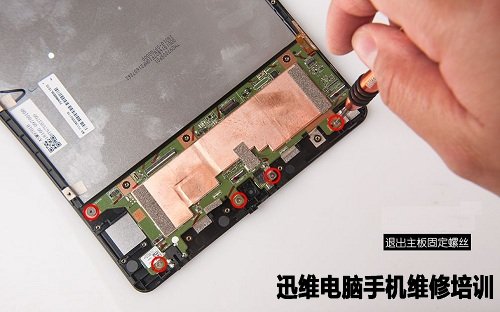

图14 华硕ZenPad 3s 10拆机

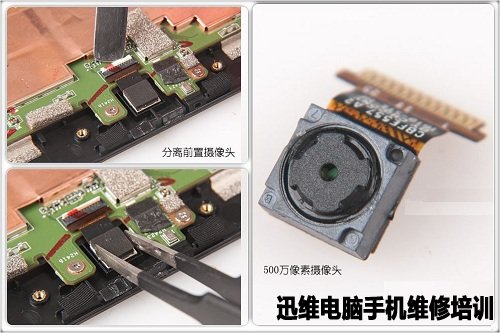

图15 华硕ZenPad 3s 10拆机

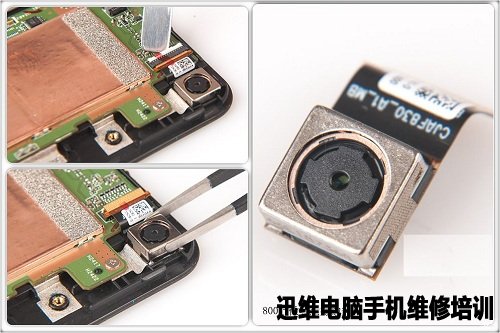

图16 华硕ZenPad 3s 10拆机

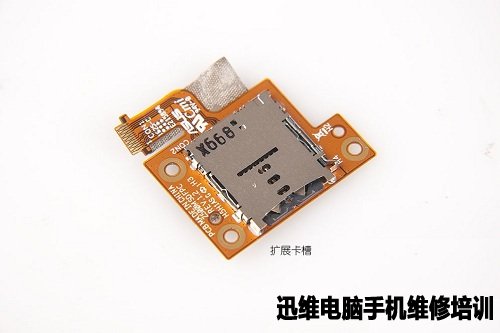

图17 华硕ZenPad 3s 10拆机

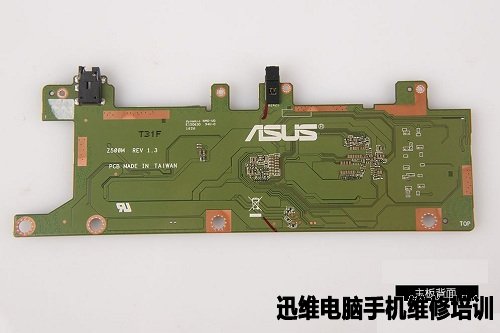

图18 华硕ZenPad 3s 10拆机
图19 华硕ZenPad 3s 10拆机
图20 华硕ZenPad 3s 10拆机
图21 华硕ZenPad 3s 10拆机

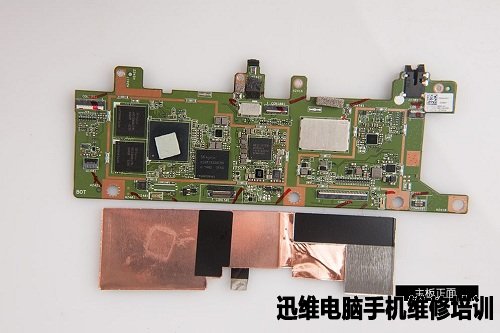

打开金属罩，主控上方贴有导热贴。
图22 华硕ZenPad 3s 10拆机
图23 华硕ZenPad 3s 10拆机

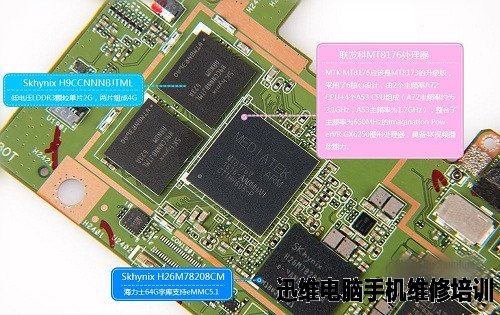

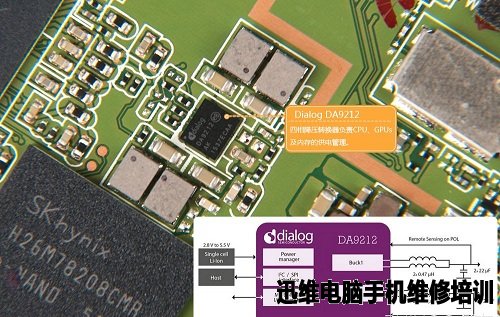

采用了联发科MT8176主控，两个2.1GHz +四个1.7GHz主频的CPU组成六核CPU，GPU采用GX6250拥有更广泛的游戏特效支持及4K播放硬解能力。搭配4G海力士低电压DDR3内存，及64G eMMC颗粒组成目前的主流配置。
图24 华硕ZenPad 3s 10拆机

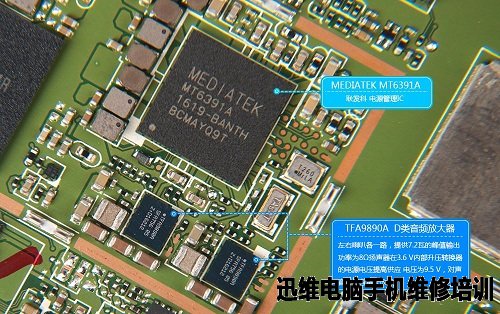

在音频输出上采用了2片TFA9890A运放芯片，分别对应左右声道改善音质，提升音量，这种常用在HIFI手机上的配备出现在了ZenPad 3s 10平板上。
图25 华硕ZenPad 3s 10拆机
图26 华硕ZenPad 3s 10拆机

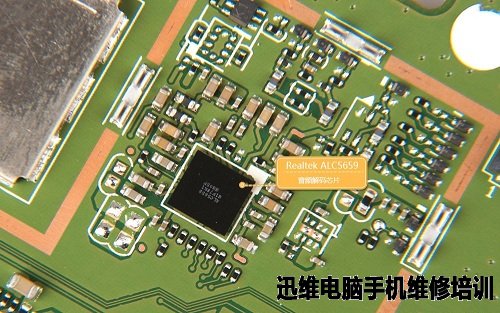

声音的解码使用了ALC5659芯片，支持8KHz~192KHz 24 bit音频。
图27 华硕ZenPad 3s 10拆机

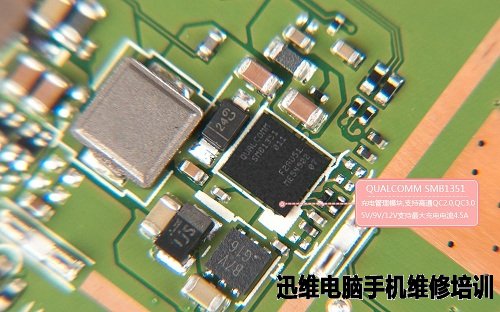

充电管理IC采用SMB1351支持QC3.0快充。
图28 华硕ZenPad 3s 10拆机
华硕ZenPad 3s 10 在GPS和WIFI上采用独立设计，两者互不干扰，增加连接的稳定性。
图29 华硕ZenPad 3s 10拆机

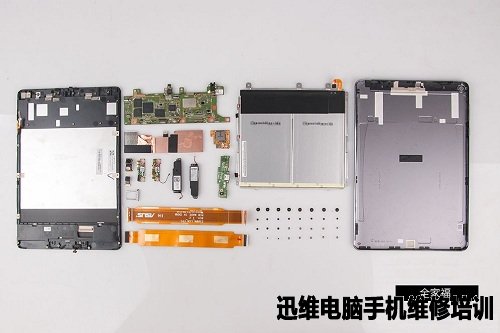

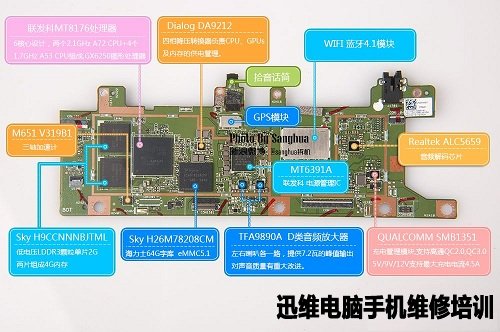

集合图：

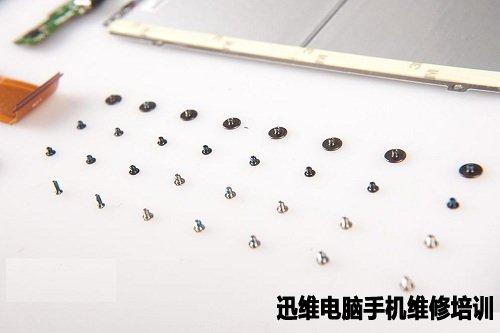

图30 华硕ZenPad 3s 10拆机
图31 华硕ZenPad 3s 10拆机
华硕ZenPad 3s 10拆机到此结束！
