DELL1464二修机的维修
拆机拿出主板目测,上家动过待机芯片51427A,3V和5V的电容及MOS管,EC BIOS,目测上家的焊功还不错。
通电测试,电流会有0.01A,立马掉到0.00A,开关上有4.6V电压,按下有高低高的跳变,主板不上电。分别测待机3V,5V电感,没电压。EC BIOS脚也无电压,EC无供电。
接下来该上电路图了:

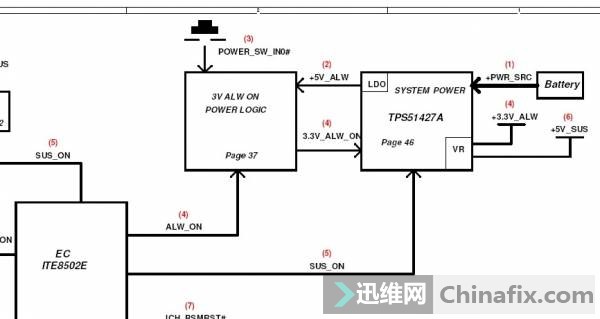

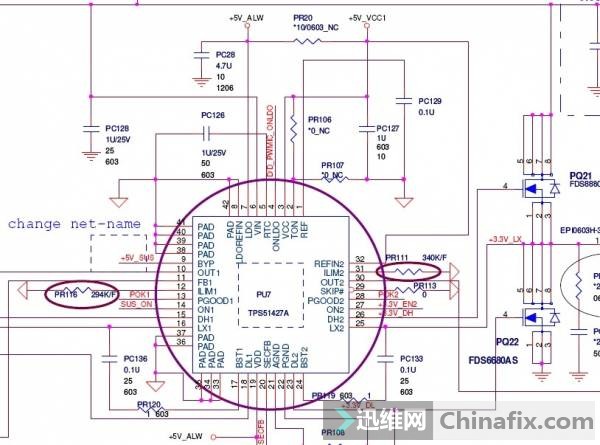

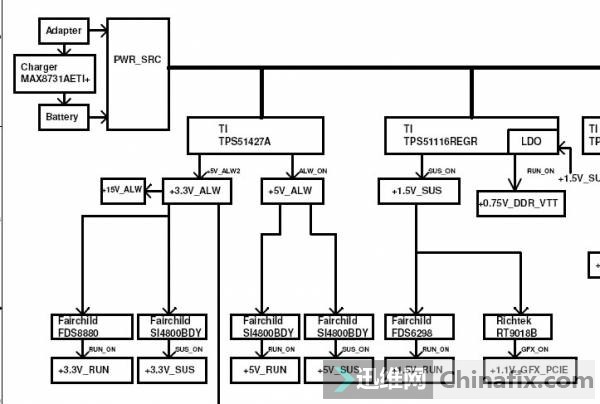

从上面三张图可以看出,在接上适配器后,此机待机只有线性电压+5V_ALW和待机电压+3.3V_ALW 以及+15V_ALW,此机无5V待机电压,触发后由SUS_ON信号来开启+5V_SUS,所以各位童鞋不要再纠结待机5V了……
过节点由3.3V_ALW_ON提供,THERM_STP#应该是过温保护,低电平有效,这里不用理它,继续查找3.3V_ALW_ON:
3.3V_ALW_ON由线性+5V_ALW上拉得到,看图得知,3.3V_ALW_ON受控于ACAV_IN或者ALW_ON,ACAV_IN为充电芯片发出的ACOK的信号,此处3.3V正常,当ACAV_IN为高电平时,Q3导通,拉低Q2的2脚,Q2截止。ALW_ON为EC发出,与电池模式下待机有关,只用电池时ALW_ON为低,5V线性通过R4导通了Q2,当按下开关后ALW_ON才有高电平来截止Q2,从而达到省电的目的。测得R4一端5V正常,另一端0V正常,测得R358一端5V正常,另一端,也就是连接3.3V_ALW_ON的这端只有0.8V多,敌人发现了,断电测试其阻值,无穷大~更换一枚100K的电阻,上电测试,3.3V_ALW_ON有4V左右的电压,再测3.3V_ALW电压有了~
待机正常了,按开关,还是不上电,想到上家动过EC BIOS,图纸上是25L8005,直接找一个25L8005,在论坛下个BIOS刷入,还是不上电, 由于上家动过BIOS芯片,先测量BIOS到EC的线路,发现BIOS的第二脚与EC的103脚不通,中间的R332电阻不见了,被上家取掉了,看图纸是33欧的,直接连起来。
上电,按开机键,电流刷刷刷的往上跳,接屏再试,DELL的LOGO出来了
电池模式下,按下开关,ALW_ON接受到EC发出的高电平,导通了Q1,使得Q2的2脚接到地,此时Q2的2脚就是低电平,从而截止Q2……我就是这样理解……如果不对请指正
