手把手带徒弟秒杀人为故障机全程实录!

时间:2014年4月12日
地点:广西柳州
天气:阴有小雨
作者:我是刚来的(兼摄影师)
维修员:小齐
被虐对象:联想E435
故事前言:那是一个情深深雨蒙蒙的下午,我的那个她正在情深深的看着屏暮里的“都敏骏西“,而她的那个我正在为了末来的奶粉钱正在与一个誓死不降的铁板而努力奋斗着。。。

“请问哪一位是杨哥”,放下手中的表笔,转头看去,那是一个年轻帅气的小伙。

我是刚来的说:我正是,你是?

小伙:…….
还没等小伙开口,我是刚来的连忙说到:"你莫非是前几天说从北方过来拜师学艺的那位学员?
小伙:正是,我叫小齐
我是刚来的:我叫“我是刚来的
小齐:杨哥好。

一个星期后的中午……..
一个手持大包的客户走进了精五门的大门,莫非来踢馆的?NO,是来送钱的。
客户:我机子进水了,开不了机了。我朋友也是修电脑的,拿到我朋友里已经检测过了,说是小问题的。
我是刚来的:进水还小问题呀,那你朋友都说小问题了,为什么他不直接帮你修好呢?
客户:他有事,出外地去了。
我是刚来的:(我的那个去了,什么牛头不对马嘴的)你这机子肯定是主板问题的,修好费用大概两三百吧,你觉得合适就留下来修。
开单走人。

维修篇:
小齐:杨哥,这台机子给我适适吧。
我是刚来的:正在此意。
数分钟后,小齐已经把机子拆开。我心想:从外地引进的高徒就是不一样,那是相当给力呀。
我指着那被他扒得一丝不挂的它问:这是出自哪家的大家闺秀呀。
小齐:仁宝,杨哥说过LA开头的。
我是刚来的:板子有进水的痕迹吗?
小齐:没有,挺干净的。
我是刚来的:主板有短路吗?
小齐:正常,我用万用表打了各主供电的对地阻值,没发现敌情。
我是刚来的:哦,那可以上电了。
小齐:好的。

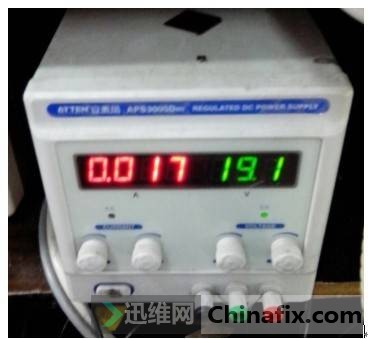

接上直流电源,电流0.017A

电流0.017A
我是刚来的问:这电流在正常吗?
小齐:正常。

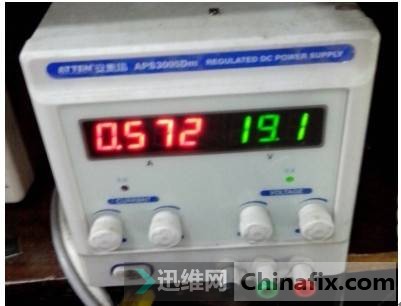

按下触发开关,电流上到了0.572A保持,无跳变
电流上到了0.572A保持
我是刚来的问:从这电流来看,机子大概什么故障,跑码了吗?

小齐:嗯…好像….看看笔记…..(好家伙,临阵磨枪)
我是刚来的:要想知道跑不跑码很简单,请上神器不就知道了吗

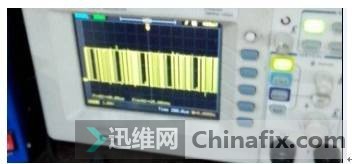

跑码

记住了,记住这个波,这是南桥通过SMB识别内存的波形,有一次的脉冲方波,说明机子已经跑码,但因只有一次,所以故障为档内存。如果有两次则已经通过。
小齐:记住了,哈又学到了一招。
我是刚来的:好,现在故障基本可以锁定为机子已跑码,不过内存,那么我们就按档内存的思路进行检修吧。
我是刚来的: 内存有几个基本的工作电压,记住了,它们分别是:SPD3.3V 0.75V的REF和VTT。你去测一下正常吗?

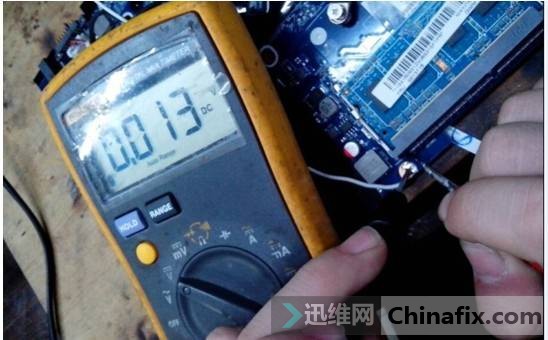

小齐:报告杨哥,发现敌情,REF和VTT均为0V。
REF和VTT均为0V

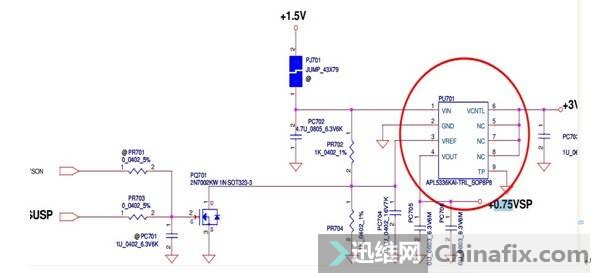

好,打开图纸,看一下此电压来自哪里
打开图纸

我是刚来的:这电路看得懂吗,可以分析出来吗?
小齐:…………..这里省略一堆字。
我是刚来的:嗯,差不多,既然电路的工作原理都分析出来了,那你有维修思路了吗?

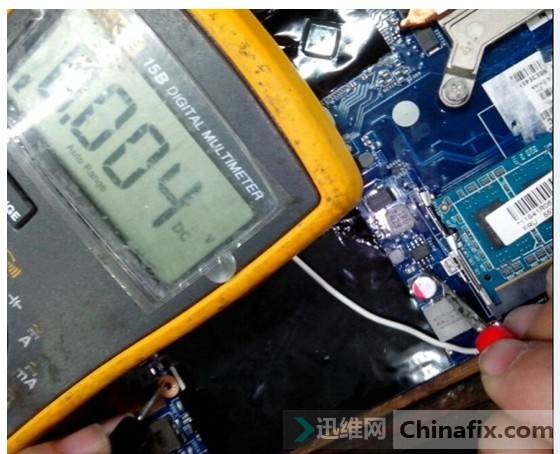

小齐:杨哥,发现敌情,第一脚的1.5V电压输入为0V。
第一脚的1.5V电压输入为0V

我是刚来的:我的那个去了,怎么可能,这1.5V正是内存的主供电呀,怎么可能为0V。你再测测看

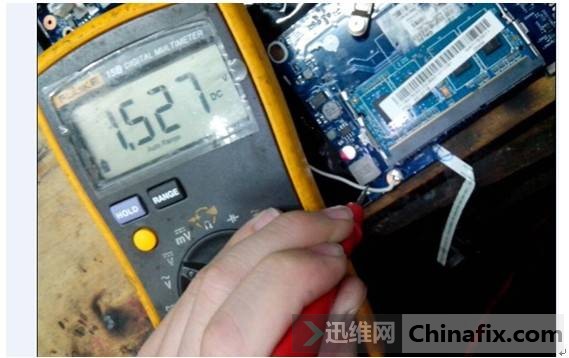

小齐:正常呀,有1.5V
1.5V

我是刚来的:我的神,这种事情都会发生,你知道发生什么事情没有?
小齐:断线?

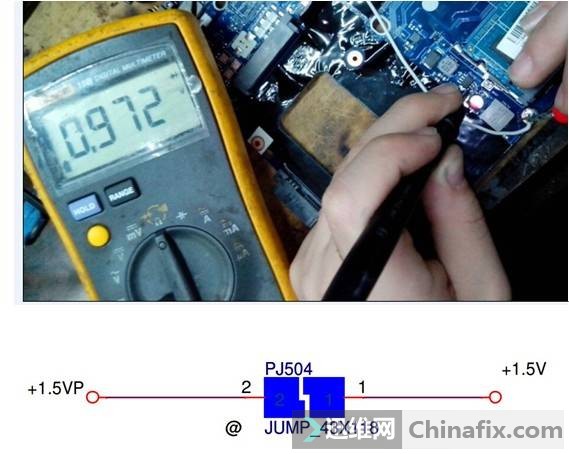

我是刚来的:聪明,你用二极管档测一下芯片的第一脚和内存的1.5V电感肯定不通
1.5V电感

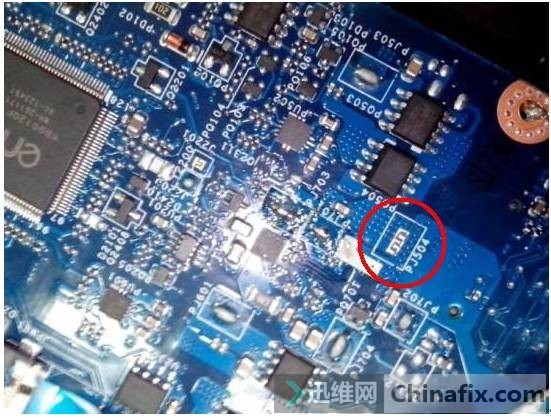

数秒后,在板子找到了跳线PJ504,眼前的现象把我们两个小伙伴都惊呆了
跳线PJ504

到这时,我是刚来的才明白过来,原来挨客户忽悠了,那是什么朋友哦,朋友能干这事? 而且干得也太没水平了,从开始修板到现在没有花几分钟,一下被我们秒了。

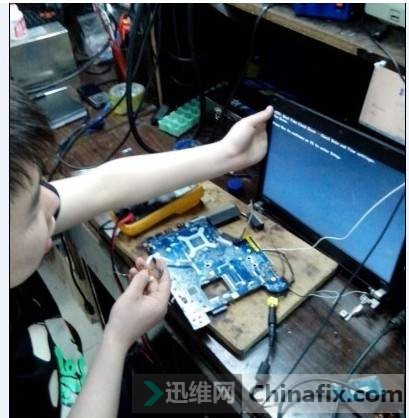

维修故障机

以上故事纯属虚构,如有雷同,纯属巧合
