　如果把来【迅维】学习之前不能独立修理电脑硬件的同学叫做小白的话，我可以说是白得发亮的那种纯小白了，理由我们往下看：



    我个人概念里把来【迅维】学习的同学，按基础分为以下几种：



    第一种： 这是什么？——以前从没接触过硬件维修领域，对元件仅限于见过，但具体是什么，作什么用，完全不知道。

    第二种： 这是怎么了？——以前有接触过硬件维修行业，对元件有一定的认识，大概知道做什么用。这部分同学一般都跟过师傅，但可能师傅没精力教或者其他原因，来【迅维】是为了接受更系统的学习和实践。

    第三种：这是为什么？——有过相当一段时间的硬件维修经验，懂得分析硬件的故障。这部分同学有的在维修店或者相关工厂上过班，有自己开店的打算但自觉技术不够独挡一面，于是来了【迅维】。

    第四种： 这问题怎么解决？——有着非常丰富的维修经验，能独立完成维修工作的。前面3类同学会的这部分同学都会，有的是开店好多年的。这部分同学来【迅维】纯粹钱多闲得蛋疼花钱来【迅维】虐小白的！ O(∩_∩)O哈哈~



    对于实际操作，按对维修工具的反应，我也把同学们分为几类：



    第一种：这是啥？干啥用的？

    第二种： 知道是什么，也知道怎么用？但用的不好。

    第三种： 知道是什么，也知道怎么用，而且用得很好。



    我是按两种分类都是第一种的，当部分同学已经很熟练的在分析电路图时，我还在被三极管、场管这些以前只听过的东西搞得晕头转向；在一期的焊接练习时，当部分同学已经在挑战10分钟拆装I/O 时，我还在为补线和拆装5个电容头痛；而至于热风枪、BGA、示波器这些，之前更是见都么见过，连万用表也只是见别人用过。1期开学第一天的摸底考试，我只考了6分，其中有2分是问基准时钟频率的，我随手翻了下书竟然在第一页找到了，否则只能拿4分~~~ 基于0基础的起点，1期和2期的学习对于我来说真的是非常痛苦，我也学得很吃力，特别是二期，每晚回来做作业都得做到11点以后……



    但是幸运的是，终归还是到了3期，再过半个月就完成在【迅维】的学习了，希望能在【迅维】各位老师大神的引导下，能够真正踏进硬件维修的大门。老师引入门，修为靠自己，以后就得靠自己了，呵呵！



    好了，不浪费口水了，转入正题。



    上周四领到了第一块“是发给我修而不是发给我看的板子”——LA-3732P。说真的，对于修好3块供电板才算及格，我感觉压力挺大，至于良好优秀，那是不敢想了。当我领到板时，我第一想法就是，找个大神帮忙修一下，力求保个及格，但大家都是刚拿到板，谁有空来帮你呢？硬着头皮自己上吧。

    先按步骤进行目测，发现少了个EC，当时心里就是咯噔一下，这是什么运气啊？明知道我焊工不行，直接就来个下马威！没法子，跟老师要了个EC——KB926，花了差不多2小时才焊好。之前得到阿林老师的指导，对于脱锡已经练得感觉已经很不错了，为什么拿个新EC却反反复复脱不好呢？真是郁闷，又被强哥叼了一顿……还有就是供电芯片飞了2条线出来，当时就在心里祈祷可千万别是芯片坏啊，我可飞不了线。PD6的1脚也飞了条线到PC32，当时查了下图纸，PD6是2脚跟PC32连接的，没想明白为什么会有这条线，但也不敢轻易拆，存在就是合理嘛，但如果把这条线看成是一个坑，那就更合理了。

    焊完EC，上午过去了，下课了，吃饭去。下午回来给各大电感打值，都没短路（5V电感对地只有192，这个事后来给强哥又叼了一顿）。

    好，上电。公共点——18.7V，无3V/5V，上管D极有18.69V，上下管G极无电压。

    其实这个时候我脑子里是懵圈的，完全不知道该如何下手？？！！由于第一次修，也没记录过程，忘了当时是什么原因，把5V上管拆了，再上电，看到电容脚下在冒泡，赶紧断电。把下管拆了，再上电，1秒钟后，芯片烧了。不要问我为什么要拆上下管上电，我也不知道。



    总之就是很郁闷，前几分钟隔壁的袁同学刚烧完芯片时我还在庆幸，没想到厄运就降临了。



    拆了芯片后，我头更大了，1-5脚焊盘已经锈迹斑斑了，20脚由于刚才的动作，也把焊盘烧断了。洗干净焊盘后去跟强哥拿了个EC，回到座位上左看右看，觉得要飞4条线（1、2脚空脚）对于我来说是不可能完成的任务。



    思前想后，决定硬着头皮去跟强哥商量换块板。结果自然又是被叼一顿，强哥说就飞这么4根线都飞不了，后面遇到要飞十几根线的该咋办呢？想想也是理，那就上吧。当然，在这里要卡几天也是心里没底的。



    由于之前没有飞过线（只在1期时补过信号线3根），更别说从挨得这么近的芯片引脚飞线了，完全不知道怎么下手，只好先把芯片焊上去了（事后证明，这是错误的）。焊好芯片后，头就再一次大了，这到底该咋飞啊？飞来飞去，老是不能把铜线焊到芯片脚上，有时候把3脚的焊上去了，但焊4脚的时候又碰掉了。焊接生手的痛啊，你不懂！就这样，反反复复，下午也过去了。由于晚上要上液晶，也就没继续焊。白天的经历搞得我晚上液晶课修电源板时都不敢上电



    第二天上午抽查和讲课，做了15个俯卧撑。



    下午。对于飞线已经是完全没辙了，向高手求救吧。于是我去向我认为焊工了得的晓玉同学求救（为什么找他呢，因为我听徐同学说1期的时候经他指点了一下，三项焊接一次过搞定，简直就是偶像级的人物啊。虽然感觉1期2期理论他考得不怎么样，但3期对于他就是如鱼得水啊，按我的分类，他应该是属于两种分类都是第三类人）。但他正忙着修自己的板，没空帮我，想想也是，这时候谁有空帮别人呢？于是我退而求其次，让他教我飞线的方法。他让我先把芯片拆了，把线的另一头先焊好，留对长度了铺在焊盘上，再把芯片焊上去。回来按他的方法，拆掉芯片，清洗焊盘，焊线，摆线，焊芯片，一气呵成（其实也花了一个多小时）。哈哈，高手就是高手，一招搞定。



    由于心理有阴影，不敢立刻上电，先排查各脚和相连的元件有没有问题。先从飞线的脚开始吧，结果第一个就蒙圈了，不通！查来查去，才发现是之前在301买的铜线外面的漆没有刮掉，导致没有导电。坑啊，大坑！那铜线卷上可是印着“不用刮漆可直接焊接”的，难道这几个字就是为了坑我么？



    没法子，只好拆了把铜线刮漆，为了保险起见，还给铜线全部加了层锡包住以保证能通电。重新焊接好后，再测，这次通了。一下午的努力总算没白费，哈哈。



    重新对所有芯片相连的元件都测量，除了测量是否连接上，对电阻也在线测一下阻值。还好这个芯片周围很多0Ω电阻，这倒省了不少功夫。一圈下来发现两个图纸里标示为0Ω的电阻 PR58 和 PR53 都有阻值，拆下来测了分别是 1000Ω和10KΩ，于是直接不装了把两脚直连。拆了2个电阻后，对于前面提到的飞线，思来考去，觉得应该也是一个坑，于是也拆掉。欢乐的时光，总是过得特别快；痛苦的时光，也过得很快。搞完这些，下午课又到头了。



    第三天，星期六上午。

    前面也说了，由于5V电感对地192上电被强哥叼了一顿，再次打值，还是192；把后级电路断了，还是192，决定拆电容看看（电容不是不容易坏么？为什么要拆电容？别问我，我也不知道，我猜的，谁知道这是不是又是一个坑呢？）事实证明，我的猜测是对的，拆了电容后再给电感打值，570，哈哈，还好没有猜错。果断换了一个，装上后打值 501，正常了，嘿嘿！

    至此，已经能想到的方法都用了。怀着死就死的心态，上电。
    啪，按下开关！没冒烟，心里安定了点。

    拿万用表来测公共点，这次有18.99V了；再测3V电感，3.3V，哈哈；再测5V电感，5.14V，狂喜！

    断电，上示波器，逐一抓波，正常！哈哈

    这两天的晕头转向、纠结、郁闷、痛苦、踌躇、还有刚才上电时的提心吊胆，都在这一刻烟消云散，真是太令人兴奋了！！！哈哈哈哈哈……（此处应该有掌声）



    不过，这次板虽然修好了，但完全是靠猜和拆，在实际的维修时，还要按这样来处理的话，估计得饿死了。还是要多加学习和在以后的工作中多多积累经验，总结教训才行。

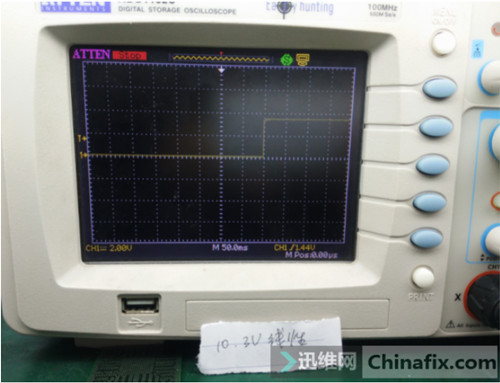

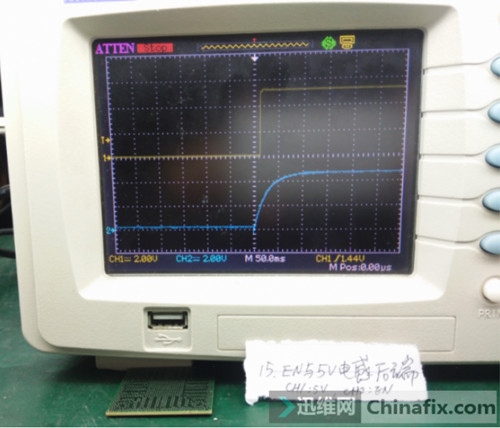

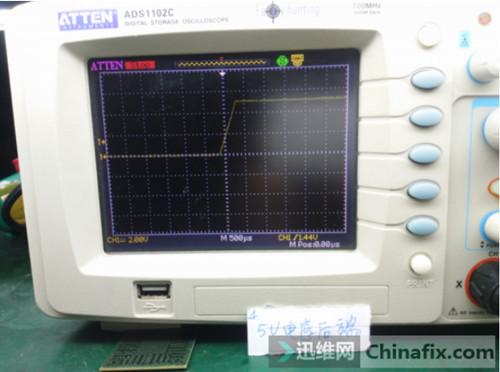

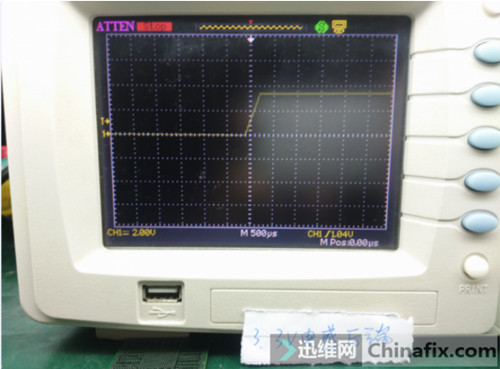

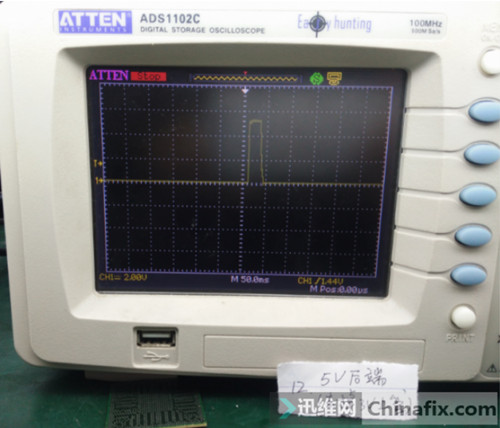

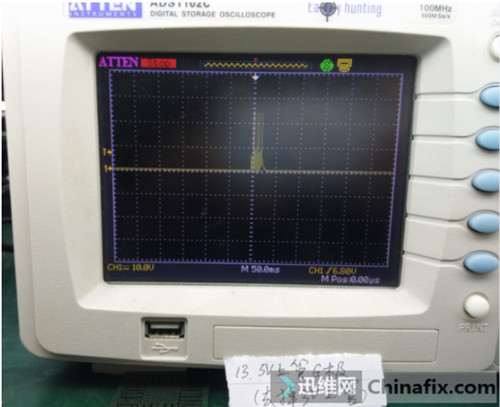

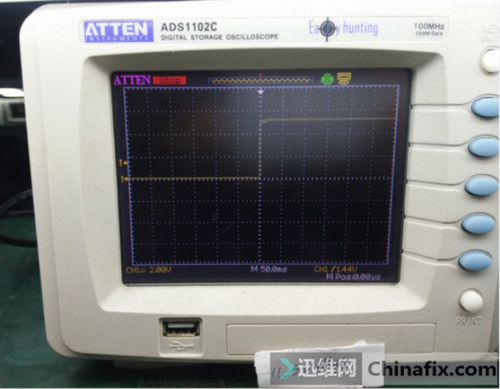

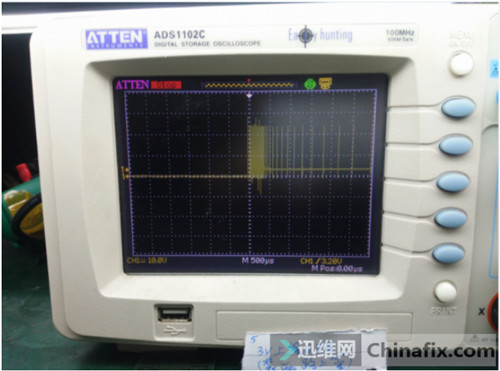

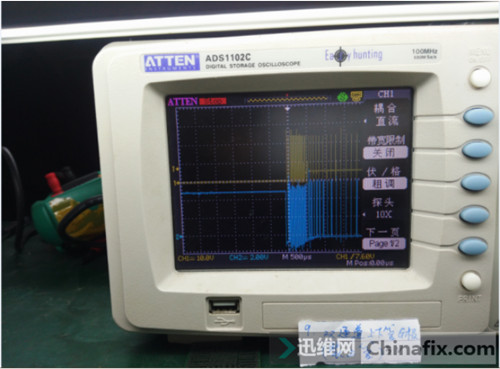

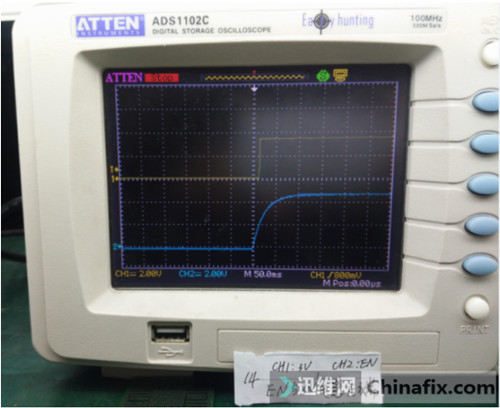

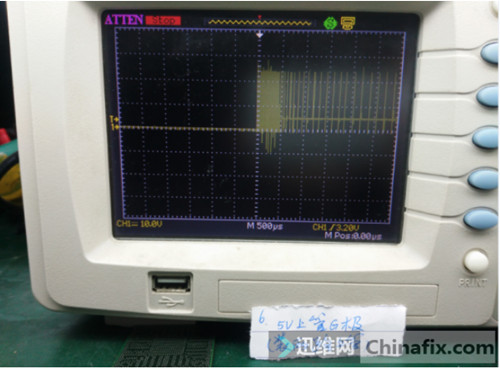

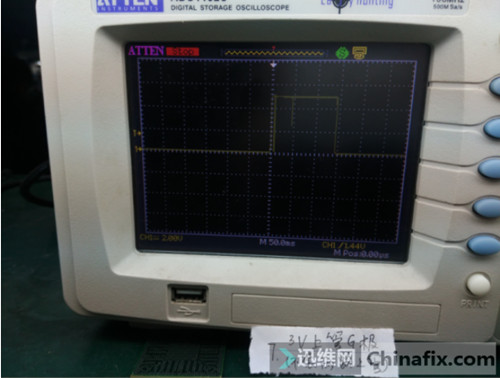

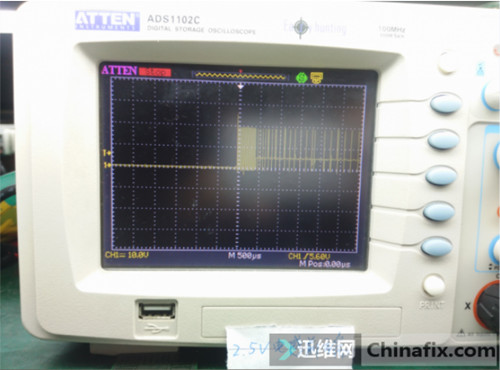

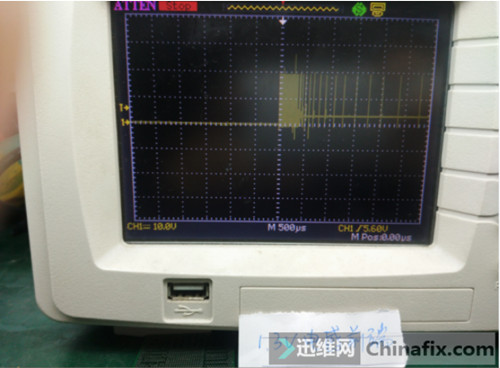

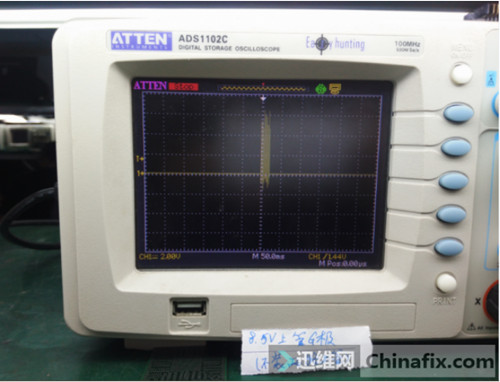

    最后交一下作业，波可能不好看，但是真真实实自己抓的哦！

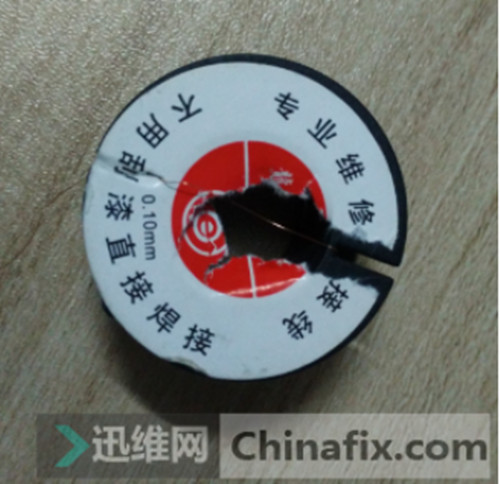

    看波前先看看坑爹的铜线圈

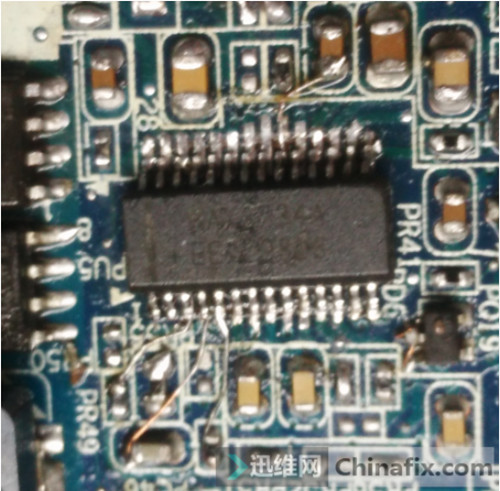

还有花了一个下午飞好的线，这是本次维修中最值得我开心的成就了，焊接高手别喷哈！
