主板型号：ASUS B85M-K PLUS
故障现象：主板死机
维修过程：

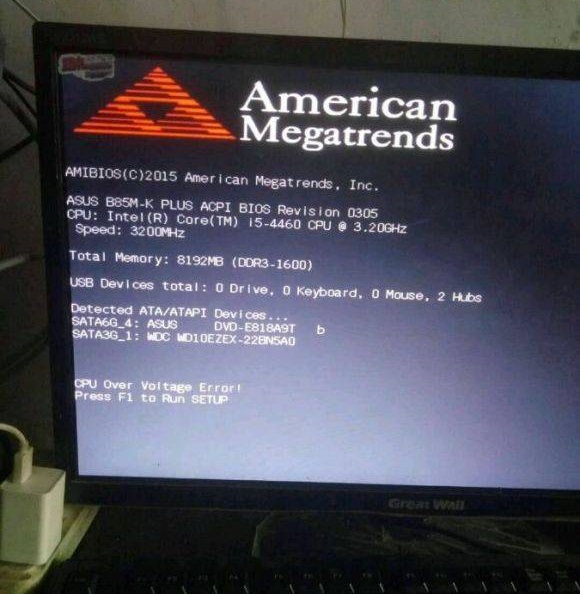

　　收到一块ASUS B85M-K PLUS故障板，开机提示CPU OVER VOLTAGE ERROR……然后就F1，开机很快会死机。

　　在论坛搜索相关贴子，很多坛友说是5V 12V 和VCORE 的检测电路问题，也就是说IO附近的相关检测电阻坏。不过，此板不是的，这次VCORE电压2.35V，高了很多，检测电阻那几个地方，技嘉主板十个至少四五个是这个原因，但华硕的很少，重点检测了P_VCORE_VREF_10、P_VCORE_COMP_10、还有EN开启等相关电压，都正常。
　　更换一个VRM芯片，结果故障不变。VRM芯片周围所有电容电阻打值，发现一处相差有点大，虽然是在线测电阻不太准但明显差了不少。

　　这里进VRM芯片以后改名为P_VCORE_SET2_10，在线测只有1不到，此电阻是90.9K的，更换同型号的电阻，实测VCORE为1.74V，正常进系统，拷机半小时正常。故障排除。
