主板型号：联想IH61M V4.2

故障现象：主板开不开机（正常通电）

维修过程：

　　鑫智造中找图纸，找供电，优先PLTRST复位，示波器抓BIOS自检波形。

　　发现无读取BIOS动作，此板为双BIOS 2M/4M，拆下后发现有点氧化，接触不好。

　　清理一下， 刷BIOS后，仍然没有读BIOS动作。接下来测供电！

1、测PLTRST电压3.3V/没有0V
2、没复位从南桥供电查起：1.5PCH，正常；南桥旁边的电容0.8V；南桥供电1.8V；南桥供电1.0V。南桥主供电基本正常。

　　查下内存供电和cpu供电：主供电0.89v、SPD供电3.3V，图纸上找到CPU供电管理芯片U8。

　　各路PWM电路开启：

　　PWM1/2/3/4路供电4.7V，发现没有CPU主供电，查条件！
　　二级转换供电芯片条件：芯片主供电12V，由CPU主供电芯片发出的开启信号3P、1.9V。
　　芯片条件还有一个BOOT自举升压电路。

　　查看图纸芯片条件，发现芯片条件基本满足，但就是没有输出CPU供电。

　　继续查！

　　Inter主板H61 3代系列还有一些总线供电，就是VCCIO1.1V（过场管下来有压降）.

　　VCCIO供电之后，还有PG信号输出作为下一个总线供电开启。

　　同时同路输出VPU_VTT PG供电。

　　1.0V PG电压，PG供电产生CPU核心芯片开启，才有了PWM1/2/3/4路开启。

　　还有一个供电叫VCCSA（俗称管家供电0.9V），测试发现 VCCSA供电没有，南桥当然不能读BIOS。测量场管导通G极0.2V G<S（N截止）。

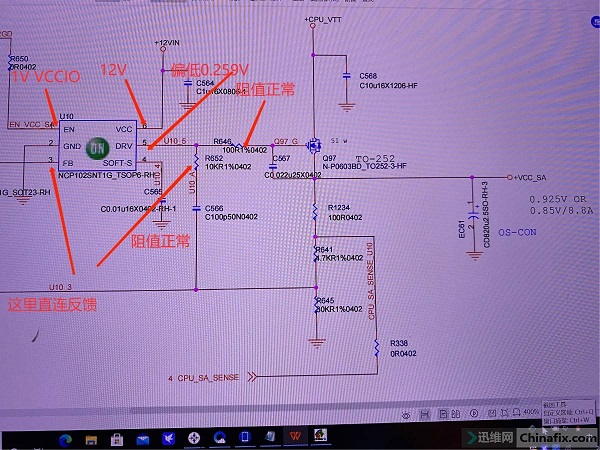

查看电路图线路条件。

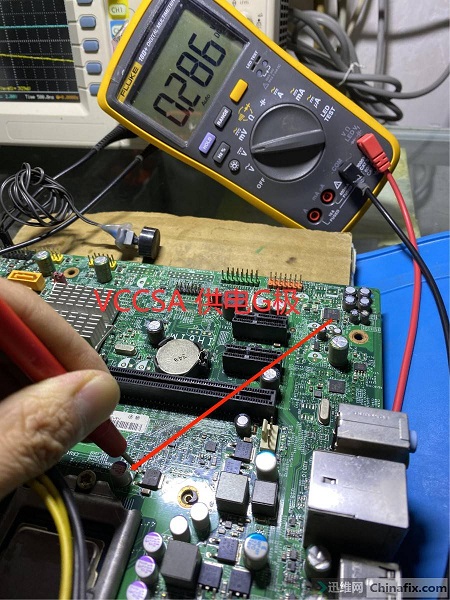

　　此处是VCCIO转VCCSA芯片，万用表表笔所指是G极驱动来源。

　　根据图纸，测量其中的条件，G<S无法导通产生VCCSA，驱动脚电压明显不够，相连的元件无问题，说明芯片本体坏了。

　　场管只要满足条件即可输出，手上没有这种芯片，G>S，S极0V，只要在G极加上一个大于2.5V电压就可以实现。

　　处理好后测量VCCSA供电已经正常产生了，CPU供电、PLTRST、正常产生，装上内存，滴滴，开机正常了。
