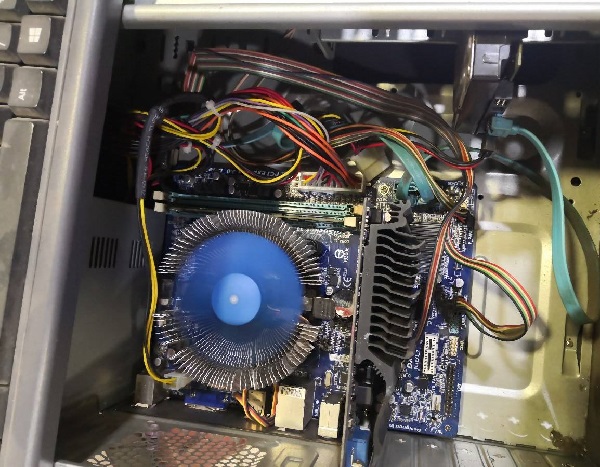

【主板型号】技嘉GA-H61M-DS REV2.0



【故障现象】上电风扇转一会停一下，再转一会停一下，诊断卡不跑码显示00



　　检查供电发现无CPU供电，CPU-VTT有1.09V  检查CPU电源管理芯片是ISL95836。



　　测量芯片供电正常，检查9脚开启电压为零。发现敌情，按图追踪发现开启电压VTT_PWRGD是CPU_VTT经过上拉电阻R47转换而来。



　　上电测量Q18G极高电平5V,Q19基极电压0.67V，判断Q19损坏，找一只1AM7换上。



　　上电开始跑码亮机。





　　到此维修完成。
