板号：X555LD 2.0

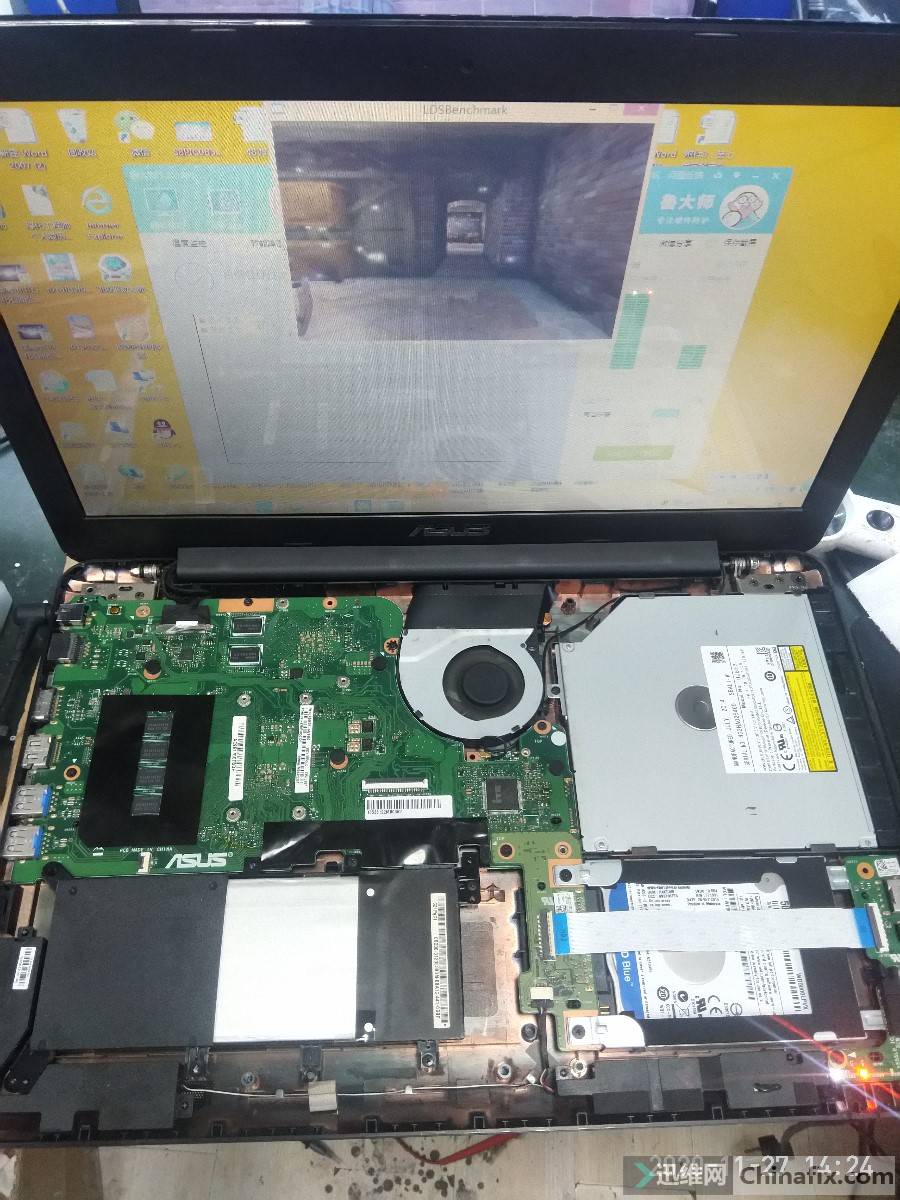

　　维修过程：贴纸写着不开机，未拆机子时通电试开机一下，电流上0.6A快速掉电。劈叭啦拆开机器，看主板图。

　　主板正反面净洁如新，是个纯正的一修机器。拆机裸板第一次通电发现竟然是电流0.6A上下跳变化，有显示的迹象，接屏幕一试显示了，这时把机器所有外部设备份简单装回开机试一试，发现开机显示进入到桌面不到一分钟的样子就掉电，接着开机显示中不到桌面又掉电，又接逐个外设，光驱，硬盘，键盘都除裸板显示的时间似乎要长一些，但不超过3分钟又掉电，进入BIOS设置也一样。

　　别想那么多了，刷了一个工厂程序，发现与原来的现象差不多，但是又出现了一些其他的新现象，重复测试发现有些时候多次触发竟然不能上电，断电再触发又能显示。这段过程没有正试修板，下面的内容是最出彩的部分。

　　原机BIOS程序刷回，通电不触发情况下，多次轮回测量EC和桥模块待机条件没有发现异常的地方。主板不能冷却太久，也就是说通断电要连续测量待机信号电压 ，功夫不负有心人，终于有一回出现了四五次触发都不上电的状态，不敢断电，EC的第14引脚复位信号EC_RST#电平有异常，电压只有1.35V（心中暗喜）。

　　断电又测量3.3V又正常，触发又上电，上面有讲过到时间极短内就会肯定出现问题，所以这次一直监视着这一个信号，做着多次重复断电触发的工作，问题也是多样性的出现，这个复位的电压在出现问题时波动的。既然这个复位有问题就找个部分电路分一下。先来个EC大头照。





　　测量+3VA_EC电压是稳定的（而复位电压有时是有波形的），测量Q3202 双小MOS管的第3脚电压是变化的，第2脚是开关信号电压是正常稳定的，第5脚电压波动变化的，准确更换Q3202，故障彻底排除。
