机器版号：联想LZ57


　　故障现象：人为故障（大量缺件）

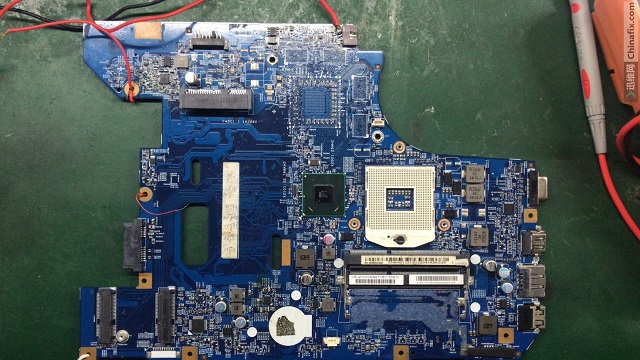

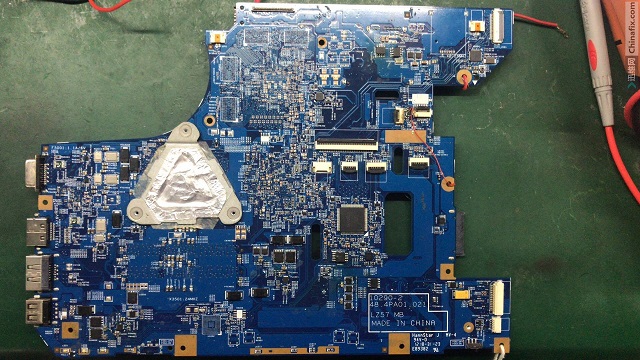

　　7月30号来迅维到现在已经一个月了，进入高级班开始修板，是人造故障板，感觉压力大了很多，但是想到学的东西终于可以用上场了，心情又有些小激动。先来两张正反面是帅照。

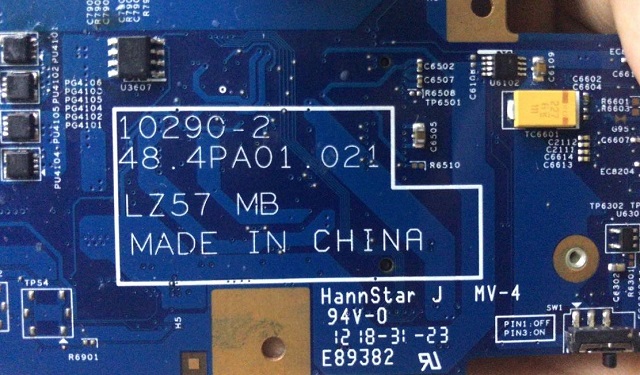

　　版号特写。




　　拿到板子首先看一下没有进水痕迹，也没有变形，但是明显看到了很多元件是缺失的，先把明显缺件的补上。然后一测公共点大短，公共点大短一般是滤波电容、MOS管、电源芯片，大多都是滤波电容的问题，所以先查电容。公共点附近的电容一个一个查，发现某电容用铜丝连一起了，用镊子挑断，公共点不短了。






　　然后对各大电感打值，不为0就放过，公共点到电感打值，判断上管有无击穿，发现都没事。之后就开始跑线路了，发现有个二极管装反了，先换回来。









　　上电，刚换回来的隔离管D极19V、S极18.7V，没完全导通，假公共点。




　　BQ24745这个的信号是由充电芯片发出来的，所以先看看充电芯片输出没有3.3V，检测脚有4V，芯片供电脚没电压，看图纸AD+经一个二极管去供电脚的。






　　AD+经过PU3801就已经有了，测了一下PU3801的D极，的确有19V，所以可能二极管有问题，一看果然主板上的二极管装反了。拆下来的时候手抖，二极管飞了，直接送给它一坨锡。




　　再上电供电脚有19V了。




　　ACOK输出3.3V，公共点出来了，两个自举电阻和电容补上。




　　3v5v供电正常产生，测各个电感的电压也正常了，先对着图纸做个开关。






　　上电，按下开关，亮机。
