第二步：经裸机核实，外接是可以亮的，但接内屏是不会亮；为了不错判误判，先从屏接

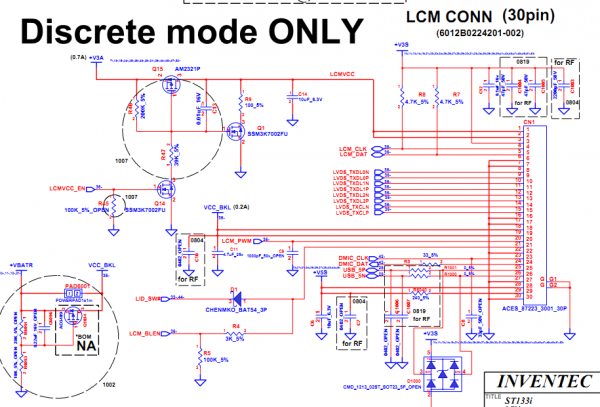

口查起；找到图纸中的屏接口CN1；首先作以下分析，这样有助于理解和快速判断问题；

A：不管是任何一个屏的接口电路，都会有一个主供电，那也就是所谓的公共点电压；

B：带摄像头的，还有一个5V供电；带灯的也有一个3.3V供电；

C：LCM_PWM开关控制信号，以前的LCD上可能没有这个（因为都在屏上面），但是这个被集

成在屏接口电路板上了；也就是所谓的码片，来读取屏信息及型号的；同时还具备控制作用；

D：LID_SW#即与LCM_BLEN组成的一个电路，在这里应该是背光调节与休眠用的!

E：DMIC_CLK、DMIC_DAT这两个是DMI数据与时钟，起高速传输作用；

F：LVDS开头的就是地址线了，差分信号；

G：LCM_DAT、LCM_CLK这两个是EDID数据时钟传输总线，获取屏信号和具体的参数的；

H：LCMVCC此为屏供电开启信号 ，即俗话说的屏会不会亮就看它了，必须为高电平；

    第三步：由了以上分析，查起来就方便多了，查了屏接口的主供电19V有了之后，按说

就要查LCMVCC了，可是此电压要想起来，还有两个前提条件，那就是EDID与LCM_PWM这个条

件要满足才成；

    第四步：由了屏主供电，显卡肯定要通过LCM_DAT、LCM_CLK这两个是EDID数据时钟传输

总线来获取屏信息及具体同步时序的参数，然后再由LCM_PWM（BIOS程序及控制器）来确认

屏信息及参数是否正确，并通过显卡内部的PCI总线来相互协调，OK后发出屏供电开启信号，

进而通过差分信号地址线来使屏正常工作起来；

    第五步：LCMVCC为0V电压，看起来源电路，也就是说LCMVCC_EN必须为高电平，而此信

号此时也为0V，而此信号是由NB_LCMVCC_EN转换而来，而此信号要想正确产生，那就要看显

卡内部的LVDS模块是否读取到EDID，与U2的程序是否正确息息相关；

    第六步：如图2：

    分析如下，OE为低电平时，A=B，OE为高电平时禁用；而U13的第一脚1OE非此时为高

电平正常，2OE非为低电平正常，3OE非为高电平正常，4OE非为低电平正常；其它功能引

脚为3.3V正常，由此排除U13问题；

    第七步：如图3；

    OE非为低电平时，A=B，OE非为高电平时禁用；实测1OE非为高电平，2OE非为低电

平，A却不等于B；正常情况应该是1OE非为低电平，2OE非为高电平，A=B即为3.3V；也

就是由于U2的程序错误或者芯片本身问题引起的，更换后，接内屏正常亮机！
