机型：thinkpad E420

板号：LLW-1

故障：不触发

处理过程：

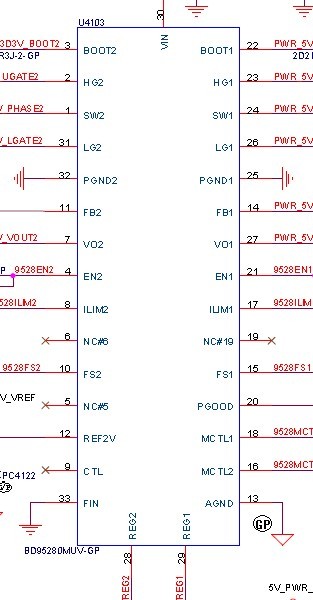

       这个机器是一个联想专卖店的同行拿来修的，接到机器拆机目测主板没发现有进水和维修过的痕迹，接电源待机0.001  公共点电压正常ctl有9.8v【这个是产生3v5v电压线性电源条件之一 悬空芯片内部自给】D3V_PWR_2和5V_PWR_2都无输出都是0v0 v ref也是00，心里在想是一条死鱼应该就是3v5vpwm芯片bd95280muv坏了【前几天刚修到一个 也是同样故障的e420在料板上拆了一个bd95280muv换上就ok了】是今年2月份收了一个摔坏了的e420，于是和同行说你的主板上有个芯片坏了但是不巧这个芯片刚刚了完了要订货需要3天时间吧，过一会同行回电话说客人说可以的，于是就问我拿芯片的商家，问他bd95280muv有没有他回答说没货。。。这种3v5v芯片怎么会没有呢奇怪了我还没问他价格，我上淘宝搜搜看那家有这个bd95280muv不搜不知道一搜吓一跳 要70一个也有的要25的搞不清楚怎么这么贵，我还是问问我那芯片的商家好了你什么时候有货他说不清楚，我说淘宝上都在卖啊25元一个他说那个是假的现在根本就没有原装，后来他回要不你拿bd9528muv不是原装但是能用40一个 ，我在百度上找了一下bd95280muv和bd9528muv数据手册 没找到bd95280muv的只找到bd9528muv的，没有bd95280muv的也没关系图纸上有引脚定义打开bd9528muv数据手册和图纸上的bd95280muv进行比对发现没什么差别一样的.

       这才放心买经过一番讨价还价 70元两个再拿了一个显卡一个82nm10的桥发圆通【这种同行的机子收不到多少钱我才报了110元没想到这个bd95280muv这么贵】放下主板等芯片到了，今天过后芯片到了我取出其中一个核对型号换上还是不触发，莫非是芯片有问题再换上另外一个郁闷还是一样，不会两个都是坏的吧先量量电压发现D3V_PWR_2和5V_PWR_2都有3v5v了但是3D3V_PWR和5V_PWR只有1.2v和1.86v  怎么这么低而且两个都是这么低，家都知道芯片输出电压异常并超过了芯片设定的保护门限值时还没有做出保护动作，一般只有两种可能 1是芯片输出的电压反馈环路分压有问题 2是ref对比电压有问题， 看下图那几个分压电阻我都量过阻值都是正常的，看来只有ref电压了 实际测得为0,7v和正常的2v【12脚为2v的】相差太大，假如ref就是0.7v结合图纸上的那几个电压反馈环路电阻计算得出{0.7x【6.6502+10.0002】/10.0002}=1.1655046899  {0.7x【33.0002+21.0052/21.0052}=1.79973433515和我前面测得的3D3V_PWR和5V_PWR只有1.2v和1.86v差不多 ，所以这个bd9528muv的ref有可能就是0.7 : h% o& V1 N# ]2 V* Q' T5 h- f$ r

       前面换了连个bd9528都不行经过一番测算发现这个bd9528muv的ref电压有可能就是0.7v，带着这个疑问我打开我前面下载的bd9528muv数据手册发现这两个芯片还真的不一样bd95280muv的ref电压时2v 而bd9528muv他的ref是0,7v并且它是模拟软起，对此我问过一些同行他们说这两个芯片是有所不同的bd9528muv他的软起动是模拟的而bd95280muv的软启动是数字的不能直接代换要改电阻，当然芯片的ref基准源无法改变在芯片设计的时候就固定了，不过没关系我们可以通过改外围电路来实现 D3V_PWR_2和5V_PWR_2的正常输出 ，我将pr4111换成37k将pr4115换成5.5k左右的电阻，前面说过这个bd9528muv.他的软起是模拟的.

    Notes when waking up with CTL pin or VIN pin6.If EN pin is High or short (or pull up resistor) to REG1 pin, IC starts up byswitching CTL pin, the IC might fail to start up (SCPfunction) with the reason below, please be careful of SS pin and REF pin capacitor capacity.意思是开启时， CTL引脚或VIN引脚的注意事项.如果EN引脚为高电平或太短（或上拉电阻） REG1引脚，IC启动开关CTL引脚， IC可能无法启动（SCP功能）以下的原因，请小心SS引脚和REF引脚电容的容量。



    FB starts up as REF reference.  After the end of SS wake-up,4within SCP delay time (1ms), if REF voltage does not reach8 SCP_REF(0.49V), SCP turns4ON and shut down.意思是FB启动REF参考结束后的SS唤醒，在SCP延迟时间（毫秒），如果REF电压不达到SCP_REF （ 0.49V ） ，SCP会并关闭。我分析了一会大概的意思是芯片的主供电接入  clt为高【自给】  两个线性电压产生接着芯片内部会给ss1和ss2 外接的电容充电 当ss1和ss2的两脚的电压达到2,5v时芯片认为软起完成时间为1ms【当然在软起未完成时候scp是关闭的】  如果软起完成了ref电压还没达到0.49v scp将会关闭 芯片保护.

    所以我认为  ss1和ss2两脚最好是各加一个软起电容【容值小点】我是在ibmt40的温控芯片max1989边上拆的两个2200pf  下面是改过的图.

都改好后接电源自动上电【没接coms电池】亮机
