迅维基地维修全板。
在迅维基地拿到了一块TNINKPAD SL400的板子
拿到这块板子,开始干活咯
首先测公共点电容,公共点大短,对地值为0。公共点大短,应该好修。
于是电压设置在19V,电流0.5A,开始烧机拆大电容了。这一拆就不收拾了,拆了二十多个公共点大电容,全拆完了,结果悲剧,对地还是0,还是大短。这可坑死我了。虽然拆了不行,但是板还是要修滴
于是对着图纸和点位图把公共点到的地方,电感,电容,都断开,还是不行。
唉,什么回事呢。。咦,供电的上下管同时都击穿了,也会大短嘛。。嘿嘿,还真被我测到了,待机5V的上下管果然坏了,果然拆了两个换上去,不短咯。
好了,不短了,上U上内存,上诊断卡,触发开关,没反应,在触发,还是没反应。0 I. ?( N6 e4 Z
前面的先不测,直接测待机3.3V和5V..嘿嘿,事实证明我的选择是对滴,3.3V和5V待机都没有。8 G2 c+ o(

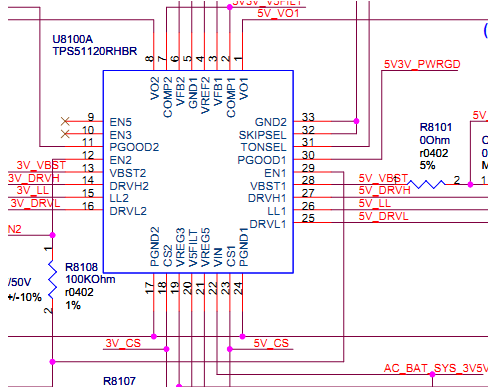

找到待机芯片,
测VIN 19V,正常,VREG3.,VREG5都正常,,接下来查PWM开启信号,EN1.EN2了。测EN1和EN2都是低电平,肯定开启不了咯
EN1和EN2都由ENBL开启的,看图可以知道,ENBL要高电平,Q8105B一定不能导通,那么Q8105B的G级就要为低电平,自然Q8105A要导通,测,Q8105的2脚,3.3V,正常,5脚5V,哈哈,问题发现了,果断找了个料板,拆了个6脚的MOS管下来(当然内部结构要一样的,随便找可不行),换上去,ENBL为3.3V了。再测待机电压,3.3V和5V都有了,然后触发,能触发了。再上U上内存,上诊断卡。结果。不跑码。
用示波器,抓ADS#,LPC_FRAME#,内存的SMBUS都有波形,正常了,还是不跑码。(ADS#和LPC_FRAME#的波我没拍下来,下面把SMBUS波形给大家看下。
正常吧,就是不跑码。
然道是BIOS的问题,换一个BIOS,还是不跑码,再换一个,涛声依旧啊。
换了几个CPU试,还是不行。。哇靠。。。。奇了怪了,跑去买了个测试座,放上去。CPU座子没虚焊啊。
SMBUS都出来了,不跑码,太坑爹了吧。
结果跑去请教刘老师,哈哈,还是刘老师厉害,发现问题了,这款板子,不支持MINI PCIE和电池接口诊断卡。要接ELPC,结果找了接口,厂商还不给装,好吧,认了,接显示器可以吧,跑去抱了台显示器来,接上去,还是不亮。
跑去把刘老师的CPU都弄了过来,一个一个测,测了3个了,还是不亮。最后,还是去找刘老师搞了个新的CPU来,本来没抱希望,几秒钟之后,显示器亮了,哈哈。 唉,这就说明啊。做维修,准备的好的测试配件是多么的重要啊。好了,到此,板点亮了。写的不好,没什么营养的大家看过就好,不要喷哦
