版号：LA-5751P    故障:不触发    保护隔离不过    触发后3.3v和5v电压偏低.。

       同行送修一台联想G460描述进水机。拆开主板目测了一下，主板被别人修过，桥加焊过。打开图纸慢慢修吧。首先打阻值，只有显卡供电偏低，其他都正常。插电0.014确定待机有问题，3.3v和5v都为0v  量PQ27的4脚控制极为18v不正常，翻开图纸得知是PQ9控制的只有当PQ9说我控制极是高电平的时候才正常，量控制极的电压为OV。控制极的电压来自于PAICN ACON和ACOFF.三个电压一个电压不正常都会导致PQ9的控制极没有电压。先查PACIN的电压来自于

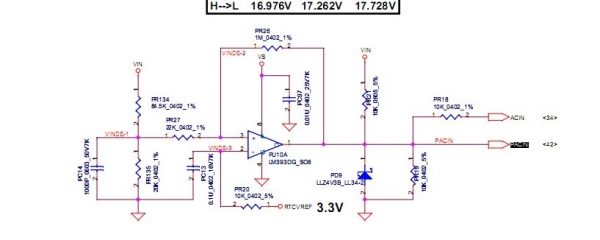

PU10A比较器量3脚3.3v2脚3.6v左右1脚输出2.96v正常再量ACON也是由PU10控制的 7脚电压为0v

      此电压不正常。量5脚没有电压，5脚是有B+产生的电压，量PQ26的1脚电压是为Ov可以判断保护隔离不过。PQ26的3脚和2脚都是18v明显不正常。

       PQ26是一个P沟道的场馆2脚电压必须是低电平才能导通，打PQ26的阻值，不正常换之1脚电压出来了18v，ACON电压也出来了。待机0.14还是不开机。量PQ6123脚只有11v左右的电压，4脚控制极的电压18v，不正常，PQ9控制极3.3v出来了，D极也低电平阻值也正常。PQ27的控制极4脚也是18v的电压明显不正常，它受控于PQ7，量PQ7123都是18v不对，PQ7是个P沟道的管子只有当2脚低于10v电压才能截止,拿掉PQ7 ,PQ274脚控制极7.7v左右，PQ6 5678脚也输出18v的电压待机电流0.014待机还是不正常，开机还是不触发，悲剧。量待机电压3.3v和5v都没有输出，查待机芯片PU2型号是ISL_6237仔细一看芯片不对，被别人给换过了，坑爹啊……无奈发了两个芯片回来，芯片到手后，换上芯片，待机0.001开机0.565掉电，还没有成功。拿掉cpu开机0.1几掉电，说明还是哪个电压不正常。

       查到U10和U4控制的3/5的电压 输出的电压都是1.3v左右的电压，控制极都是0V，直接量Q20的控制极3.3v的电压正常啊，怎么控制极没有电压呢？前面说过B+正常，量R229和R228的阻值都正常，也没有断线，奇怪了？想了一会决定把两个电阻换了，从料板上找了个10K和5K的电阻换上，U10的控制极有18v了也输出5v的电压，还是掉电，量U4的控制极还是0v，决定把R89也换掉是47K的电阻难找啊还好与它相连的电阻没有装就随便找了个电阻装上去U4的控制极也出来了，但没有输出5v的线性电压，打阻值，场馆又被别人给换过，找了个管子换了电压输出了，按开关电压一路跑起外接显示器量了，接屏联想的logo也显示了。

      有什么不对的地方大家提出来让我学习学习，本人修笔记本不久都是自学的。
