机器型号：14年的苹果A1466

　　故障现象：客户拿来时不开机，接适配器和电池按开机键电源灯亮后瞬间灭。拆机发现单电池可以开机，不接小板排线单接适配器可以开机。

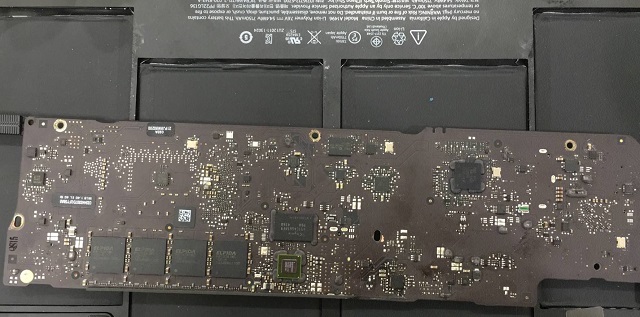

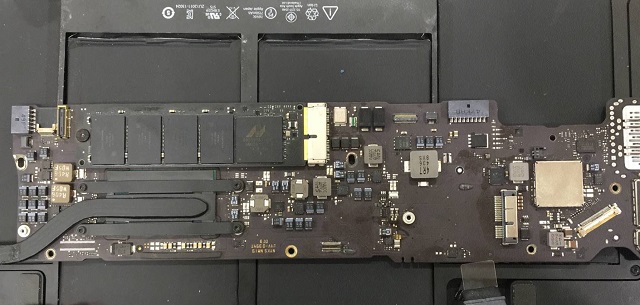

　　拆机，主板如图。


　　板号：820-3437-B

　　维修过程：检测单电池可以开机，判断公共点后级电路基本没问题。

　　故障一：公共点PPBUS_G3H 20V。



　　观察主板有腐蚀痕迹，此机进过液体，打开图纸，接电源适配器，查公共点电压20V，这个不正常。图纸上标的为8.6V，通常此处电压为8.4V左右。看图纸电感L7130 PPBUS_G3H由典型的PWM电路输出，充电芯片ISL6259控制复合管Q7130的导通截止，直接更换Q7130。



　　更换Q7130之后L7130处电压为1V左右。

　　故障二：L7130处电压为1V左右，还是有问题，芯片工作条件没满足 ，查ISL6269中文引脚定义，看饼哥的帖子 http://www.chinafix.com/thread-865393-1-1.html，对照图纸。



　　芯片19、20脚5V电压没有，12脚3.4V，13、11、10脚3.3V，4 脚3.3V，3脚3.6V，2脚15V，由可调稳压电源过来。追查PP5V1_CHGR_VDD来源，U7190主板上没有，是芯片ISL6259自主产生的线性电压PP5V1_CHGR_VDD通过电阻R7101来给芯片20脚PP5V1_CHGR_VDDP供电。




　　更换芯片ISL6259，PP5V1_CHGR_VDDP电压5V出来了，然而死活不出PPBUS_G3H电压。摘了Q7130后焊盘打值，发现复合管上管控制级过孔后到芯片ISL6259  24脚断线，一坨锡上去搞定，继续打值发现R7122和芯片27脚之间断线。

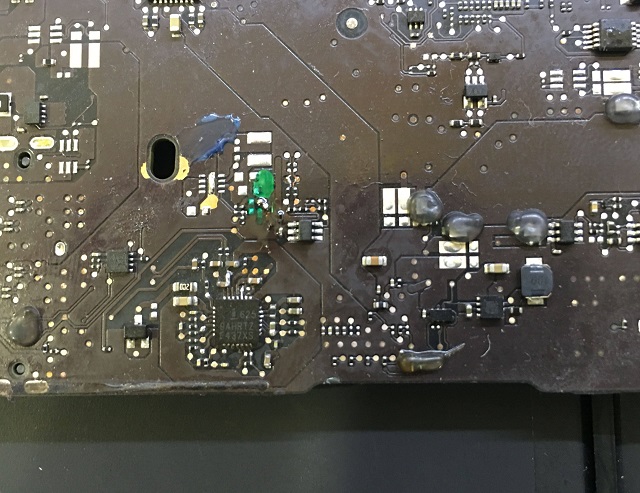

　　补好线后如下图：



　　到此，L7130终于有8.4V左右电压了，接上电池插上电源白苹果，关机，开始装机。你以为这就OK了？装机按开关键木有反应，拆开后盖断开电池适配器打值发现， PP3V42_G3H对地二极体值为0，拿掉小板排线，PP3V42_G3H不短，换小板还是短。最后发现扣上主板这端排线就短，看来问题还是在主板这边，扣上排线烧机。最后来张亮机图：
