解开 isl95831 是如何开启 vr2(集成显卡电压) 之谜
本文由迅维培训实地学员原创,迅维论坛账号:8235687
链接:http://www.chinafix.com/thread-618174-1-1.html
关于这个问题我彻夜未眠。今天一大早坐在电脑面前 立誓 。不搞清楚 绝不吃早茶。

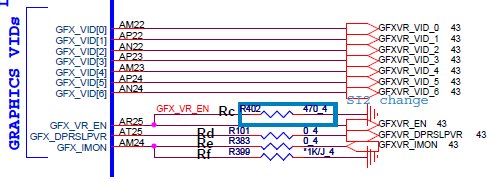

大家都知道,到了 6系列芯片组后。 cpu 控制核心电压 的方式 由“ ivmp 11.1” 改为 “ivmp 12” 也就意味着 以前那些 并行组合 vid 已经改为串行 总线 VID 进行控制。竟然连可爱的 GFX_VID (集显电压调节) 也不见了,大家都为此而茫然。究竟 这个 gfx是怎么回事 ?
献上主角 ISL95831 :它是这个 3+1 相 电源管理芯片。
他的诞生 为 Intel ivm12 提供了一个完美 的解决方案 。
他内部 集成了2路 VR 控制器 VR1 和VR2 。
VR1 是 控制 3相 cpu vcore, vr2 就是控制 gfx vcore 。
它们分别为 cpu 进行供电,控制 。下面我就来说说我的观点。
当 VR_ON 被打开后。95831 开始 vr1 的控制,进行cpu vcore 供电。在这时候 如果cpu 由于一些故障 未能 通过 dmi 总线 读取到bios, 就不能通过 svid 来进行 电压调节。95831 在 svid 无效的时候 还是会打开 vr1 ,并产生核心电压。 但vr2 不会有动作,此时 svid 上只有平稳的直流电没有波形!
这就是大家所讲的 刷个bios gfx 电压 就神奇的出来了。可以说明cpu 未能完全工作,也就不会产生svid自然也就不能产生gfx。那么跟这个着点 我在 intel 白皮书里面找到了 强而有力的证据。
在文档 7.1 中说明了
(The VCC pins and VAXG pins must be supplied with the voltage determined by theprocessor Serial Voltage IDentification (SVID) interface. Table 7-1 specifies the voltage level for the various VIDs.)
翻译
(的VCC引脚和VAXG的引脚必须提供的电压由处理器串行电压识别(SVID)接口。表7-1指定的电压级别的各种的VID。)2
那么 由此得出 在架构 为 hm6 集成 + isl 95831 管理芯片 的平台上 。 gfx 是由 svid 进行控制。且cpu 必须得到有效的bios参数 才可发出 正确的 svid 。但这并不代表 cpu 未跑码,只是 未能跑到 要显示 而已。大家不妨做个测试。其实在 svid 有效之前 内存上面 可以测到 一小段波形的 !
(的VCC引脚和VAXG的引脚必须提供的电压由处理器串行电压识别(SVID)接口。表7-1指定的电压级别的各种的VID。)2
那么 由此得出 在架构 为 hm6 集成 + isl 95831 管理芯片 的平台上 。 gfx 是由 svid 进行控制。且cpu 必须得到有效的bios参数 才可发出 正确的 svid 。但这并不代表 cpu 未跑码,只是 未能跑到 要显示 而已。大家不妨做个测试。其实在 svid 有效之前 内存上面 可以测到 一小段波形的 !
以上仅是小弟个人观点,为攻破 95831 这神秘芯片 做一点点贡献。谢谢大家发表一些 不一样的看法。
另外想说的是。大家有没有发现自己手上的 989 988 假负载 并不适用于 二代 988 平台 和 三代 988 平台的cpu 呢?。总之我这个 灯座和 假负载 都不适用。
