小修网卡芯片坏引起待机电流过大
本文由迅维培训实地学员原创,迅维论坛账号:mfkia163
链接:http://www.chinafix.com/thread-608000-1-1.html
板号:LA3981P
故障:小修网卡芯片坏引起待机电流过大
1.首先目测有无掉件,及烧糊元件,经检查一遍没有发现明显问题。
2.用二极管档对地打值(老师教的,这是个好技能啊)红表笔接地,黑表笔接测试点
公共点对地值476 +3VALW对地189 +5VALW 对地380 内存供电对地125
桥供电对地值114 总线供电对地值17 CPU供电(不上U)对地79
初步判断各大主供电没有大短路

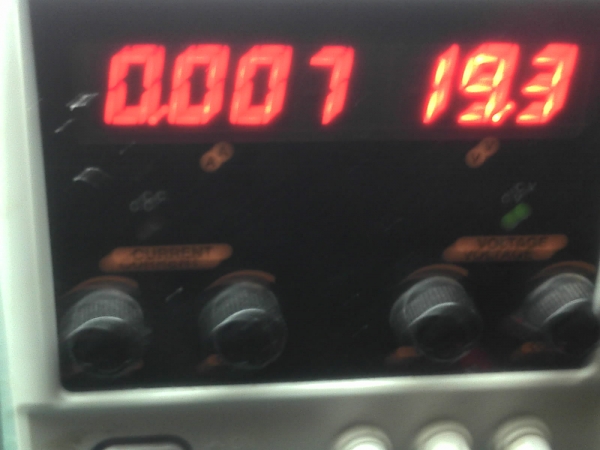

3.电流调至0.7A 电压19.3V上电,电流跑到0.072A(正常0.02A左右)待机电流感觉偏大,此时+3VALW ,+5VALW 经测电压正常。产生,哪么引起电流过大的原因就只有负载后极(我现在也不管它后极供给那些地方),先从简单入手,首先断开+5VALW节点PJP1,上电还是0.070A变化不大,再断开+3VALW节点PJP3,这时电流0.007A(注意这是不上电操作)

这时判定+3VALW后极有问题,连上接点试着触摸+3VALW供电所去的芯片,ICH8,EC,LAN 运气好


拆去网卡芯片,上电,这时待机电流0.017A这应该正常了吧.

短接3脚到地触发,电流一路逛奔………

抓的ADS#如图

进BIOS画面

至此,此板修亮!
