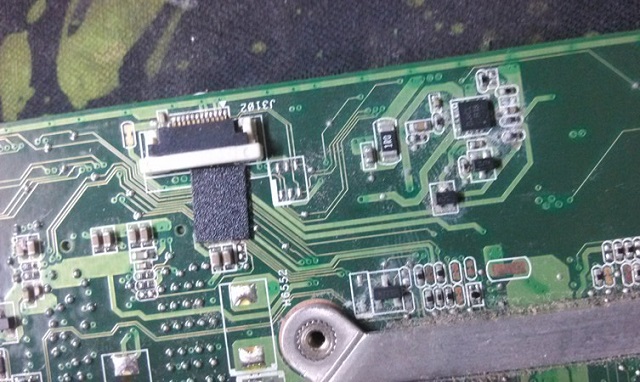

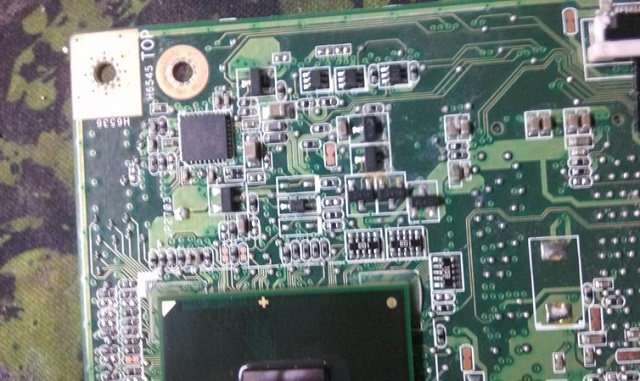

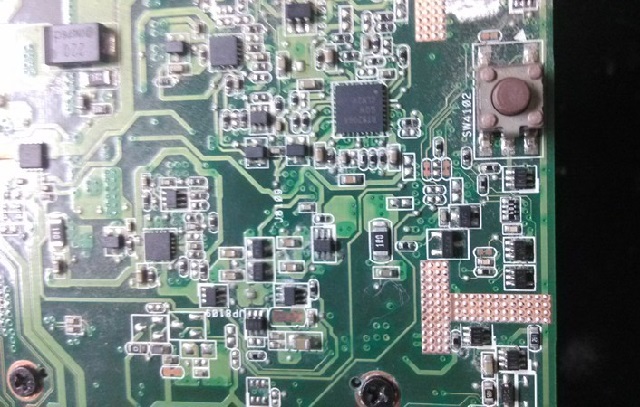

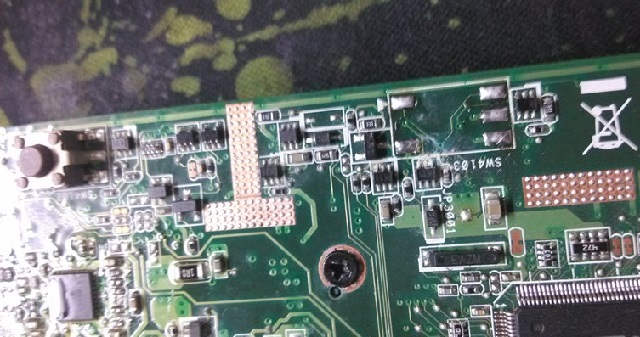

客户拿来台A52J，说是别人让他拿来修的，放家里2个月忘记了，不知道什么故障。电池留在机器上，按开机键无任何反应。拔掉电池接上稳压电源待机0.032A明显短路。拆机，主板大面积进水，多处电阻腐蚀。

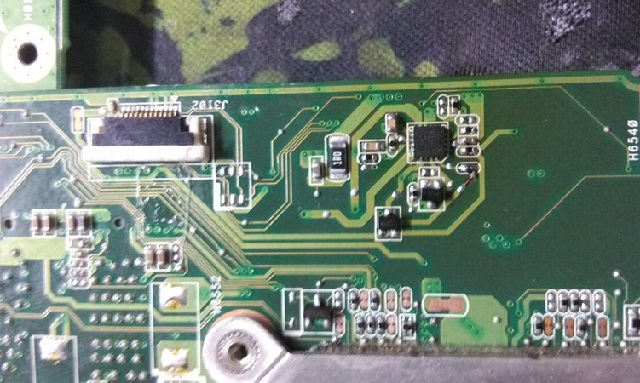

　　进水机当然是先用万用表检查裸板各处有无短路，把缺件补上再把断线腐蚀的原件换掉。裸板测量主板各处无明显短路，原件挨个换好。



　　找到PDF点位图把进水原件全部拆掉，换好所有原件再打了一遍电感对地值80多，应该正常，试着裸板通电。这时候自动上电到0.4左右，南桥爆烫，全板只有3.3VALW,5VALW有电压，南桥也坏掉了。

　　换个HM55再打一遍全板主供电，USB数据线对地阻抗正常。裸板通电，自动上电到0.235A左右掉电重启，然后又到0.235A，仔细检查除了VCORE以外的所有供电，发现这个进水芯片控制的电压不起来。

　　正准备给这个芯片的各个引脚进行地毯式的工作条件检测，这时候啪的一下电流变为 4点几安，赶紧拔掉稳压电源， 打了一遍这个电感上的对地阻抗0000。拆掉下管和滤波电容以后不短路了，但这颗芯片是不敢用了，再换颗芯片，上下管，电容。

　　裸板试着通电，电流还是到0.235左右掉电重启。检查第十六脚TON，断线的已经补好，第二脚VDD 5V正常；第九脚VDDP 5V正常； 13脚BOOT 5V正常；15脚EN 3.2V正常。芯片启动条件都满足，万用表测不出一闪而过的电信号，示波器要出场了。




　　电感靠近上下管的一端示波器能检测到，如下波形：




　　该波形表示芯片有工作，这边的波形一闪而过，应该是保护了。再测电感靠近滤波电容一端波形：



　　这是在1V 250us下面测得的波形，有电压，滤波有效，但是电压都过了2V多了明显过压了。也是一闪而过。研究下该芯片引脚定义，原理图如下：



　　该芯片通过FB反馈脚调节输出电压，按照原理图上面的标记，电感靠近滤波电容一端通过两个20K电阻分压然后连接到FB反馈脚。补电阻时为了方便找原件，给了两个10K电阻分压到了FB反馈脚，这应该是可以的，只要反馈脚能接收到0.75V电压就行了。





　　反馈脚无电压，应该是连接电感靠近滤波电容一端的电阻损坏了。换了一个10K电阻上去，再裸板通电，这时候电流指示0.253A左右不掉电了，再测这个电感，电压稳定在1.51V正常，再测反馈脚电压为0.781V。

　　装U上他原来的CPU内存，0.251A左右掉电，1.5V又没了。怀疑CPU也是坏的，换了颗P6200上去电流跑到1.3A左右，然后掉会0.6A，这时我没装内存。再装上他的内存上去，又掉电。换上一根内存测试，顺利点亮。



　　修到这么经典的故障，也是一种享受。最后终于找到这个芯片PDF，查看一下FB引脚定义：



　　VOUT电压反馈输入，连接一个电阻分压器从FB到GND，VOUT电压调节输出从0.75V至3.3V。这是说输出改变FB两个电阻的比值可以调节输出电压从0.75到3.3V。因此我将两个20K电阻换成两个10K电阻效果是一样的，唯一不同的是换成两个10K电阻，消耗的电会多一点点。



　　OC PWM电流限制设置，连接之间的OC电阻相电流限制设置。

　　OC 引脚定义用我的话来说，就是通过OC脚与PHASE脚相连的电阻来设置该PWM电路通过的最高电流限制。

　　PHASE 电感器连接，此引脚不仅是零电流检测输入为PWM转换器，而且UGATE高边栅极驱动器返回。

　　该PWM电路断开FB以后，电压上到2点几伏特以后不会无限制上升，应该是电流检测机制启动的缘故。

　　芯片工作条件满足，芯片给PWM电路预充电，经过T1时间段电容缓冲以后变为1.5V左右T2时间段，接着反馈电路检测不到电压信号，芯片认为电路电压过低，继续给PWM电路充电到达T3时间段。

　　这时候，2点几伏特给了后级负载以后电流超过限制电流，芯片需要一段时间反应过来以后关闭PWM电路输出。内存CPU的烧毁很有可能是之前客户进水以后还把电池放在机器上面的缘故，1.5VRUN电路反馈机制出现故障，烧毁CPU里面的内存控制器，内存，南桥等等。
