来迅维实地学习，第一次将笔记本主板不开机故障成功修复！
时间：2017年9月28日
地点：深圳迅维总部
人物：kitteyliu、阿林老师、船长、全班同学
板号：6050A2412201-MB-A02
故障：无待机，不触发，笔记本主板不开机。
分析：全板缺件、少件，肯定被阿林老师做过多次手脚
来迅维差不多也有一个月的时间了，经过在船长那里的理论学习，基础焊接练习，迎着激动的心情来到了阿林老师的高级班。（俯卧撑、蛙跳、深蹲、反向电动势……此处省略一万字，来过实地的都懂），最牛逼的还属铝合金菊花棒(木头的都过时了)，试试就知道。
开始正题笔记本主板不开机维修：
先来两张主板的全景图。
正面：
反面：
版号图：
拿到板子之后，太激动啊，连维修流程都忘了……别急，别急，屡屡思路。
1、拿到板子，环顾一周，翻过来再环顾一周，发现有不少的敌情，好多缺件、少件和多件（一根铜丝，这板子估计也被上几届的维修学员们搞了好多次了吧）。不管三七二十一，先补上比较明显缺少的件。
损坏的电感，肯定是被磕碰先拆掉换好掉了。
先拆掉换好。
换好后的效果，舒服多了。
接着看，我靠，这么明显的一根铜丝，还在闪闪发亮，直接用镊子挑掉。
比较明显的地方缺电容、缺电阻的基本上都补上了。

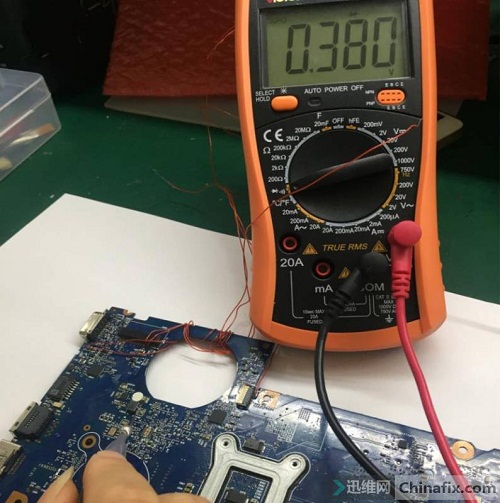

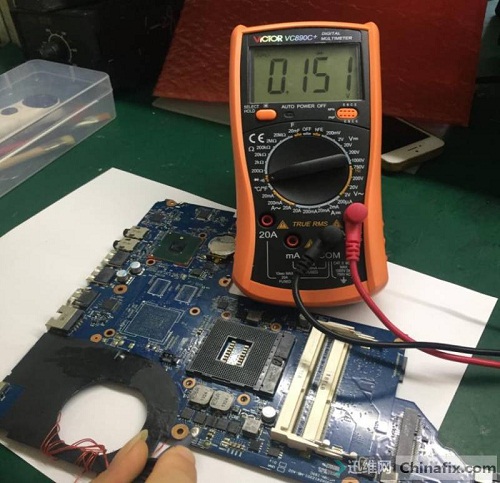

2、拿出万用表，测量公共点和各大电感的对地阻值。
公共点对地阻值：
待机3V对地阻值：
待机5V对地阻值：
内存主供电1.5V对地阻值：
桥、总线供电对地阻值：
锁相环供电对地阻值：
CPU供电对地阻值：
集显供电对地阻值：
结论：以上各大供电对地阻值都正常，没有明显短路的地方。
3、可调电源先调到0.5A 19.5V(使用小电流先探探水)。上电，电流直接跳到0.35A左右，待机电流偏高！首先测量公共点电压0V，我靠，没有电压，仔细一看原来是隔离管装反了，给换回来。
换回来之后公共点电压出来了。
4、接着继续测量待机3V、5V电压，都为0V(不用想肯定没有出来，阿林老师不可能让你这么容易就搞好的，哈哈)。

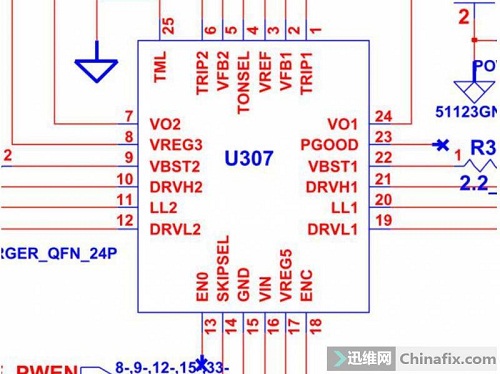

5、找到此板的待机供电芯片，原来是51123，测量它的条件，VIN：18V左右、VREG3：2.6V、VREG5:5.8V，除了VIN其他都不正常(此处没有拍照，大家都再忙着修板，一个人拍不了)。
6、仔细一看，缺了4个件，1个自举电容、2个2R2自举电阻、1个线性5V滤波电容(这个开始忘了拍照了，换好缺件以后拍的照片，箭头所指的就是缺件的地方)。
7、全部补上后，测量3V、5V待机出来了，待机电流也从0.35A左右到了0.007左右（正常了）。
3V待机电压测量；

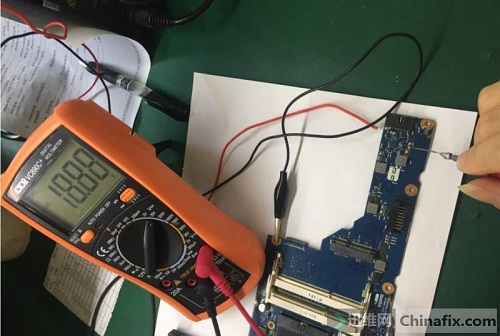

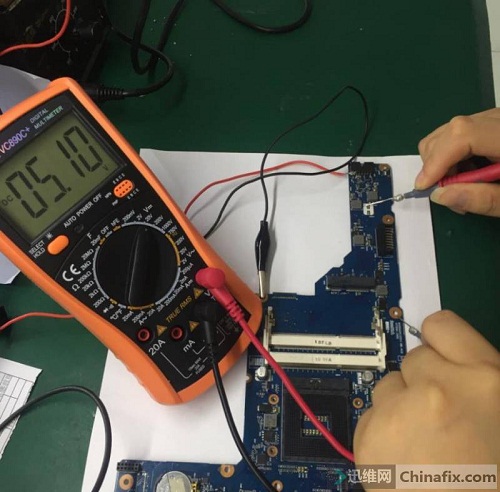

5V待机电压测量：

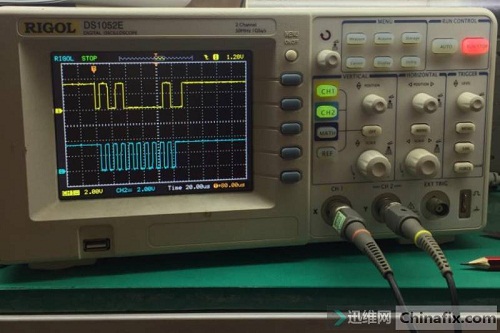

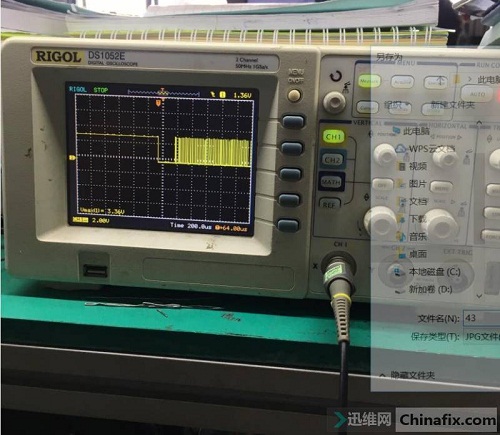

5V待机波形如下(3V待机的波形忘了抓了)

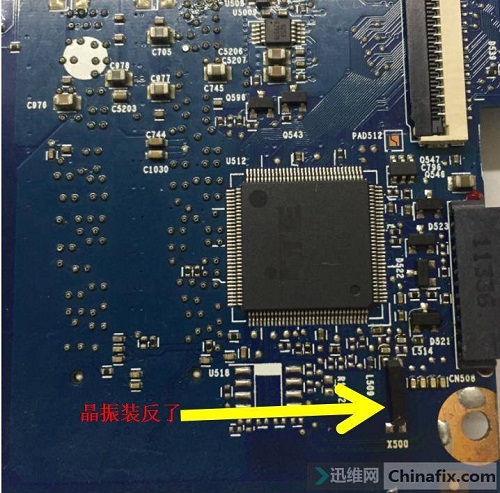

8、待机电压正常之后，拿起表笔，打到蜂鸣档位，这么随意的一滑，我靠，没有反应，难道是我划的太快？换个姿势，再来一次，还是没有反应，什么鬼！还是按时序查查吧。EC的四大条件：供电(正常)、时钟32.768KHZ(装反)、复位、EC读取自身程序（底下没有装BIOS，可能是内置程序，应该没有问题）
9、换完晶振之后，再次拿起表笔一滑，咦，怎么还没有反应，奇怪了，表笔直接打到20V电压档位，测量开机脚电压，0V，顺便测了下旁边的LID信号(这就是个坑，课上听船长和阿林老师都说过，此信号为低电平也是不会触发或者就是黑屏等问题)，也是0V。

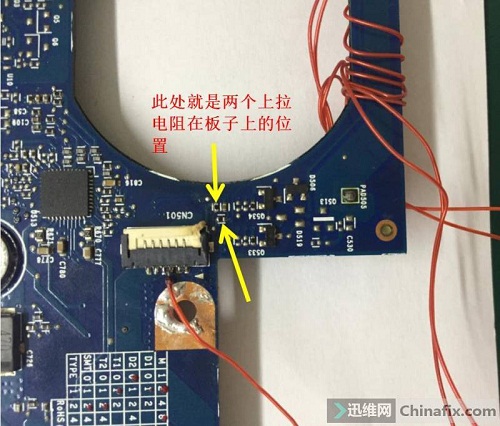

10、装上两个100K电阻之后，这次应该没有问题了，拿起表笔一滑，触发开机了。激动的拿起表笔测量各大电压是否正常，之前用眼睛都看到了各个供电芯片周围都被拆掉了数量不等的自举电阻和自举电容，在第一步观察的时候都已经全部补齐了。

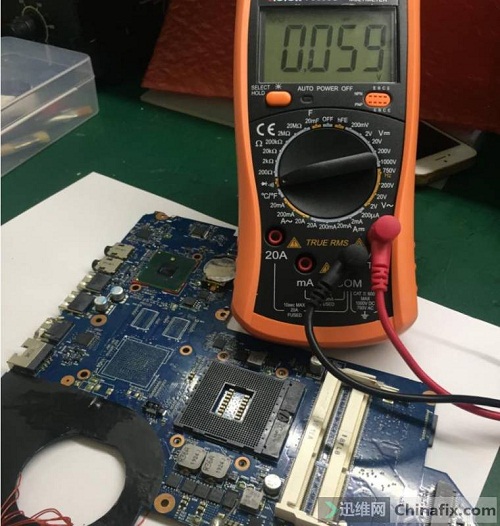

11、正常触发了，电流也跳动到0.07V左右(因为没有装内存条和CPU)，既然触发了，也不掉电，那就测测各大供电看是否正常：

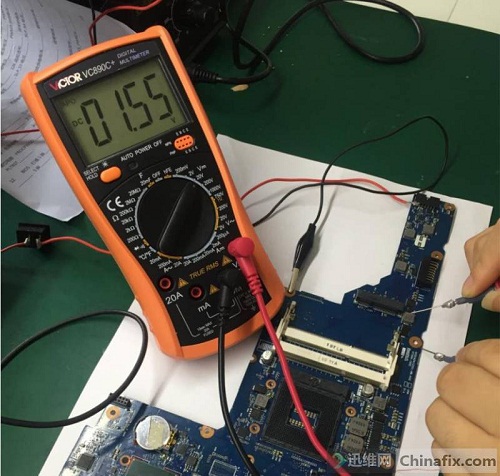

内存主供电1.5V，正常
内存VTT供电0.75V，正常。
内存VTT供电0.75V，正常。
桥、总线供电1.05V，正常。
锁相环供电1.8V，正常。
12、各大供电都正常了，断电，找我们的“菊花组”(我们小组就叫菊花小组)组长拿来真U和内存，上电，以为已经亮机了，但是还是没有亮机，刷过BIOS还是一样，怀疑内存和CPU有问题，换了一个又一个不行，最终还是，皇天不负有心人，终于匹配上了一组好的cpu和内存装上，激动人心的时刻来了。
至此，笔记本主板不开机故障修复，亮机了。
再来一张，主要看背景。

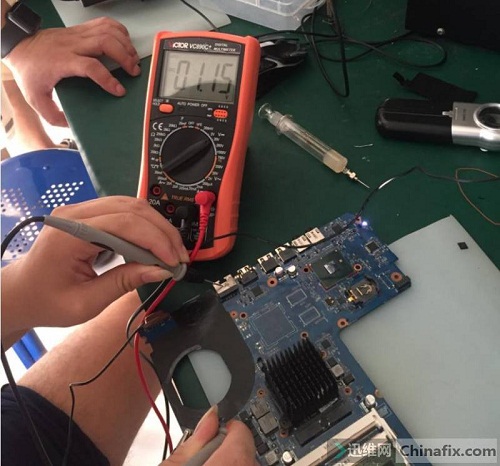

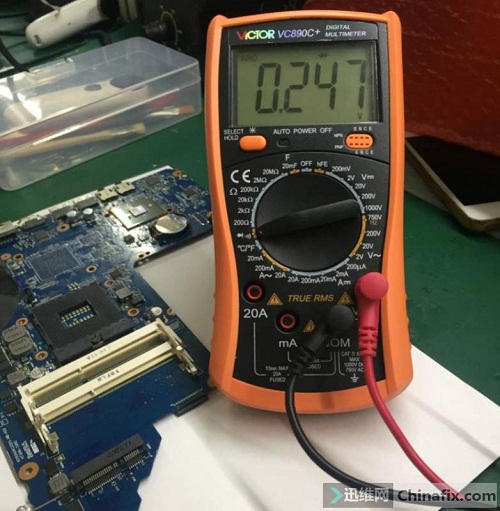

测量CPU供电1.15V左右(此图是别组点亮机的，我去测了一个电压，一开始忘了测CPU和显卡的供电电压了)

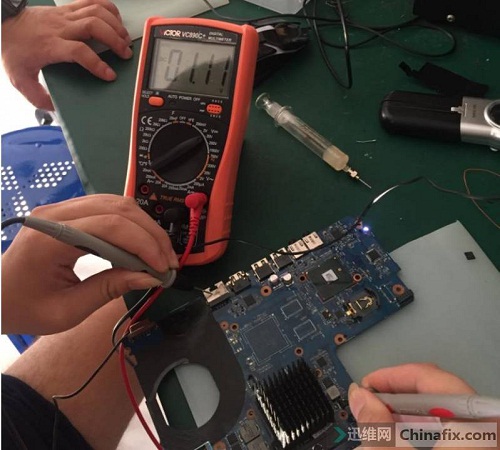

集显供电 1.11V(我当时测我的集显供电的时候好像是0.85V左右)

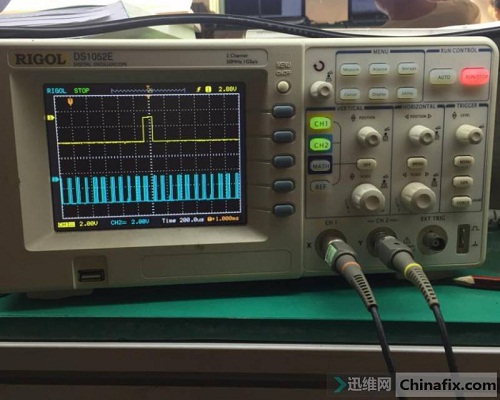

13、最后还有抓的几个比较重要的波形也给发出来。
线性5V波形：
线性3V波形：
装上管G极波形：
不装上管G极波形：
基准电压波形：
电感前端波形：
内存SMBUS波形：
EDID波形：
行场信号波形：
片选信号波形：
EN和上管G极波形：
最后感谢大家花这么长时间看我的帖子，写的不对的地方希望大家踊跃提出，共同学习，共同进步。
故事的结尾，感谢让我进入迅维快修全国连锁加盟店的刘老师，为我答疑解惑的美女助理小黄，还有教我笔记本维修的阿林老师和船长，办公室的两位美女小李、小庞，还有发月饼的饼哥，还有爱拉着一群人吹牛逼的手机负责人徐老师，还有迅维的全体老师及工作人员，还有我们组菊花小组（陈天超（成天抄哥，船长的50遍你懂的）、李靖（托塔哥，托塔李天王）、刘艺（回路哥，整天仁宝的点火回路）、张正茂（茂哥，焊接EC发明juhua招式的人，jh拉，jh托））。
最最最后感谢我们504宿舍的彪哥、温大哥、大明哥、小韦、峰哥。谢谢大家！
